Внешний диаметр и масса кабеля кввг
|
число жил и сечение (мм²) |
внешний диаметр (мм) |
масса кабеля (кг/км) |
|
| ||
|
4*0,75 |
7,6 |
85,2 |
|
5*0,75 |
8,3 |
99,5 |
|
7*0,75 |
9,5 |
137 |
|
10*0,75 |
11,7 |
195 |
|
14*0,75 |
12,6 |
239 |
|
19*0,75 |
13,9 |
302 |
|
27*0,75 |
16,4 |
414 |
|
37*0,75 |
18,6 |
548 |
|
52*0,75 |
21,7 |
742 |
|
61*0,75 |
22,9 |
848 |
|
4*1,0 |
8 |
99,6 |
|
5*1,0 |
9,3 |
129 |
|
7*1,0 |
10 |
161 |
|
10*1,0 |
12,3 |
231 |
|
14*1,0 |
13,3 |
286 |
|
19*1,0 |
14,7 |
363 |
|
27*1,0 |
17,3 |
501 |
|
37*1,0 |
19,7 |
665 |
|
52*1,0 |
23 |
905 |
|
61*1,0 |
24,8 |
1058 |
|
4*1,5 |
9,2 |
138 |
|
5*1,5 |
10 |
162 |
|
7*1,5 |
10,7 |
205 |
|
10*1,5 |
13,3 |
295 |
|
14*1,5 |
14,4 |
370 |
|
19*1,5 |
15,9 |
473 |
|
27*1,5 |
19,3 |
674 |
|
37*1,5 |
21,5 |
875 |
|
52*1,5 |
25,5 |
1219 |
|
61*1,5 |
27 |
1400 |
|
4*2,5 |
10,2 |
188 |
|
5*2,5 |
11,1 |
225 |
|
7*2,5 |
11,9 |
287 |
|
10*2,5 |
14,9 |
415 |
|
14*2,5 |
16,1 |
530 |
|
19*2,5 |
17,9 |
685 |
|
27*2,5 |
21,7 |
977 |
|
37*2,5 |
24,7 |
1303 |
|
4*4,0 |
11,8 |
271 |
|
7*4,0 |
14 |
423 |
|
10*4,0 |
17,6 |
616 |
|
4*6,0 |
13 |
366 |
|
7*6,0 |
15,5 |
580 |
|
10*6,0 |
20 |
862 |
|
| ||
КввгэКабель контрольный кввгэ, медный, экранированный в пластмассовой изоляции без защитного покрова.
Предназначен для присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах при температуре окружающей среды от -50°С до +40°С. Прокладка кабеля может производиться на открытом воздухе при условии обеспечения их защиты от механических повреждений и воздействия прямых световых лучей. Прокладка кабеля без предварительного нагрева может производиться при t не ниже -15°С. Допустимый радиус изгиба при монтаже не менее 6 диаметров.
|
|
|

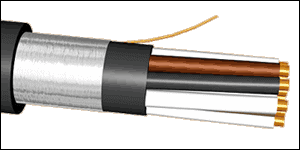

Рис. 8.6.2 |
Изоляция: ПВХ пластикат, с индексом "НГ" - ПВХ пластикат пониженной горючести;
Оболочка: ПВХ пластикат;
Экран: медная лента толщиной 0,06 мм или алюминиевая фольга толщиной 0,15 мм;
Токопроводящая жила: медная мягкая проволока (1 класс гибкости) по ГОСТ 22483-77;
Внешний диаметр и масса кабеля кввгэ
|
число жил и сечение (мм²) |
внешний диаметр (мм) |
масса кабеля (кг/км) |
|
| ||
|
4*0,75 |
|
138 |
|
5*0,75 |
|
156 |
|
7*0,75 |
|
185 |
|
10*0,75 |
|
242 |
|
14*0,75 |
|
296 |
|
19*0,75 |
|
365 |
|
27*0,75 |
|
497 |
|
37*0,75 |
|
628 |
|
52*0,75 |
|
850 |
|
61*0,75 |
|
965 |
|
4*1,0 |
|
153 |
|
5*1,0 |
|
175 |
|
7*1,0 |
|
210 |
|
10*1,0 |
14,5 |
278 |
|
14*1,0 |
15,5 |
343 |
|
19*1,0 |
16,9 |
428 |
|
27*1,0 |
19,9 |
586 |
|
37*1,0 |
21,9 |
746 |
|
52*1,0 |
|
1015 |
|
61*1,0 |
|
1157 |
|
4*1,5 |
9,7 |
181 |
|
5*1,5 |
10,4 |
208 |
|
7*1,5 |
11,2 |
255 |
|
10*1,5 |
15,5 |
342 |
|
14*1,5 |
16,6 |
429 |
|
19*1,5 |
18,5 |
557 |
|
27*1,5 |
21,5 |
744 |
|
37*1,5 |
24,1 |
982 |
|
52*1,5 |
|
1312 |
|
61*1,5 |
|
1503 |
|
4*2,5 |
10,6 |
233 |
|
5*2,5 |
11,5 |
271 |
|
7*2,5 |
12,4 |
340 |
|
10*2,5 |
17,1 |
462 |
|
14*2,5 |
18,7 |
607 |
|
19*2,5 |
20,5 |
774 |
|
27*2,5 |
24,3 |
1071 |
|
37*2,5 |
26,9 |
1394 |
|
4*4,0 |
14 |
317 |
|
7*4,0 |
16,2 |
478 |
|
10*4,0 |
20,1 |
674 |
|
4*6,0 |
15,2 |
411 |
|
7*6,0 |
17,7 |
635 |
|
10*6,0 |
22,2 |
899 |
|
| ||
