6. Основы термической обработки и поверхностного упрочнения сплавов / Отжиг и нормализация стали
Вопрос |
Правильный ответ |
В результате проведения полного отжига стали ... |
Полный отжиг снимает остаточные напряжения, увеличивает пластичность стали и уменьшает химическую неоднородность (ликвацию) в стальных слитках. |
Выдержку после нагрева стали до заданной температуры при полном отжиге и нормализации проводят с целью … |
Выдержку после нагрева стали до заданной температуры при полном отжиге и нормализации проводят для полного завершения фазовой перекристаллизации и диффузионного выравнивания содержания углерода в аустените. |
Выдержку после нагрева стали до заданной температуры при полном отжиге и нормализации проводят с целью … |
Выдержку после нагрева стали до заданной температуры при полном отжиге и нормализации проводят для полного завершения фазовой перекристаллизации и диффузионного выравнивания содержания углерода в аустените. |
Диффузионный отжиг проводят с целью ... |
Диффузионный отжиг проводят с целью уменьшения дендритной или внутрикристаллитной ликвации. |
Для устранения крупнозернистой структуры стали проводят … |

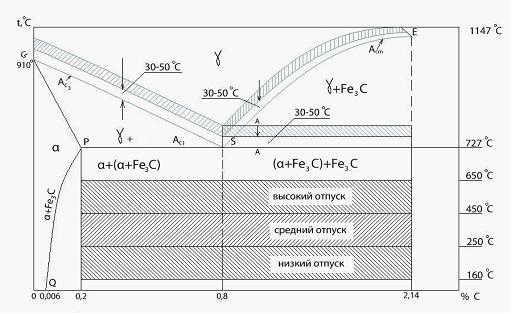

Для устранения крупнозернистой структуры стали используют нормализацию: доэвтектоидные стали нагревают на 30–50о выше АС3, заэвтектоидные – на 30–50о выше АСm (до полной фазовой перекристаллизации), а затем охлаждают на воздухе. |
Неполный отжиг заэвтектоидных сталей проводят обычно с целью … |
Неполный отжиг заэвтектоидных сталей, называемый еще сфероидизацией, проводят обычно с целью получения в структуре зернистого перлита. Сталь с зернистым перлитом имеет более низкие твердость, временное сопротивление, более высокую пластичность, лучше обрабатывается резанием. |
Неполный отжиг стали У10 проводят при температуре ___ оС. |
Неполный отжиг заэвтектоидных сталей проводят при температурах, немного (обычно на 10–30оС) превышающих точку А1, что составляет около 740–760оС. |
Нормализацию с целью устранения сплошной цементитной сетки по границам зерен перлита проводят в ____ сталях. |
Нормализации с целью устранения сплошной цементитной сетки по границам зерен перлита подвергают заэвтектоидные стали. Сталь нагревают до температуры Аcст + (30-50)°С и охлаждают на воздухе. |
Отжиг отличается от нормализации ... |
Отжиг отличается от нормализации скоростью охлаждения изделий. При отжиге изделия охлаждают медленно, обычно вместе с печью, с целью получения равновесной структуры. При нормализации охлаждение проводят на спокойном воздухе со скоростью около 3 °С/с, что обеспечивает более высокую степень переохлаждения аустенита, чем при отжиге, в результате чего продукты распада аустенита оказываются более дисперсными. |
После полного отжига структура стали 35 состоит из … |
При полном отжиге доэвтектоидные стали нагревают до температур на 30-50 °С выше Ас3 и после выдержки медленно охлаждают. Такая термообработка обеспечивает протекание диффузионного распада аустенита с образованием в доэвтектоидных сталях феррито-перлитной структуры. |
Предварительным видом термической обработки стали, предназначенным для подготовки металла к последующей обработке резанием, давлением, сваркой и т.д., является ... |
Предварительным видом термической обработки стали, предназначенным для подготовки металла к последующей обработке резанием, давлением, сваркой и т.д., является отжиг. |
При неполном отжиге сплав нагревается выше линии … |
При неполном
отжиге сплав нагревается выше линии
PSK (Ас1),
но ниже GSE и полной перекристаллизации
не происходит.
|
При нормализации заэвтектоидные стали нагревают до температуры на 30-50 °С выше ... |
При нормализации проводят полную фазовую перекристаллизацию стали, для чего заэвтектоидные стали нагревают до температуры Аcm + (30-50 °С). |
При нормализации стали ее охлаждение с температуры нагрева производят … |
Нормализация – вид термической обработки, при которой сталь нагревают до полной фазовой перекристаллизации (доэвтектоидные стали на 30–50о выше АС3, заэвтектоидные – на 30–50о выше АСm), а затем охлаждают на воздухе. |
При проведении отжига стали охлаждение углеродистых сталей обычно проводят ... |
Отжиг - вид термической обработки металлов и сплавов, заключающийся в нагреве до определённой температуры, выдержке и последующем, обычно медленном, охлаждении, например, вместе с печью. |
Разновидностями отжига, проведение которых не связано с осуществлением фазовой перекристаллизации стали, являются … |
Различают отжиг первого рода и второго рода. Отжиг первого рода происходит вне зависимости от фазовых (полиморфных) превращений. Если они и имеют место, то не оказывают решающего влияния на конечную структуру сталей. Разновидностями отжига I рода являются диффузионный, рекристаллизационный, отжиг и отжиг для снятия остаточных напряжений |
Согласно диаграмме, заэвтектоидные стали после неполного отжига имеют структуру, состоящую из ...
|
Заэвтектоидные стали содержат 0,8-2,14 % углерода. При неполном отжиге их нагревают до температур на 10-30 ° выше Ас1 и после выдержки медленно охлаждают. Такая термообработка обеспечивает получение структуры, состоящей из зернистого перлита и цементита. |
Структура доэвтектоидной стали после полного отжига состоит из … |
феррита и перлита |
Структура низкоуглеродистой стали после нормализации состоит из … |
Структура низкоуглеродистой стали после нормализации феррито-перлитная, такая же, как и после отжига, а у средне- и высокоуглеродистой стали – сорбитная; нормализация может заменить для первой – отжиг, а для второй – закалку с высоким отпуском. Арзамасов, Б. Н. Материаловедение : учеб. / Б. Н. Арзамасов [и др.]. – М. : Изд-во МВТУ им. Н. Э. Баумана, 2003. – 648 с. Материаловедение и технология конструкционных материалов : учеб. / под ред. В. Б. Арзамасова, А. А. Черепахина – М. : Академия, 2009. – 448 с. Материаловедение. Технология конструкционных материалов : учеб. / под ред. В. С. Чередниченко. – М. : ОМЕГА-Л, 2007. – 752 с. |
Структура, получаемая в результате нормализации средне- и высокоуглеродистой стали, называется … |
В результате нормализации средне- и высокоуглеродистой стали образуется сорбит. |
Температура неполного отжига для стали У10А составляет около ...
|
При неполном отжиге стали нагревают обычно до температур на 30-50 ° выше точки Ac1, т.е. до 750-770 °С. Такому отжигу часто подвергают заэвтектоидные стали для получения зернистой формы частиц цементита. Отжиг на зернистый перлит проводят с целью снижения твердости, улучшения обрабатываемости резанием и подготовки структуры к закалке. |

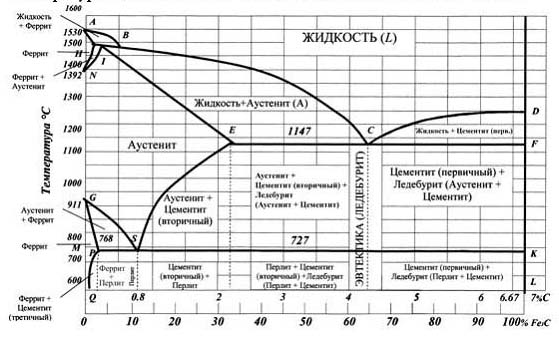

Температуры Ac1,. Ас3. Accm на диаграмме «железо - цементит» соответствуют линиям ...
|
Температуры Aс1, Ас3, Accm на диаграмме «железо - цементит» соответствуют линиям PSK, GS, ES. |
Термическая обработка, заключающаяся в нагреве доэвтектоидной стали до температуры на 30–50оС выше линии Ас3, выдержке и охлаждении с печью, называется … |
Термическая обработка, заключающаяся в нагреве доэвтектоидной стали до температуры на 30–50оС выше линии Ас3, выдержке и охлаждении с печью, называется полным отжигом. При диффузионном отжиге для интенсификации диффузионных процессов сталь нагревают до температур 1000–1100оС. При закалке углеродистые стали обычно охлаждают в воде, при нормализации – на воздухе. |
Термическая обработка, которая проводится с целью перевода стали в состояние, близкое к равновесному, с минимальной плотностью дислокаций, по возможности низкой твердостью и высокой пластичностью, называется … |
Термическая обработка, которая проводится с целью перевода стали в состояние, близкое к равновесному, с минимальной плотностью дислокаций, по возможности низкой твердостью и высокой пластичностью, называется отжигом. Получение структуры, близкой к равновесной, с минимальным количеством дефектов обеспечивается медленным охлаждением сплава с температуры нагрева. |
Термическая обработка, при проведении которой нагревание стали проводится до полной фазовой перекристаллизации, - это … |
Нормализация – термообработка, при которой сталь охлаждается не в печи, как при отжиге, а на воздухе в цехе. Нагревание ведется до полной перекристаллизации, в результате сталь приобретает мелкозернистую, однородную структуру. Твердость, прочность стали после нормализации выше, чем после отжига. Арзамасов, Б. Н. Материаловедение : учеб. / Б. Н. Арзамасов [и др.]. – М. : Изд-во МВТУ им. Н. Э. Баумана, 2003. – 648 с. Материаловедение и технология конструкционных материалов : учеб. / под ред. В. Б. Арзамасова, А. А. Черепахина – М. : Академия, 2009. – 448 с. Материаловедение. Технология конструкционных материалов : учеб. / под ред. В. С. Чередниченко. – М. : ОМЕГА-Л, 2007. – 752 с. |
