3. Виды переплетений тканей

Вид переплетения - определяет взаимное расположение и связь (расположение полей связи) между собой нитей основы и утка в ткани. Графическое изображение переплетения называют рисунком переплетения, который выполняется на клетчатой бумаге.

Вертикальный ряд клеток соответствует направлению нитей основы, горизонтальный - утка. Если в месте перекрещивания основная нить расположена над уточной (перекрывает), перекрытие называют основным и эту клетку закрашивают.

Раппорт - законченный рисунок переплетения ткани, характеризующийся минимальным числом нитей необходимых для его создания.

Раппорт определяется числом нитей, образующих его. Различают раппорт по основе R_о и раппорт по утку R_у.

Ткани простых (главных) переплетений.

- каждая нить одной системы переплетается с нитями другой системы в пределах раппорта только один раз

- раппорт по основе равен раппорту по утку

К тканям простых переплетений относятся ткани полотняного, саржевого и атласного (сатинового) переплетений.

Ткани полотняного переплетения имеют самый маленький раппорт: R_о = 2 и R_у = 2. Общее число перекрытий R_о  R_у= 2  2= 4.

Каждая нить основы переплетается с каждой нитью утка через одну т.е. нити образуют только поля связи; этим обеспечивается наибольшая однородность структуры ткани и при прочих равных условиях, наибольшая прочность и жесткость.

Ткани саржевого переплетения имеют на поверхности характерные косые диагональные линии (полоски).

Саржевое переплетение (саржу) обозначают дробью, в которой числитель показывает число перекрытий основы, а знаменатель - число перекрытий утка, расположенных при каждом уточном прокидывании в пределах раппорта с лицевой стороны ткани.

Переплетения саржа 2/1, 3/1, 4/1 называют основными, так как лицевой стороне ткани преобладает основа.

Переплетения саржа 1/2, 1/3, 1/4 называют уточными и используют при выработке тканей, на лицевой стороне которых необходимо выявить уток. Раппорт у тканей саржевого переплетения R 2.

Ткани саржевого переплетения имеют частые связи, поэтому они обладают повышенной прочностью и жёсткостью.

Ткани атласного (сатинового) переплетения благодаря редким изгибам нитей основы и утка имеют гладкую блестящую поверхность. Лицевая сторона тканей атласного переплетения состоит из нитей основы.

В сатиновом переплетении (уточном атласе), наоборот, лицевая сторона образуется из нитей утка, каждая из которых только один раз в раппорте проходит под нитью основы, выходя наизнанку.

Атласные и сатиновые переплетения имеют раппорт R  5. В промышленности наибольшее распространение получили атлас и сатин с раппортами 5, 8 и 10 нитей.

Нити в тканях атласного (сатинового) переплетения вследствие более редкого расположения полей связи, чем в тканях полотняного переплетения, слабее закреплены в структуре ткани и осыпаются по краю среза, что затрудняет их технологическую обработку.

Для идентификации ткацких переплетений М.Н. Никитин предложил описывать переплетения уравнением диагонали полученной последовательным соединением перекрытий принадлежащих смежным нитям основы

y_R = ax +b, где a - угловой коэффициент, b - величин смещения второй диагонали относительно первой

Ткани мелкоузорчатых переплетений. Получают из переплетений главного класса путём их модификации, либо комбинации.

К тканям производных переплетений, образованных от полотняного, относятся репс и рогожка.

Ткани репсового переплетения образуются путем усиления (удлинения) основных и уточных перекрытий полотняного переплетения. При этом несколько нитей основы или утка переплетаются как одна нить, в результате чего раппорт рисунка увеличивается по усиленной системе. Ткани репсового переплетения могут быть основными или уточными, при этом на поверхности ткани образуется рубчик в поперечном или соответственно продольном направлении.

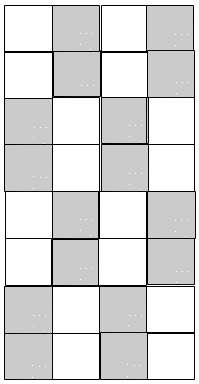

Репс (основный)

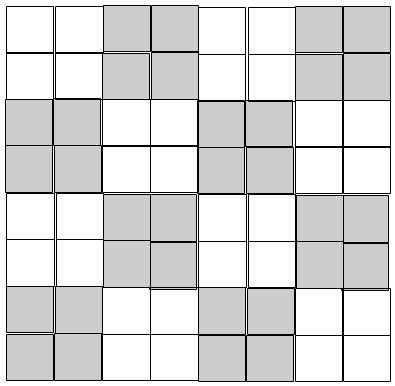

Рогожка

Ткани переплетения рогожка представляют собой двойное или тройное полотняное переплетение, образованное усилением (удлинением) перекрытий одновременно по основе и утку. Для получения узора в виде шашек правильной формы необходимо, чтобы ткань по основе и по утку имела одинаковую плотность и толщину нитей. Благодаря длинным перекрытиям ткань может быть выработана с большой плотностью и будет мягкой.

Ткани переплетения усиленная саржа получаются при увеличении длины одиночных перекрытий саржи простого класса. По сравнению с простой усиленная саржа имеет более отчетливые и широкие диагональные полосы. С увеличением числа нитей в раппорте ширина полос увеличивается. Ткани, выработанные переплетением усиленная саржа, обозначаются дробью; они могут быть уточными 2/3, 2/4, основными 3/2, 4/2 и двусторонними 2/2, 3/3. Наиболее широкое распространение имеют ткани с переплетением двусторонняя саржа. Переплетением усиленная саржа вырабатываются многие хлопчатобумажные ткани, а также шерстяные ткани.

К тканям, выработанным переплетением, производным от атласного, относится усиленный сатин (уточный атлас). Для усиления связи между нитями основы и утка к каждому основному перекрытию добавляется еще одно или несколько дополнительных перекрытий. При такой структуре нити утка лучше закреплены, что особенно необходимо для тканей подвергаемых начесу, например хлопчатобумажных сукон. Переплетением усиленный сатин вырабатывается молескин.

Ткани сложных переплетений. Такие ткани получают, применяя несколько систем нитей основы и утка, из которых в процессе формирования ткани образуется несколько слоев, располагающихся один над другим. К тканям сложных переплетений относятся тройные, двойные, ворсовые, перевивочные (ажурные). Наличие нескольких систем нитей основы или утка позволяет вырабатывать ткани, имеющие на лицевой и изнаночной сторонах различные рисунки и перекрытия из пряжи разного качества и цвета.

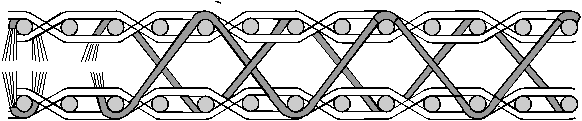

Пример: ворсовые (с разрезным ворсом)

Трехслойные и двухслойные ткани очень толстые, тяжелые, для верхнего полотна в них используют высококачественную пряжу, а для нижнего, изнаночного, - менее качественную, дешевую. Так повышают теплозащитные свойства ткани без значительного ее удорожания. Лицевая и изнаночная стороны ткани могут иметь различный рисунок переплетения и цвет.

КРУПНОУЗОРЧАТЫЕ - раппорт более 24 нитей. Для этого требуется специальные жаккардовые машины, которые с помощью перфокарт по специальной программе осуществляют подъём каждой нити индивидуально в соответствии с разработанным рисунком. Программа закодирована на перфокарте.
