3.2 Определение расчетных расходов сети внутренней бытовой канализации.

Т.к. общий секундный расход воды в здании qtot < 8,0 л/с, то расчетный рас- ход бытовых стоков в жилом здании определяется по формуле:

qs= qtot + q_0s,

где qtot =5 q0tot *α – общий максимальный секундный расход воды для группы канализируемых приборов или здания.

Количество приборов на стояк: Nстtot = 4*5 = 20

Ptot = 0.0188

Ptot *Nстtot = 0.0188*20 = 0,376

Используя метод интерполяции, находим α = 0,592

qtot = 5*0,592*0,3 = 0,888л/с

qs = 0,888 + 1,6 =2,488л/с

Для секции:

Ptot *Nстtot = 0,0188*80 = 1,504

Используя метод интерполяции, находим α = 1,217

qtot = 5*1,217*0,3 = 1,8255л/с

qs = 1,8255 + 1,6 =3,4255л/с

Для дома:

Ptot *Nстtot = 0,0188*160 = 3,008

Используя метод интерполяции, находим α = 1,843

qtot = 5*1,843*0,3 = 2,7645л/с

qs = 2,7645 + 1,6 =4,3645л/с

3.3 Расчет сети бытовой канализации.

В соответствии с требованиями СНиП скорость движения жидкости должна быть не менее 0,7 м/с, а наполнение трубопроводов от 0,3 до 0,7 в пре-делах здания.

Диаметры и уклоны отводных линий и магистральных трубопроводов в жилых зданиях принимаются без расчёта. Участки трубопроводов диаметром 50 мм прокладываются с уклоном 0,03, а диаметром 100 мм – с уклоном 0,02.

Номер стояка	Максимальный расход воды, л/с			Наибольший диаметр поэтажного отвода, мм	Угол присоединения поэтажного отвода к стояку, град	Диаметр стояка, мм	Пропускная способность стояка
	На участке qtotст	От прибора qS0	Расчетный по стояку qSст
Ст К1-1	0,888	1,6	2,488	100	90	100	3,2

Расчет на один выпуск.

N = 80-количество приборов на секцию,

P^totN = 0,0188*80=1,504

_{α = 0,2 + 0,777(P*N – 0.015)} ^0.686 _{= 0,2 + 0,777(1,504 – 0,015)} ^0.686 _{= 1,22},

q₀^tot = 0.3,

q^tot = 5*0.3*1,22 = 1,83 [л/с]

q_o^s = 1,6 [л/с] – расход бытовых стоков от прибора с максимальным водоотведением (унитаз),

q_вып^s = 1,83 + 1,6 = 3,43 [л/с]

По таблице расходов сточных вод и скоростей их движения для чугунных канализационных труб диаметром 100 мм получим:

V=0.87 м/с;

H/d=0.5;

Для выбранных диаметров стояков и уклонов условие выполняется.

Выпуск прокладывается с уклоном i=0,02

Расчет на все здание.

N = 160-количество приборов на здание,

P^totN = 0,0188*160=3.008,

_{α = 0,2 + 0,777(P*N – 0.015)} ^0.686 _{= 0,2 + 0,777(3,008 – 0,015)} ^0.686 _{= 1,85}

q₀^tot = 0.3

q₀^tot = 5*0,3*1,85 = 2,775 [л/с],

q_o^s = 1,6 [л/с] – расход бытовых стоков от прибора,

q_вып^s = 2,775 + 1,6 = 4,375[л/с]

По таблице расходов сточных вод и скоростей их движения для чугунных канализационных труб диаметром 150 мм получим:

V=1,08 м/с;

H/d=0.3;

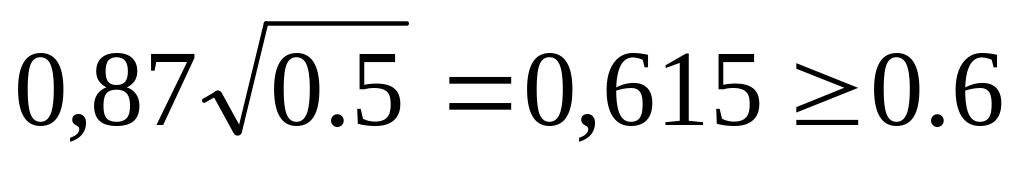

, 1,08√0,3 = 0,6 > K = 0,6

Выпуск прокладывается с уклоном i=0,03%

№ выпуска	Количество приборов	PN	α	Расход воды			Диаметр d, мм	Скорость V, м/с	Наполнение
				qtot, л/с	qs, л/с	qвып, л/с			H/d
К1-1	80	1,504	1,22	1,83	1,600	3,43	100	0,87	0,5
