1.3 Определение температурного режима

Температуры кипения растворов определяем по формуле:

Корпус 1: ; (12)

Корпус 2: ; (13)

где tr - температура греющего пара; - температурная депрессия;

-температурная потеря от гидростатического эффекта; -гидравлическая потеря.

Гидравлические потери вызваны изменением давления вторичного пара вследствие гидравлических сопротивлений между корпусами выпарной установки. Принимаем величину гидравлической депрессии равной 1°С. Далее определяем температуру вторичного пара по корпусам по формуле:

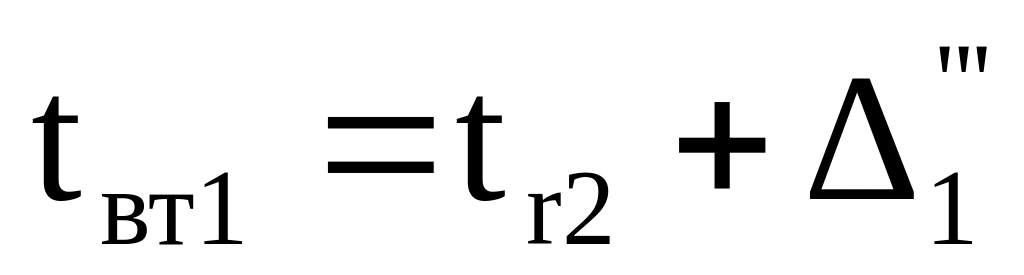

Корпус 1: = °С; (14)

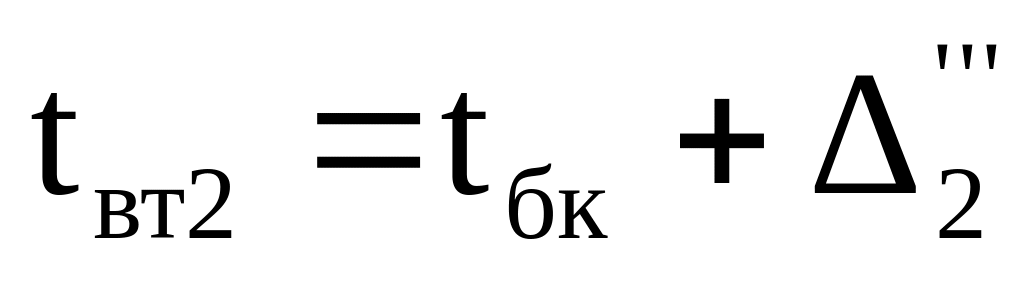

Корпус 2: =61.5+1=62.5°С. (15)

По найденным температурам определяем давление и удельные теплоты парообразования вторичных паров по корпусам [1,приложения Б4,Б5].

Гидростатическая депрессия при расчете не учитывается, так как выбрали выпарной аппарат с вынесенной зоной кипения [2, с 169].

Температурную депрессию определяем по методу Тищенко И.А.:

Таблица 2.1-Температуры, давления, удельная теплота парообразования вторичного пара по корпусам

№ корпуса	Температура вторичного пара tвт,°C	Давление вторичного пара Рвт, ат	Удельная теплота паро- образования r, кДж/кг
1	2	3	4
1	107,9	1,369	2239
2	62,5	0,229	2351,05

, (19)

где - температурная депрессия при атмосферном давлении; f -поправочный коэффициент, рассчитываемый по формуле:

, (20)

где Т_вт - температура вторичного пара, К; r_вт - теплота испарения растворителя или теплота парообразования вторичного пара, Дж/кг.

Определяем поправочный коэффициент:

f₁= ;

f₂= =0,78.

Температурная депрессия при атмосферном давлении в первом корпусе

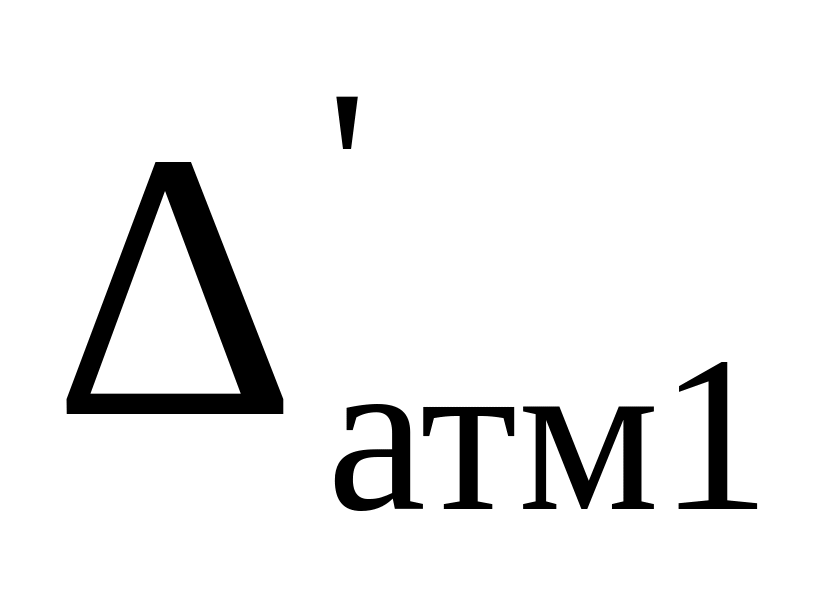

=0.5 град, ⁼3.3 град. [1,Приложение Б8].

Определяем температурную депрессию:

= °С

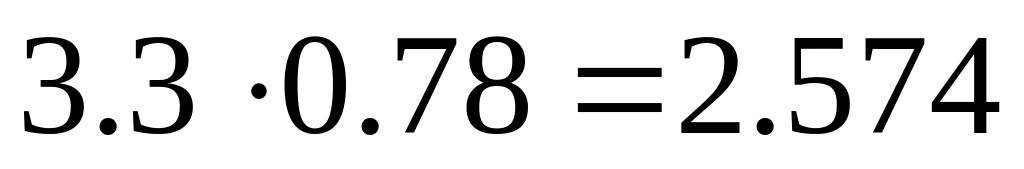

= °С

и определяем температуру кипения раствора по корпусам:

= 106.9+0.525 +1=108.4 °С;

=61.5+2.574+1=65 °С.

1.4 Определение полезных разностей температур по корпусам

Определив температуры кипения по корпусам, рассчитываем полезные разности температур по корпусам:

(21)

= 126.55-108.4=18.15 °С ;

=106.9-65=41.9 °С.

Определяем сумму полезной разности температур по корпусам:

(22)

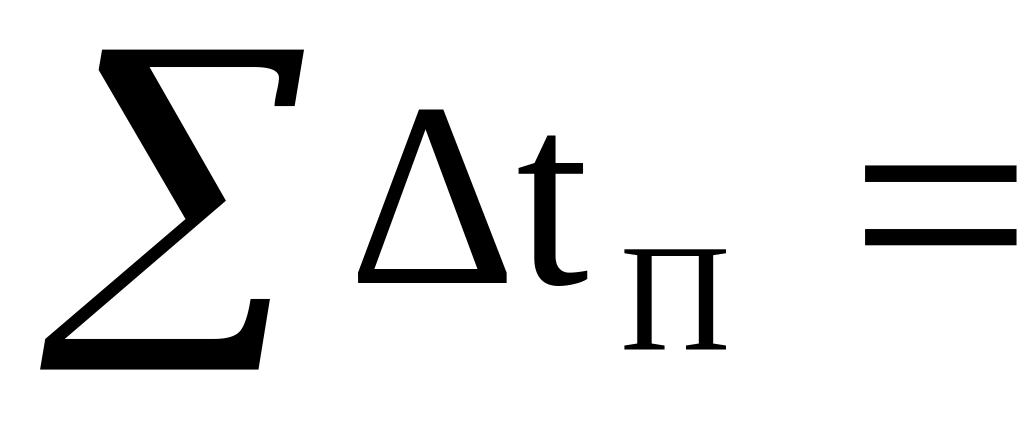

18.15+41.9=60.05 °С

Проверим сумму полезной разности температур по корпусам:

(23)

°С.

Таблица 2.2- Свойства греющего и вторичного паров по корпусам

№ корпуса	Греющий пар			темпе­ратура кипения, °С	Вторичный пар
	темпе­ратура, °С	давле­ние, ат	Теплота конден -сации, кДж/кг		темпе­ратура, °С	давле­ние, ат	теплота паро­образо­вания, кДж/кг
1	2	3	4	5	6	7.	8
1	126,55	2,50	2190	109,37	107,90	1,369	2239
2	106,9	1,36	2242	66,87	62,50	0,229	2351,05
