2.5 Вибір марок проводів і спосіб їх

прокладання

Вид електропроводки, марку і спосіб прокладання або кабелів вибираємо в залежності від призначення, умов оточуючого середовища, вимог техніки безпеки, протипожежних правил , розміщенням електрообладнання і механізмів , а також із зменшенням працезатрат на монтаж і експлуатацію та ін.

В якості електропроводки в даному приміщенні використовуємо проводи і кабелі з алюмінієвими жилами. Внутрішні проводки виконуємо проводами АПВ, АППВ, АПРН та ін. Обмотка виконана на тросу за допомоги проводу АПРН в бухгалтерії. Освітлювальний груповий щит живиться від розподільчого щита кабелем марки АПВ, прокладеним в трубі.

Ввід в приміщення виконуємо проводом АВВГ по основі.

2.6 Розрахунок поперечного перерізу проводу на мінімум провідникового матеріалу (по величині допустимої втрати напруги) і перевірка вибраного перерізу на нагрів і механічну міцність

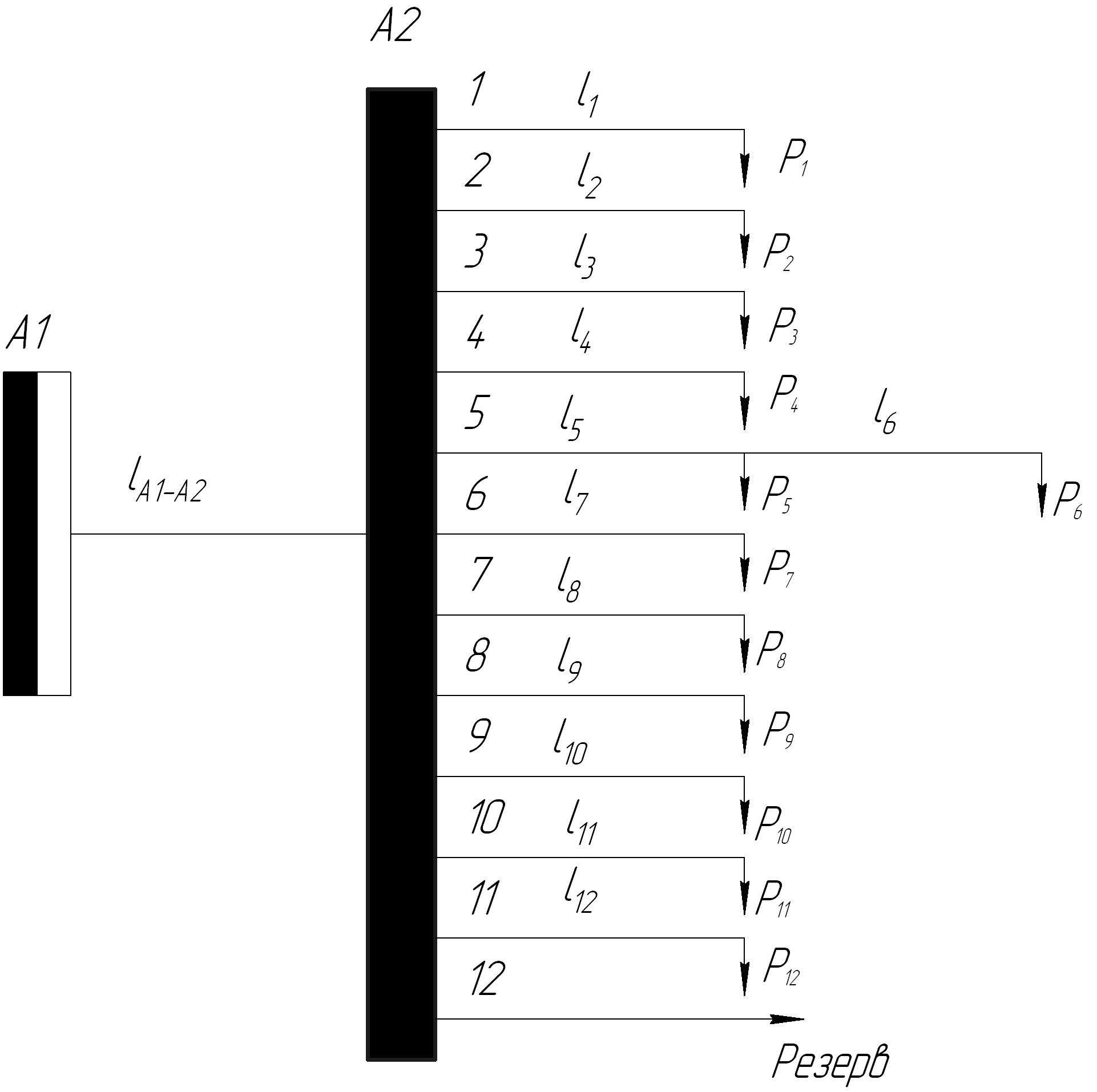

Рисунок 2.1 – Розрахункова схема освітлювальної мережі

ℓ_А1-А2 = 22,2 м Р_{вст А1-А2} = 13560 Вт

ℓ₁ = 5,4м Р₁ = 600 Вт

ℓ₂ = 11,2 м Р₂ = 800 Вт

ℓ₃ = 19,5 м Р₃ = 600 Вт

ℓ₄ = 20,3 м Р₄ = 1000Вт

ℓ₅ = 30 м Р₅ = 300 Вт

ℓ₆ = 7,9 м Р₆ = 600 Вт

ℓ₇ = 35 м Р₇ = 1200 Вт

ℓ₈ = 18,5 м Р₈ = 3300 Вт

ℓ₉ = 26,8 м Р₉ = 2200 Вт

ℓ₁₀ = 8,4 м Р₁₀ = 1800 Вт

ℓ₁₁ =13 м Р₁₁ = 1600 Вт

ℓ₁₂ = 35 м Р₁₂ =560 Вт

Визначаємо площу перерізу проводу на живильній дільниці

(2.1)

де – момент навантаження на живлючій дільниці, кВт ∙м;

– моменти навантаження відгалужень від розрахункової дільниці з іншим числом проводів, кВт ∙м;

– коефіцієнт преведення моментів навантаження, = 1,85 [2]

– коефіцієнт визначається в залежності від матеріалу провода, кількістю проводів мережі та від системи напруги, С₄ = 44; [2]

– допустимі втрати напруги в мережі, = 2,5%.[2]

Розрахунок момента навантаження на всіх дільницях

М_А1-А2 = Р_{вст А1-А2} ∙ ℓ_А1-А2 , (2.2)

де Р_{вст А1-А2} – сумарна встановлена потужність, Вт;

ℓ_А1-А2 – довжина живлючої мережі, м

М_А1-А2 = 13,56 ∙ 22,2 = 301 кВт∙м

Момент навантаження відгалужень від розрахункової дільниці з іншим числом проводів

= ΣР_і ∙ ℓ_і (2.3)

де Р_і – навантаження, кВт;

ℓ_і – довжина мережі по якій тече струм цього навантаження, м

= Р₁ ∙ ℓ₁

= 5,4 ∙ 0,6=3,24 кВт ∙ м

m₂=P₂ ∙ ℓ₂

m₂=11,2∙ 0,8 = 8,96кВт ∙ м

Приймаємо стандартну площу перерізу проводу = 10 мм²

Визначаємо втрату напруги на живлючій дільниці А₁ – А₂

(2.4)

Розраховуємо групову мережу:

Визначаємо площу перерізу проводу на 1 дільниці

(2.5)

Приймаємо стандартну площу перерізу проводу = 2,5 мм²

Визначаємо втрату напруги на живлючій дільниці 1

(2.6)

Площу перерізу проводу на ініших ділянках визначаємо аналогічно. Результати зводимо в таблицю 2

Таблиця 2.2 - Резултати вибору площі перерізу проводів

Момент навантаження відгалужень, кВт∙м		Розрахункова площа перерізу проводу, мм2		Стандартна площа перерізу проводу, мм2	Втрата напруги, ℅	Марка проводу
MA1-A2	3,24	SA1-A2	7,58	10	0,68	АПВ
m1	8,96	S1	0,24057	2,5	0,175135	АППВ
m2	1,7	S2	0,665281	2,5	0,484324	АППВ
m3	20,3	S3	0,126225	2,5	0,091892	АППВ
m4	31,7	S4	1,507277	2,5	1,097297	АППВ
m5	42	S5	2,353727	2,5	1,713514	АППВ
m6	61	S6	3,118503	2,5	2,27027	АППВ
m7	58,9	S7	4,529255	6	1,373874	АППВ
m8	6,72	S8	4,373329	6	1,326577	АППВ
m9	20,8	S9	0,49896	2,5	0,363243	АППВ
m10	19,6	S10	1,544402	2,5	1,124324	АППВ
m11	3,24	S11	1,455301	2,5	1,059459	АППВ
m12
