8 Расчет свайных фундаментов и их оснований по деформациям
8.1 Расчет фундамента из защемленных в грунте свай и его основания по деформациям следует, как правило, производить как для условного фундамента на естественном основании в соответствии с требованиями СНБ 5.01.01. Границы условного фундамента, в соответствии с рисунком 8.1, определяются следующим образом:
а) снизу — плоскостью АБ, проходящей через нижние концы свай;
б)
с боков — вертикальными плоскостями
АВ и БГ, отстоящими от наружных граней
крайних рядов вертикальных свай на
расстоянии
,
но не более двух диаметров или меньших
сторон поперечного сечения сваи в
случаях, когда под нижними концами свай
залегают пылевато-глинистые грунты с
показателем текучести IL
> 0,6, а при
наличии наклонных свай — проходящими
через нижние концы этих свай;
в) сверху — поверхностью планировки грунта ВГ.
Здесь ( II,mt), град, осредненное расчетное значение угла внутреннего трения грунта, определяемое по формуле
,
(8.1)
где II,i
h |
— расчетные значения углов внутреннего трения, град, для отдельных пройденных сваями слоев грунта толщиной (hi); — глубина погружения свай в грунт, м. |

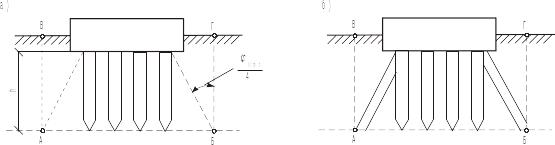

Рисунок 8.1 Определение границ условного фундамента при расчете осадок свайных фундаментов:
а при вертикальном расположении свай;
б при наклонном расположении свай
В собственный вес условного фундамента при определении его осадки включаются вес свай и ростверка, а также вес грунта в объеме условного фундамента.
Полученные по расчету значения деформаций (осадок) свайного фундамента и его основания не должны превышать предельных значений в соответствии с условием (5.4).
8.2
Если при строительстве предусматриваются
планировка территории подсыпкой
(намывом) высотой более 2 м и другая
постоянная (долговременная) загрузка
территории, эквивалентная подсыпке, а
в пределах глубины погружения свай
залегают слои торфа или ила толщиной
более 30 см,
то значение осадки свайного фундамента
из защемленных в грунте свай следует
определять с учетом уменьшения габаритов
условного фундамента, который в этом
случае как при вертикальных, так и при
наклонных сваях принимается ограниченным
с боков вертикальными плоскостями,
отстоящими от наружных граней крайних
рядов вертикальных свай на расстоянии
.
Здесь (hmt),
м, расстояние от нижнего конца сваи до
подошвы слоя торфа или ила толщиной
более 30 см.
32
8.3 Свайные фундаменты из свай, работающих как сваи-стойки, защемленные в грунте одиночные сваи, воспринимающие вне кустов выдергивающие нагрузки, а также свайные кусты, работающие на действие выдергивающих нагрузок, рассчитывать по деформациям не требуется.
8.4 Расчет свай по деформациям на совместное действие вертикальной и горизонтальной сил и момента следует выполнять по указаниям приложения А, а расчет осадок малонагруженных ленточных свайных фундаментов и одиночных свай допускается выполнять по указаниям, соответственно, приложений Д и Ж.
