Домашнее задание
1. Изучить раздел «Резонанс в параллельном контуре».
2. Рассчитать
параметры контура
3.
Рассчитать и построить амплитудно-частотную
и фазочастотную
характеристики контура для заданного
варианта при трех значениях добавочного
сопротивления
(табл. 4.2).
Входное
сопротивление генератора синусоидального
напряжения мало, и им можно пренебречь.
Добавочное сопротивление
играет
роль внутреннего сопротивления
эквивалентного источника тока, т.е
Последовательность выполнения работы

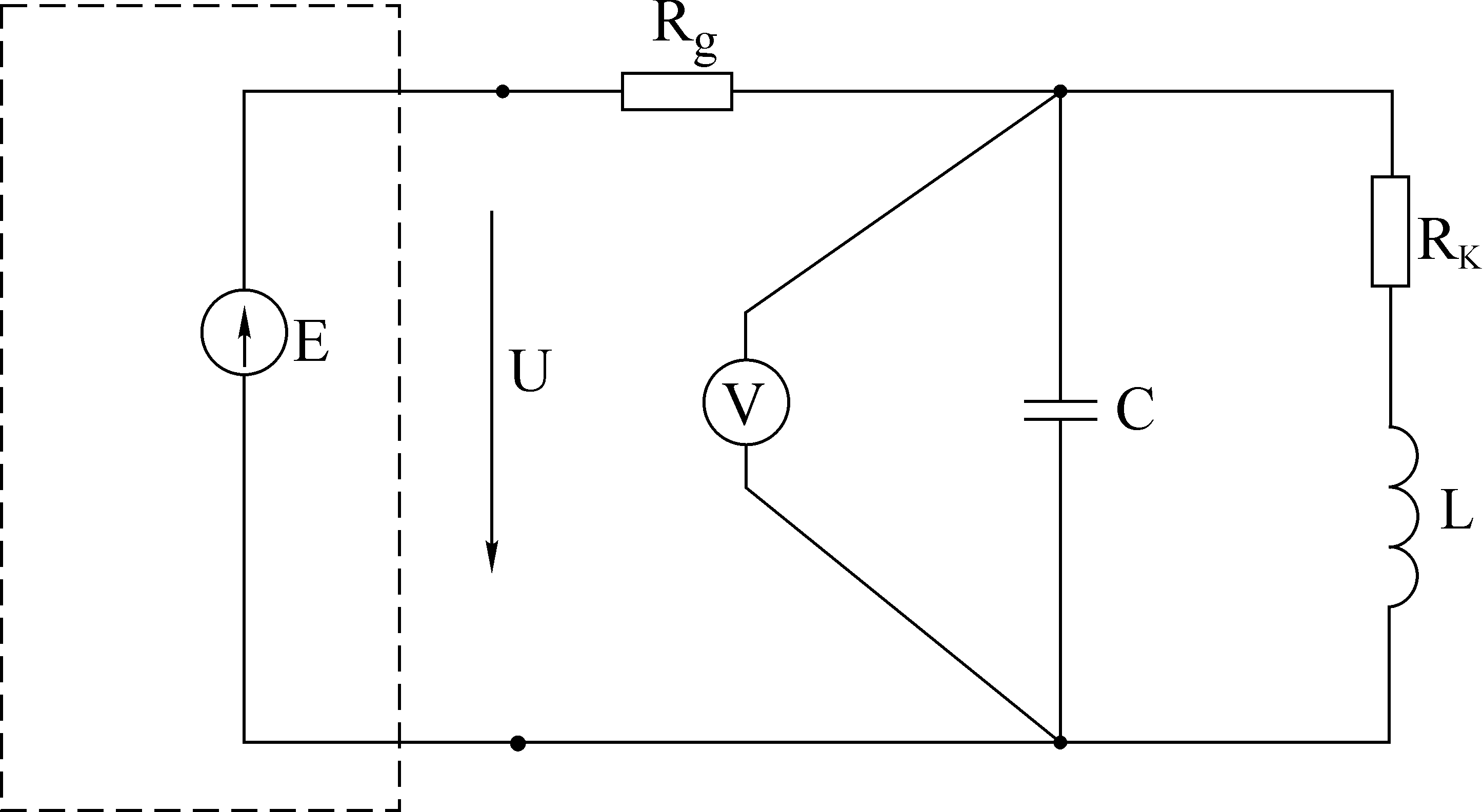

1. Собрать схему, представленную на рис.4.13.
2. Снять амплитудно – частотную характеристику контура при трех значениях . Для этого, изменяя частоту генератора, по максимуму показаний вольтметра определить резонансную частоту контура. Затем, изменяя частоту генератора в обе стороны (больше и меньше) от резонансной, снять показания вольтметра. Причем вблизи частоту изменять с небольшим интервалом, затем интервал частот увеличивать. Напряжение генератора U поддерживать постоянным, равным заданному. В процессе эксперимента напряжения и измеряются электронным вольтметром со свободными концами.
Рис.4.13
3. Собрать схему (рис.4.14) и снять фазочастотную характеристику параллельного колебательного контура.
Рис.4.14
4. Построить характеристики и сравнить их с расчетными.
5.
Вычислить: а) характеристическое
сопротивление контура; б) сопротивление
контура
при резонансе; в) добротность контура
по резонансной характеристике при двух
значениях
.
Основные вопросы к части б лабораторной работы № 4
1. Почему резонанс в параллельном колебательном контуре называют резонансом токов? Каково условие резонансов токов?
2. Как определяется волновое сопротивление, резонансная частота и добротность простого параллельного контура (см. рис.4.10)?
3.
Построить векторные диаграммы
параллельного контура при частотах
4. Что такое безразличный резонанс, условия его получения?
5. При каких условиях параллельный контур считают контуром с малыми потерями?
6. Как определяется входное сопротивление параллельного контура с малыми потерями?
7. Как зависит добротность параллельного контура от величины внутреннего сопротивления источника?
8. Как зависит полоса пропускания простого параллельного контура от добротности?
