Результаты ситового анализа

	Фракции грунта, мм
	<10	10-5	5-2	2-1	1-0,5	0,5-0,25	<0,25
Вес тары, г
Вес тары с грунтом, г
Вес фракции, г
Содержание фракции, %

	Результаты ареометрического анализа							Результаты графического определения
Время замера (дата, часы, минуты, секунды)	Время отстаи- вания от на- чала опыта	Упрощен- ный отсчет по арео- метру	Темпе- ратура суспен- зии, °С	R0+C	R1+m	Диаметр частиц, мм	Содержание частиц, %	Фракции, мм	Содер- жание фрак- ции, %
Т1	Т	R0	t	R1	R	d
	30 сек.							>10
	1 мин.							10-5
	2 мин.							5-2
	5 мин.							2-1
	15 мин.							1-0,5
	30 мин.							0,5-0,25
	1 час							0,25-0,05
	2 часа							0,05-0,01
								0,01-0,005
	5 часов							0,005-0,001
	24 часа							<0,001

Лабораторная работа №3

СПОСОБЫ ГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ ГРАНУЛОМЕТРИЧЕСКОГО СОСТАВА ГРУНТОВ

Цель работы: ознакомиться со способами графического изображения гранулометрического состава грунтов.

Оборудование и материалы: данные лабораторных работ №1, 2.

Пояснения к работе

Для графического изображения гранулометрического состава существует ряд способов, из которых наиболее употребительны способы циклограммы, кривой гранулометрического состава и ди­аграммы-треугольника.

Циклограмма гранулометрического состава

Площадь круга, очерченного произвольным диаметром, разбивается на секторы с длинами дуг, пропорциональными содержа­нию каждой фракции. Площади секторов закрашиваются или заштриховываются в соответствии с принятыми условными обозначениями фракций. Возле каждого отрезка дуги снаружи указывается процентное содержание соответствующей фракции.

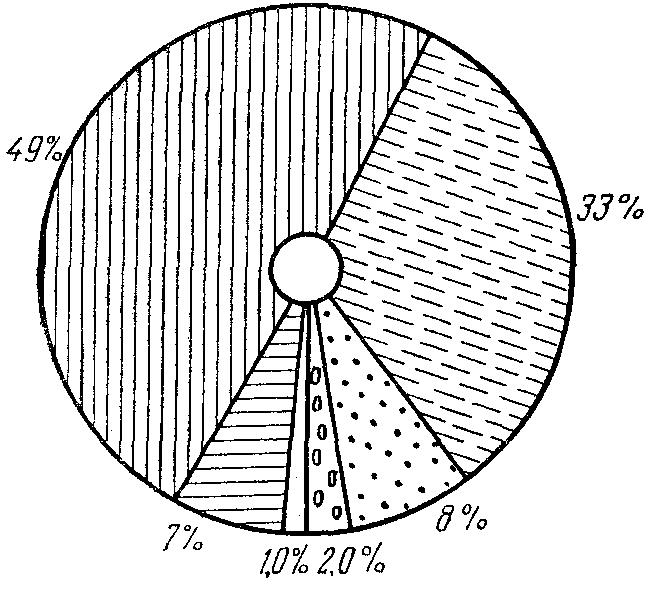

Рис. 7. Циклограмма гранулометрического состава.
