Пояснения к работе

Пластичностью называют способность глинистого грунта под действием внешнего давления изменять свою внешнюю форму без разрыва сплошности (без образования трещин) и сохранять приданную ему форму после прекращения давления. Пластичные свойства обусловливаются наличием пленочной воды на частицах глинистых грунтов.

Показателями пластичности породы являются пределы или границы текучести W_L, пластичности (раскатывания) W_P и число пластичности I_P. Влажность, при которой глинистый грунт переходит из твердого состояния в пластичное, или наоборот, называют границей раскатывания (W_P), а влажность грунта при переходе из пластичного состояния в текучее, или наоборот, границей текучести (W_L). Диапазон влажности между этими границами отвечает пластичному состоянию грунта. Разность между W_L и W_P называется числом пластичности (I_P) и находится по формуле:

(10)

Показатели пластичности успешно служат для определения литологического типа грунта (табл. 10).

Таблица 10. Классификация глинистых грунтов по числу пластичности.

Пластичность грунтов	Число пластичности	Литологический тип грунтов
Высокопластичные		Глины
Пластичные		Суглинки
Слабопластичные		Супеси

Границу текучести следует определять как влажность приготовленной из исследуемого грунта пасты, при которой балансирный конус погружается под действием собственного веса за 5 с на глубину 10 мм.

Границу раскатывания (пластичности) следует определять как влажность приготовленной из исследуемого грунта пасты, при которой паста, раскатываемая в жгут диаметром 3 мм, начинает распадаться на кусочки длиной 3-10 мм.

Описание балансирного конуса

Балансирный конус (рис. 10), с помощью которого определяют границу текучести, имеет следующие основные части:

а) конус 4 высотой 25 мм, с углом при вершине 30° и круговой меткой 2 (риской). Круговая метка 2 должна находиться на расстоянии 10 мм от вершины конуса. Конус изготовляют из нержавеющей стали, поверхность конуса полируют. Для удобства пользования конус имеет ручку 3, закрепленную на его основании;

б) балансирное устройство 6, состоящее из двух металлических шаров, укрепленных на концах стального прута. Балансирное устройство согнуто в полуокружность радиусом 85 мм и закреплено в основании конуса.

Стандартный метод балансирного конуса применяется для определения верхнего предела пластичности несцементированных грунтов, за исключением тех, которые содержат значительное количество растительных остатков (торф, перегной, листья и корни растений).

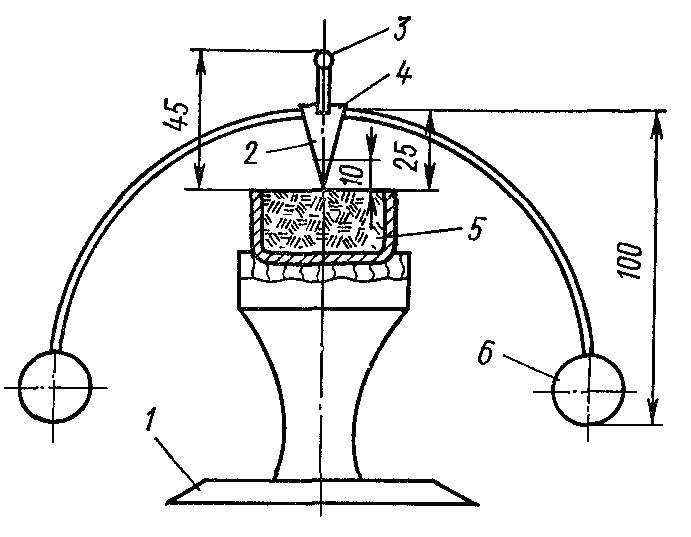

Рис. 10. Балансирный конус для определения предела текучести грунта:

1 – подставка; 2 – круговая метка; 3 – ручка; 4 – конус 30°;

5 – грунтовая масса; 6 – балансирный шар.

Общий вес балансирного конуса должен составлять 76 г, допускаемое отклонение ±0,2 г.
