2.6 Витрати води на пожежегасіння
Кількість одночасно можливих пожеж у даному населеному пункті визначається для різних зон забудови згідно [1, табл.5]. Розрахункова кількість пожеж та витрата на їх гасіння визначаються в залежності від кількості жителів у кожній зоні забудови. Визначаємо сумарні витрати води у кожному з можливих пунктів пожежегасіння,[1,табл.7].
Таблиця 2.6 Витрати води на пожежегасіння
Місце пожежегасіння |
Кількість одночасних пожеж |
qпож , л/с |
Сумарна пожежна витрата,л/с |
Примітки |
|
Зовн. |
Внутр. |
||||
Багатоповерхова зона |
2 |
35 |
0 |
35 |
N = 55500 жит. nn =5 |
Малоповерхова зона |
2 |
10 |
- |
10 |
N = 10000 жит. nn =1 |
Підприємство А |
1 |
15 |
5 |
20 |
W =15000 м3 Г ІІІ |
Підприємство Б |
1 |
30 |
10 |
40 |
W =35000 м3 В ІІІ |
Театр |
1 |
25 |
5 |
30 |
W =28000 м3 nn = 4 |
Висновок: приймаємо 2 пожежі з найбільшими витратами у багатоповерховій житловій зоні.
2.7 Графіки водоспоживання та роботи насосів
Графіки будуються на основі розрахунків по табл.2.7. Інтегральний графік водоспоживання наведено на рис.2.1, а ступінчастий – на рис.2.2.
При сумарній подачі води насосами першого та другого ступенів повинна виконуватись рівність.
Р1· Т1 + Р2· Т2 = 100
де Р1 і Р2 – подача насосів відповідно першого та другого ступенів, %;
Т1 і Т2 – тривалість роботи насосів першого та другого ступенів.
Таблиця 2.7 Погодинні витрати води, що подаються насосною станцією
Години доби |
Водоспоживання |
Подача насосною станцією |
Надлишки і недостачі |
||
ступінчастий графік |
інтегральний графік |
ступінчастий графік |
інтегральний графік |
||
0_1 |
2,31 |
2,31 |
2,6 |
2,6 |
0,29 |
1_2 |
2,43 |
4,74 |
2,6 |
5,2 |
0,46 |
2_3 |
2,05 |
6,80 |
2,6 |
7,8 |
1,00 |
3_4 |
2,10 |
8,90 |
2,6 |
10,4 |
1,50 |
4_5 |
3,02 |
11,92 |
2,6 |
13 |
1,08 |
5_6 |
3,86 |
15,78 |
2,6 |
15,6 |
-0,18 |
6_7 |
4,61 |
20,39 |
4,95 |
20,55 |
0,16 |
7_8 |
5,29 |
25,68 |
4,95 |
25,5 |
-0,18 |
8_9 |
5,54 |
31,22 |
4,95 |
30,45 |
-0,77 |
9_10 |
5,73 |
36,95 |
4,95 |
35,4 |
-1,55 |
10_11 |
5,18 |
42,13 |
4,95 |
40,35 |
-1,78 |
11_12 |
5,22 |
47,36 |
4,95 |
45,3 |
-2,06 |
12_13 |
4,85 |
52,21 |
4,95 |
50,25 |
-1,96 |
13_14 |
4,68 |
56,89 |
4,95 |
55,2 |
-1,69 |
14_15 |
4,67 |
61,56 |
4,95 |
60,15 |
-1,41 |
15_16 |
4,55 |
66,11 |
4,95 |
65,1 |
-1,01 |
16_17 |
4,94 |
71,05 |
4,95 |
70,05 |
-1,00 |
17_18 |
4,87 |
75,92 |
4,95 |
75 |
-0,92 |
18_19 |
4,96 |
80,88 |
4,95 |
79,95 |
-0,93 |
19_20 |
4,61 |
85,49 |
4,95 |
84,9 |
-0,59 |
20_21 |
4,47 |
89,96 |
4,95 |
89,85 |
-0,11 |
21_22 |
4,12 |
94,07 |
4,95 |
94,8 |
0,73 |
22_23 |
3,45 |
97,52 |
2,6 |
97,4 |
-0,12 |
23_24 |
2,48 |
100 |
2,6 |
100 |
0,00 |
Всього |
100 |
|
|
|
|
Дані про розрахункові витрати води в населеному пункті й подачу води насосами ІІ підйому наведені в таблиці 2.8.
Таблиця 2.8 Розрахункові витрати води
№ п/п |
Назва |
Одиниці виміру |
Витрата |
Водоспоживання |
|||
1 |
Річна |
м3/год |
7800150 |
2 |
Максимальна добова |
м3/год |
23851 |
3 |
Максимальна погодинна |
м3/год |
1366 |
4 |
Максимальна секундна |
л/с |
379,4 |
5 |
Протипожежна |
л/с |
70 |
6 |
Протипожежна повна |
л/с |
449,4 |
Подача насосами ІІ підйому |
|||
1 |
Річна |
м3/рік |
7800150 |
2 |
Добова |
м3/год |
23851 |
3 |
Погодинні |
|
|
1.Насосами І ступеню |
м3/год |
620 |
|
2.Насосами ІІ ступеню |
м3/год |
1181 |
|
4 |
Секундні |
|
|
1.Насосами І ступеню |
л/с |
172,2 |
|
2.Насосами ІІ ступеню |
л/с |
328,1 |
|
3.Пожежними насосами |
л/с |
449,4 |
|
Міністерство освіти і науки України
Національний університет водного господарства та природокористування
Кафедра водопостачання та бурової справи
Пояснювальна записка
до курсового проекту на тему
« Водопровідна мережа міста »
Виконала:
студентка ІІІ курсу
ФВГ, ВіВ – 2
Романова Ю.Д.
Перевірив:
Ткачук О.А.
Рівне 2007
Список використаної літератури
1.СНиП 2.04.02-84. Водоснабжение. Наружные сети и сооружения.- М.: Сройиздат, 1985.-136с.
2. Укрупненные норми водопотребления и водоотведения для различных отрослей промышлености.- М.: Стройиздат, 1982.- 528с.
3. Ткачук О.А, Шадура В.О. Водопровідні мережі: Навчальний посібник.- Рівне: НУВГП, 2004.- 117с.

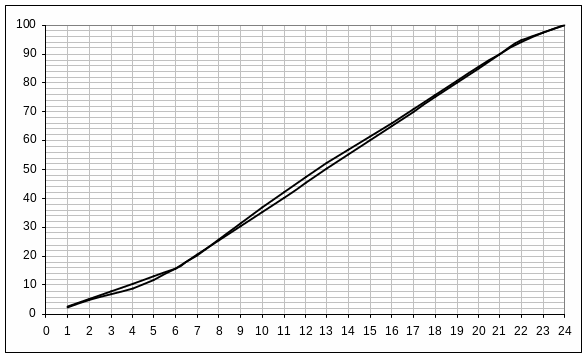

Рис.2.1 Інтегральні криві водоспоживання, водоподачі та притоку до РЧВ

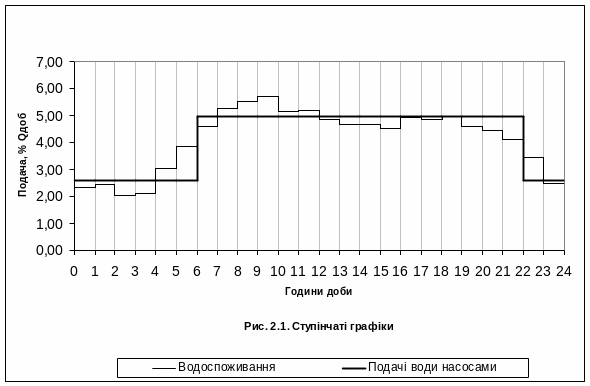

Рис.2.2 Ступінчастий графік добового водоспоживання, подачі НС та притоку до РЧВ
