Комплексное экстремальное охлаждение процессора и видеокарты Процессор и видеокарту было решено охлаждать с помощью «фреонок», но места в корпусе оказалось не так много, чтобы разместить 2 системы, поэтому пришлось задуматься о системе на одном компрессоре с двумя испарителями. О том, что у меня получилось, вы можете прочитать в этой статье. Теория фреонового охлаждения

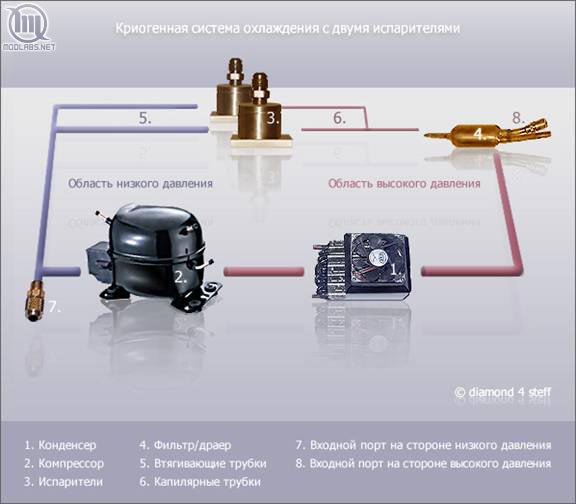

Так как информации о фреоновом охлаждении в русскоязычном Интернете не очень много, то я кратко опишу основные понятия и принципы работы. Сразу замечу, что я не профессионал, никакого специального образования в данной области не имею и, всё чему научился — из форумов и статей. Поэтому кое в чём могу ошибаться. Итак, приступим! Основными компонентами простейшей системы фреонового охлаждения являются: компрессор, испаритель, конденсер, фильтр, капиллярная трубка. Также необязательным компонентом может быть глазок, ну и хладагент (рефрижерант, фреон). Все части образуют замкнутый контур, по которому движется фреон.

Капиллярная трубка разделяет контур на две области — область высокого давления и область низкого давления. Компрессор перекачивает газообразный фреон на сторону конденсера, создавая в этой области высокое давление. При высоком давлении фреон начинает отдавать тепло и переходить в жидкое состояние. Жидкий фреон проходит через фильтр/драер. Дальше по капиллярной трубке фреон попадает в испаритель, в зону низкого давления. При этом фреон начинает активно испарятся, забирая тепло из окружающей среды. Компрессор прокачивает этот испарившийся фреон на сторону конденсера и цикл повторяется.

Компоненты системы

К омпрессор От выбора компрессора будет зависеть производительность системы, поэтому нужно знать хотя бы некоторые характеристики герметических компрессоров.

• Мощность (л.с.). Подходят компрессоры от 1/8 до 1 л.с. Если неизвестна мощность в л.с., то желательно найти производительность в ваттах.

  На эту тему Как выбрать процессор? Приобретая процессор, необходимо знать, на решение каких задач будет ориентирована система. Задачи могут быть сугубо прикладными, либо какого-то специфического характера, например работа с большими массивами данных. Уже на дан

• Температурный режим. Компрессоры делятся на высокотемпературные (HBP-High Back Pressure), средне- (MBP-Medium Back Pressure) и низкотемпературные (LBP-Low Back Pressure). Иными словами, рассчитаны на работу в системе, которая обеспечивает определённую температуру. Так как в данном случае необходимо достичь минимальной температуры, то больше всего подходят низкотемпературные компрессоры.

• Тип хладагента. Компрессоры изготовляются с расчётом на определённый тип фреона — разныё типы требуют разного давления. В зависимости от типа фреона в компрессорах используется разное масло.

К онденсер Конденсер — это тот же радиатор, изготовленный с расчётом на более высокие давления. Так как для данной системы важен размер, то конденсер должен быть как можно меньше и при этом обдуваться вентилятором. Фильтр/драер

Как следует из названия, драер фильтрует входящую жидкость от влаги, частиц и пыли, предотвращая забивание капиллярной трубки и выхода из строя компрессора. И спаритель

Испаритель — это обычно медный блок с испаряющимся фреоном. Испаритель крепится к процессору и забирает от него тепло. Конструкция испарителя имеет много общего с тем же водоблоком — нужно попытаться достичь максимального внутреннего объема и испарения фреона прямо над ядром процессора.

Xладагент Все охладители идентифицируются буквой R (refrigerant) и порядковым номером. Основное различие между хладагентами состоит в температуре перехода из жидкого состояния в газ. Вот только некоторые, подходящие для использования в данном случае — R134а, R22, R12, R404а, R507. Также следует учитывать цену — некоторые низкотемпературные хладагенты достаточно дорогие для экспериментов. У меня был выбор между хладагентами R134а и R290. Я остановился на R290 из-за более низкой температуры кипения. Капиллярная трубка Капиллярная трубка не единственное устройство, обеспечивающее разделение системы на две области (работоспособность системы), но она является наиболее надёжным типом трубок. С одной стороны лучше найти капиллярную трубку малого внутреннего диаметра (потребуется меньшая длина), но при этом увеличиваются шансы забивания ее частицами. Чтобы предотвратить это нужно обязательно ставить фильтр перед капилляром. Я использую трубку с внутренним диаметром 0.7мм.

Инструмент

Для сборки фреонки кроме обычного инструмента понадобится:

• пропановый паяльник, а лучше ацетиленовый или с IMAPP GAS;

• обычный припой, оловянный не подходит. Лучше найти с 15% (или более) содержанием серебра;

• манометры — один из обязательных аксессуаров при настройке системы, так как необходимо следить за давлением на обеих сторонах контура;

• инструмент для резки и изгиба медных трубок;

• вакуумный насос — если нет специального насоса (они обычно достаточно дорогие) можно использовать другой компрессор для создания вакуума в системе;

• теплоизолирующий материал — пенорезина и пенорукава для того чтобы не допустить выпадение конденсата.

• течеискатель — желательно, если вы хотите собрать герметичную систему с первой-второй попытки, а не с десятой (прим. LaikrodiZ)

Сборка

В данной системе я использовал такие компоненты:

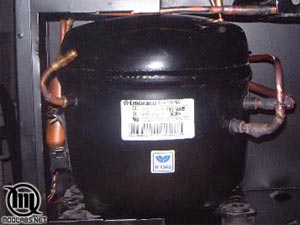

• компрессор Embraco EMI100hlc мощностью 1 л.с.

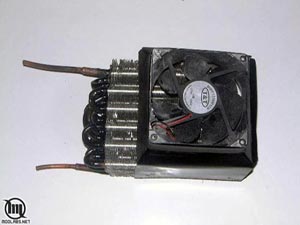

• конденсер — перепаянный из автомобильного

• фильтр

• испарители — так как у меня нет возможности сделать испаритель самому, то пришлось покупать. Выбор был не большой — Baker’s CPU evaporator и Baker’s GPU Evaporator.

• всасывающая трубка — можно использовать и медную, но желательно, чтобы она была гибкая. Поэтому я купил трубки из нержавеющей стали, которые используются для подключения газовых плит. (Трубка должна держать давление как минимум 10 атмосфер и оставаться гибкой при температурах около -50 по цельсию! Уточните перед покупкой так как не все газовые шланги держат такие давления и температуры — прим. LaikrodiZ)

Вот как выглядит эта часть контура вместе (в самом конце работы над проектом я немного изменил разделитель):

И наконец, капиллярная трубка и кое-что из необходимого инструмента:

Корпус я взял, серверный Yeong Yang Cube Server Case YY-0221. Для отвода тепла от конденсера сначала пришлось сделать жалюзи в верхней крышке:

Затем все компоненты крепятся внутри и паяется контур:

После пайки систему нужно проверить на герметичность, вакуум и высокое давление.

Изоляция и крепления

Трубки изолировались специальным поролоном, испарители я поместил в пластмассовые корпуса (части пластиковых бутылок) и залил монтажной пеной.

Система контроля

После готовности контура, пришло время подумать о системе контроля «фреонки». Я не смог найти контроллер подобный тому, что используется в Prometeia, поэтому все пришлось собирать по частям.

Для того чтобы включать компьютер и фреонку вместе, я купил такой Relay Switch. В инструкции он описывался как устройство для запуска насоса водянок: Но, конечно, запускать компьютер при разогнанной системе пока температура на испарителях не упадёт — не очень хорошая идея, поэтому была куплена ещё одна схема — CPU Delay Timer Kit.

Он позволяет задержать загрузку компьютера (при этом вентиляторы в системе работают). Время перед загрузкой выставляется от 1 секунды до 1часа. Для вывода информации о состоянии системы используется LCD-дисплей Matrix Orbital LK204-24-USB. Из основных характеристик стоит выделить:

• USB интерфейс;

• подключение до 6 температурных датчиков;

• подключение до 6 вентиляторов (PWM Mode);

• возможность подключать LED’s, неонки и другие подобные устройства;

• всё контролируется программно, я использовал программу LCDC.

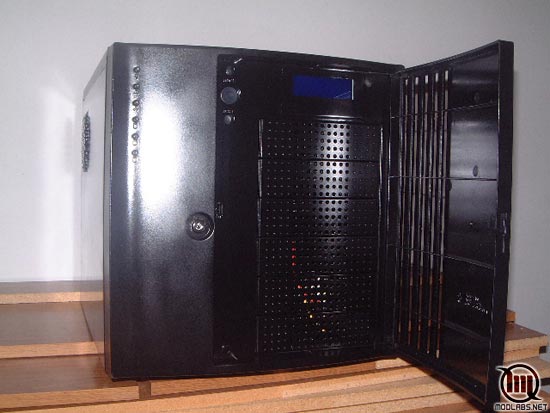

Вот как выглядит собранная система :

Два датчика температуры закреплены на испарителях

Тестирование и разгон

Конфигурация:

• AthlonXP 2500+ “Barton”

• Abit NF-7 Rev 2.0

• Geil Golden Dragon 2x256Mb PC3500 DDR

• Radeon 9700 PRO

Сначала я протестировал систему без нагрузки. Результат: температура на обоих испарителях опустилась до -51С. Без разгона температура держалась на уровне -43С для видео и -44С для ЦПУ:

Максимальная частота, на которой система работает стабильно (проходит все тесты): Процессор: 2630MHz (219x12)@2.1V Видеокарта: 400/680 (core/memory), без вольтмодов При этом температура на испарителях держится -35-36С без нагрузки и опускается до -34С при загрузке системы. Подсокетный датчик показывает температуру на процессоре +11С, которая при нагрузке поднимается до +16С.

Выводы

Данная система имеет свои плюсы и минусы. Сначала о недостатках:

• производительность фреонки с двумя испарителями ниже, чем при использовании двух отдельных контуров;

• в корпусе осталось очень мало свободного места (один 5.25" отсек и возможность разместить не больше двух HDD);

• испаритель видеокарты закрывает несколько PCI слотов, свободными остаются всего 2, в остальных можно использовать только низкопрофильные карты.

Плюсы:

• комплексное экстремальное охлаждение процессора и видеокарты с возможностью работы в режиме 24/7;

• низкий шум при работе системы;

• эстетичность;

• полный контроль состояния системы;

• наибольшим плюсом является компактность (all-in-one дизайн), ради этого и затевался данный проект.

Надеюсь, данный материал поможет тем, кто интересуется «фреонками» начать свои собственные проекты. Всем удачного разгона!
