Порядок расчета
Обозначим период электрического процесса в выходном дросселе преобразователя Т=0,5Ту, где Ту=1/fк - период коммутации ключевых транзисторов преобразователя. Определим частоту электрического процесса в выходном дросселе как f=1/(0,5Ту)=2fк.
Задаем максимальное значение коэффициента заполнения Кзмак относительно периода Т процессов в дросселе. Принимаем Кзмак=(0,85... 0,9).
Определяем относительные значения величины повышения и понижения входного напряжения
,

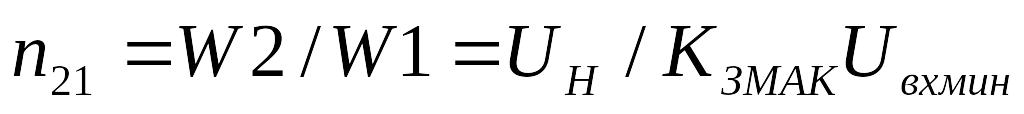

Определяем коэффициент трансформации
Округляем его значение до одного знака после запятой (т.к. значение n21 должно быть реальным при выполнении намотки обмоток на сердечник трансформатора) и находим
Кзмак=Uн/(Uвхмин·n21), Кз=Uн/(Uвхном·n21), Кзмин=Uн/(Uвхмак·n21)

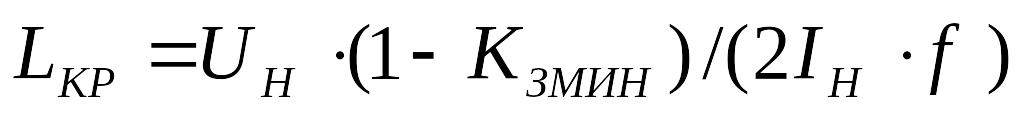

Определяем Lкр - критическое значение индуктивности дросселя
,( Гн)
По значению Lкр из таблицы П7 Приложения выбираем унифицированный дроссель из условий: частота преобразования должна быть меньше или равна рабочей частоте дросселя; индуктивность дросселя Lдр больше Lкр; максимальный ток подмагничивания Iпод макс дросселя больше или равен Iн. Выбрав тип дросселя, находим из таблицы П7 его омическое сопротивление Rдр.

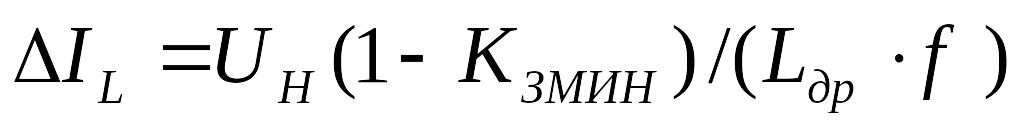

Определяем размах пульсации тока дросселя:
,( А)
Определяем требуемое значение емкости Cн выходного конденсатора в фарадах из условий обеспечения заданного коэффициента пульсации Кпул, % (см. исходные данные Вашего варианта).
- Размах пульсаций,
По значению емкости и напряжения из таблицы П8 Приложения выбираем тип конденсатора Cн.
Определяем параметры регулирующего транзистора VT1:
Максимальный ток коллектора
, ( А)

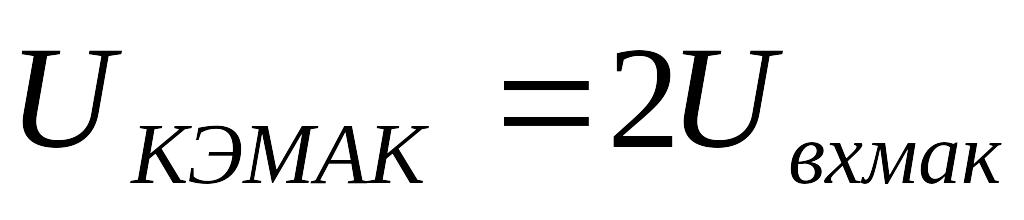

Максимальное напряжение на коллекторе
,( В)
Из таблицы П10 Приложения выбираем тип транзистора, например, транзистор типа 2Т908Б с параметрами: Uкэмак =100 В; Iкмак=5 А; Ркмак=9 Вт при температуре корпуса 85° С; Ртпк=2,0°С/Вт; h21эмин=8; Uкэнас=0,8 В; tвкл=0,2 мкс; tвыкл=0,2 мкс; Uбэнас==1,6В.

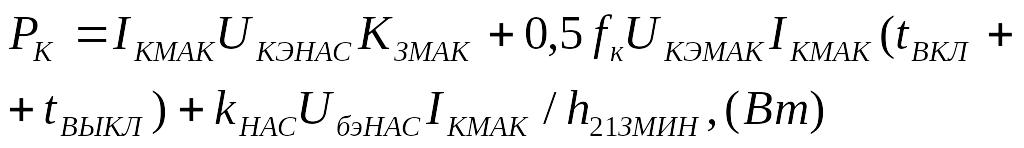

Определяем мощность, рассеиваемую на транзисторе VТ1, принимаем kнас=1,3:
Расчетное значение Рк должно быть не более, чем приведенное в справочных данных. В противном случае следует выбрать транзистор с большим значением Рк.
10.Определяем параметры диода VD1 в двухполупериодном выпрямителе со средней точкой:
, (А)

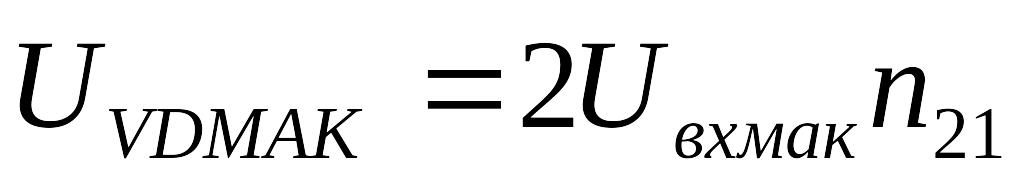

,( В)
Выбираем тип диода (таблица П10 Приложения), например, тип КД213В, имеющий параметры fmax=100-103 Гц; Uобрмак=100 В; Uпр=1 В; Iпрмак=10 А.

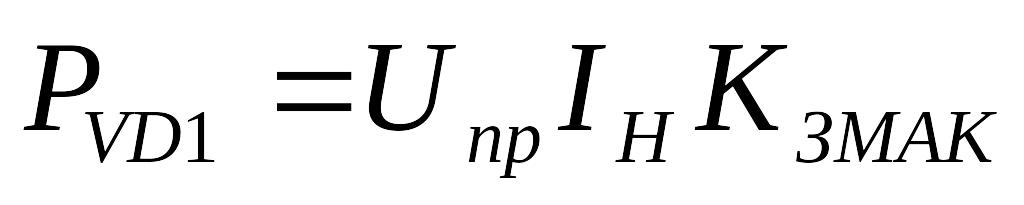

11.Мощность, рассеиваемая на одном диоде pvd1 VD1 (без учета динамических потерь)
,
где Uпр - падение напряжения на открытом диоде выбранного типа (справочные данные).

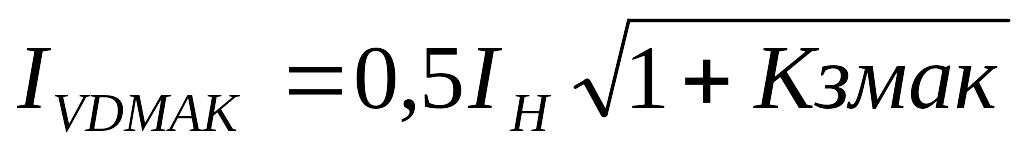

12.Определяем параметры обратного диода VD
, (А)
, (В)
Выбираем тип диода (таблица П14 Приложения).
13.Мощность, рассеиваемая на обратном диоде pvd VD (без учета динамических потерь)
,( Вт)
где Uпр - падение напряжения на открытом диоде выбранного типа (справочные данные).

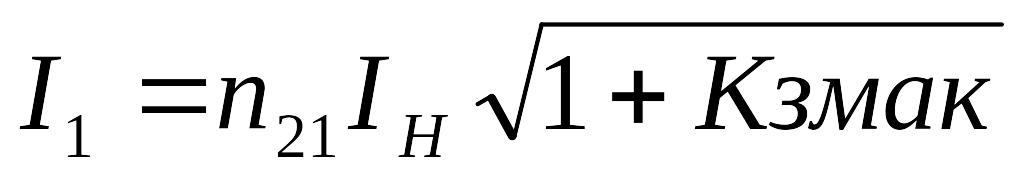

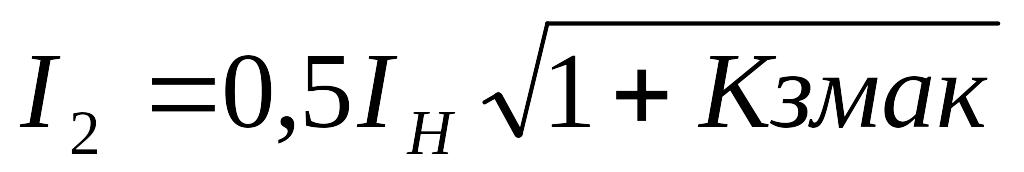

14.Определяем действующие значения токов для расчета трансформатора
7. Конструктивный расчет трансформатора
Ниже приведен порядок расчета трансформатора ДПН,МПН (методика [9] ).Конструктивный расчет однотактного преобразователя ( ОПНП , ОПНО ) выполняется в том же порядке ,но с учетом соотношений таблицы П.18.
