Практическая работа №2 Измерение отрезков с помощью масштабной линейки

Алгоритм выполнения задания:

1.Измеряем линию между данными на плане точками А и В с помощью циркуля - измерителя.

Масштаб 1 : 2500

2.Правую иглу измерителя прикладываем к показателю на целом основании поперечного масштаба, чтобы левая игла совместилась с малыми (десятичными) делениями.

3. Поднимаемся по поперечному масштабу до установки левой иглы в место пересечения горизонтальной и наклонной линий малых делений (частей).

4. Длина отрезка 106,5 м складывается из суммы показателей целых: 2*50, десятых 1*5 и сотых 3* 0,5 частей.

Задание. С помощью масштабной линейки выполните расчеты:

1. Сколько метров следует написать на левом конце первого основания нормального графического масштаба 1:5000?

ГЕОДЕЗИЯ\П.Р.2.1.docx

2. Какой численный масштаб соответствует пояснительному « в 1 см – 100 м»?

ГЕОДЕЗИЯ\П.Р.2.2.docx

3. Длина отрезка на плане масштаба 1:50000 составляет 2,65 см. Чему равна длина линии на местности?

ГЕОДЕЗИЯ\П.Р.2.3.docx

4. Отрезок какой длины на плане масштаба 1:2500 изобразит длину линии 79,25 м?

ГЕОДЕЗИЯ\П.Р. 2.4.docx

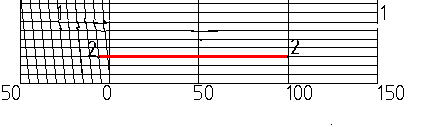

5	Чему равны длины отрезков 1-1 и 2-2, если нормальный поперечный масштаб построен для численного 1:2500? ГЕОДЕЗИЯ\П.Р. 2.5.docx

Тема 2. Картографические условные знаки

Для обозначения на картах и планах различных предметов местности применяют условные знаки, которые делятся на масштабные и внемасштабные. Масштабные позволяют определить по карте местоположение предмета и его размеры, внемасштабные определяют лишь местоположение предмета. Для получения больших сведений о содержании условные знаки сопровождаются дополнительными надписями а так же вычерчиваются различными цветами.

Рис.18. Картографические условные знаки

Самоконтороль.

1. Для чего служат условные знаки?

2. Классификация условных знаков.

3. В каких случаях применяются внемасштабные условные знаки?

Тема3. Рельеф местности и его изображение

Рельефом местности называется совокупность неровностей физической поверхности Земли. Выделяют пять основных форм рельефа: гора, котловина, хребет, лощина, седловина.

Гора – возвышенность с ясно выраженной подошвенной линией.

Рис. 19. Изображение горы на картах и планах

Котловина – замкнутое чашеобразное углубление, самая низкая точка которого - дно.

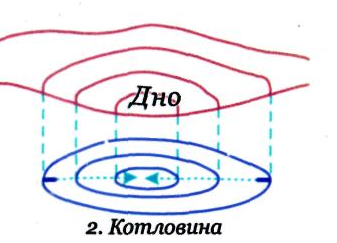

Рис.20 Изображение котловины на картах и планах

Хребет – вытянутая возвышенность. Линия, проходящая по наиболее высоким точкам хребта, называется водораздельной.

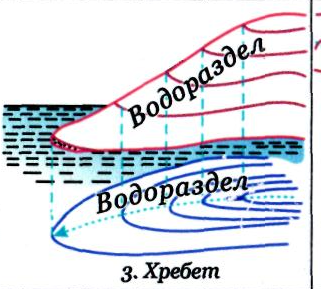

Рис. 21. Изображение хребта на картах и планах

Лощина – вытянутое углубление. Линию, проходящую по наиболее низким точкам лощины, называют водосливной.

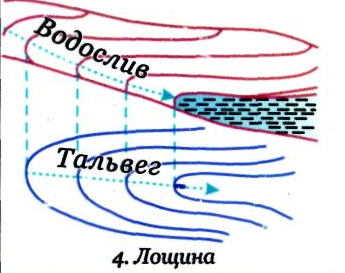

Рис. 22. Изображение лощины на картах и планах

Седловина – пониженная часть хребта между двумя смежными возвышениями.

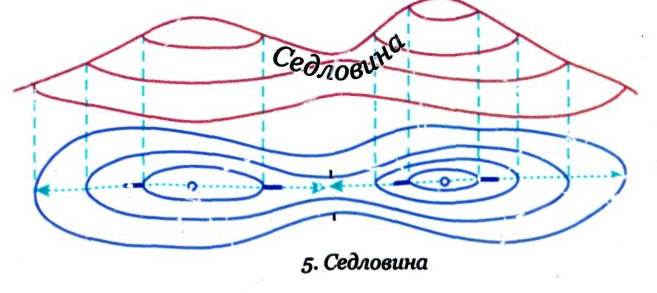

Рис. 23. Изображение седловины на картах и планах

На топографических картах и планах для изображения рельефа применяют горизонтали. Горизонталью называют плавную замкнутую кривую, все точки которой имеют одну и ту же высоту.

Если физическую поверхность Земли рассечь по горизонтали на одну и ту же величину и ортогонально спроектировать следы от разрезов на плоскость, мы получим план местности в горизонталях. Расстояние между смежными секущими поверхностями называют высотой сечения рельефа.

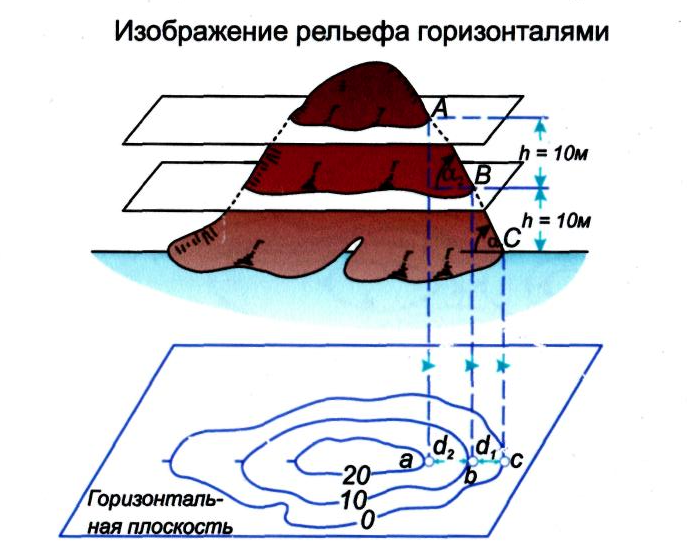

Рис. 24. Высота сечения рельефа.

Отметка точки, находящейся на горизонтали, равна отметке этой горизонтали. Если точка расположена между горизонталями, то ее отметка определятся интерполированием.

Для указания направления понижения скатов горизонтали сопровождают бергштрихами (короткие черточки, направленные в сторону понижения ската.) Кроме того отметки горизонталей подписывают так, чтобы низ подписи был обращен к низу ската.

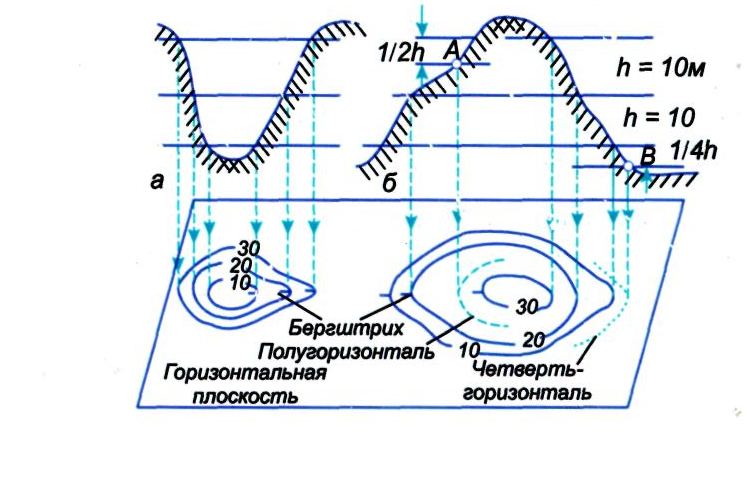

Рис.25 Изображение горизонталями углубления и возвышенности

Выбор высоты сечения рельефа зависит от масштаба плана и характера рельефа: чем мельче масштаб и круче скат местности, тем высота сечения больше и наоборот.

Самоконтроль:

1.Перечислите основные формы рельефа.

2. Как по бергштрихам определить форму рельефа?

3. В чем суть изображения рельефа методом горизонталей?

4. Что такое высота сечения, заложения?

5. Как определить отметку точки на плане в горизонталях?

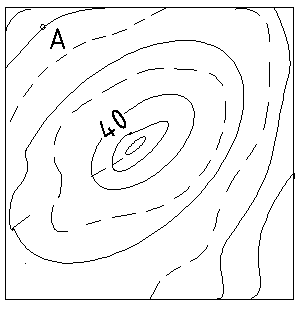

6. Определите форму рельефа, изображенного на рисунке?

а) седловина; б) лощина; в) котловина; г) хребет. ГЕОДЕЗИЯ\3.5.docx

7	Какая форма рельефа изображена на данном рисунке? ГЕОДЕЗИЯ\3.6.docx	Гора	1
		Котловина	2
		Лощина	3
		Седловина	4
