Задание №3 расчет трехфазных цепей
На рис. 3.1 представлена исходная схема электрической цепи
ПРИМЕЧАНИЕ: при симметричной нагрузке, включенной по схеме звезда”, нейтральный провод отсутствует.
По исходной схеме электрической цепи и машинной распечатке индивидуального задания сформируйте свою расчетную схему.
В общем случае однофазные приемники, которые образуют симметричный и несимметричный трехфазные приемники, содержат два элемента, которые включены последовательно.

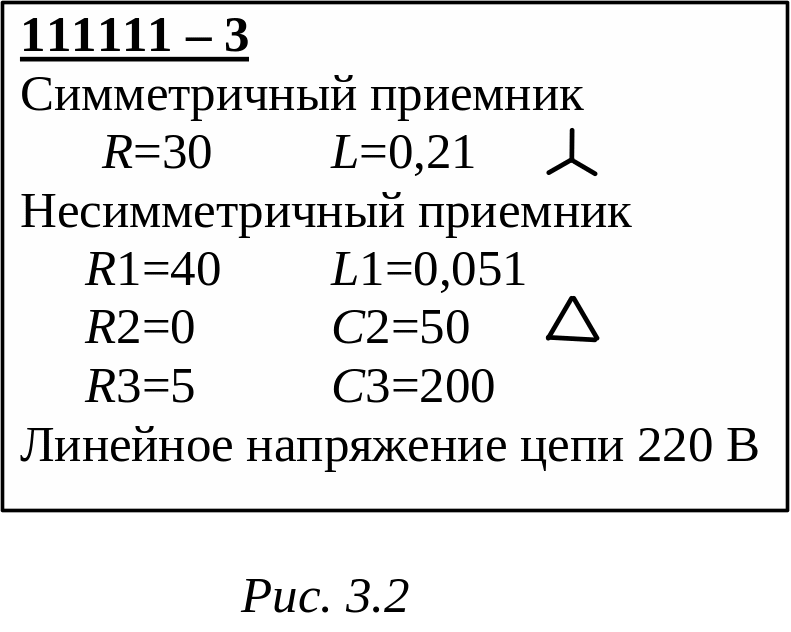

Если в распечатке указано нулевое значение, это означает, что данный элемент в расчетной схеме отсутствует. Так, например, для индивидуального задания 111111-3 (рис. 3.2) расчетная схема приобретает вид, представленный на рис. 3.3.
В машинной распечатке индивидуального задания активные сопротивления R указаны в омах [Oм], индуктивности L – в генри [Гн], емкости C – в микрофарадах [мкФ], действующие значения ЭДС источников Е – в вольтах [В], начальная фаза Ф – в градусах [ град]. Для всех вариантов частоту f принять равной 50 Гц. Значки и означают соединение соответственно звездой и треугольником.
Задания
1. Определить токи в трехфазной цепи.
2. Построить векторные диаграммы отдельно для симметричного и несимметричного приемников. Построить суммарную векторную диаграмму токов и напряжений для двух потребителей.
3. Определить потребляемую, активную и реактивную мощности.
4. Определить токи и напряжения, построить векторные диаграммы для несимметричного приемника при условии
для схемы обрыв нейтрального провода;
для схемы обрыв линейного провода.
РЕКОМЕНДУЕТСЯ:
при выполнении п. 1 необходимо принять для треугольника сопротивлений начальную фазу Uab =300;
в п. 3 при расчете мощности на несимметричной нагрузке первоначально рассчитать мощности каждой фазы в отдельности, суммарную мощность вычислять как сумму мощностей всех фаз.
Литература
Учебники
Бессонов Л.А. Теоретические основы электротехники. Электрические цепи: Учебник для вузов.-10-е изд.-М.: Гардарики, 2002.-638с.:с черт.
Кузовкин В.А. Теоретическая электротехника:Учебник для студ. вузов/В.А. Кузовкин.-М.:Логос,2002.-480 с. :ил.; -(Учебник XXI века).
Теоретические основы электротехники: Учеб. для вузов/К.С. Демирчян, Л.Р. Нейман, Н.В. Коровкин, В.Л. Чечурин.-4-е изд., доп. для самост. изучения курса. -СПб.:Питер.-(Учебник для вузов).- Т.1.-2003.-463 с.:ил.
Задачники
Сборник задач по теоретическим основам электротехники: Учеб. пособие для вузов/ Л.А.Бессонов, И.Г.Демидова, М.Е.Заруди и др.; Под ред. Л.А.Бессонова.-4-е изд., перераб.-М.:Высш.школа,2003.-528с.:ил.
Теоретические основы электротехники. Методические указания и контрольные задания: для студ. техн. спец. вузов/Л. А. Бессонов, И. Г. Демидова, М. Е. Заруди [и др.].-3-е изд., испр.- М.:Высшая школа, 2003.-159 с.
Сборник задач по теоретическим основам электротехники: Учеб. изд./Л. Е. Виноградова, А. В. Гусаров, В.И. Журавская и др.-Уфа: УГАТУ,2002.-31 с.;
Виноградова Л.Е., Лукманов В.С. Сборник тестовых заданий по теории электрических цепей (часть 1)/ Учебное пособие; Уфимск. гос. авиац. техн. ун-т. - Уфа, 2000. - 95 с.
Учебные пособия
Бакалов В.П. Основы теории цепей. Компьютерный тренажерный комплекс:Учеб.пособие для вузов/В.П.Бакалов, Б.И.Крук, О.Б. Журавлева.-М.:Радио и связь,2002.-200 с.:ил.
Расчет электрических цепей. Учебное пособие/ Л.Е. Виноградова и др.; Уфимск. гос. авиац. техн. ун-т. - Уфа, 2000. - 96 с.
Справочники
Алиев И. И. Справочник по электротехнике и электрооборудованию: Учеб. пособие для вузов/И. И. Алиев.-4-е изд., доп.- Ростов н/Д: Феникс,2003.-480 с.:ил.
