2. Работа с bp Win

2.1. Создание/открытие модели

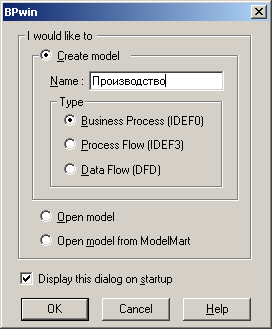

При запуске BP Win открывается окно диалога на создание новой модели или открытие уже существующей (см. рис. справа). Для создания модели необходимо поставить переключатель в положение «Create Model», указать название модели в поле «Name» и выставить переключатель Type в нужную нотацию. По окончанию начать нажать ОК. После создание модели откроется окно «Properties for New Models» в котором можно задать ряд параметров для вновь созданной модели. Для работы достаточно заполнить поле «Author». Для открытия ранее созданной модели необходимо поставить переключатель в положение «Open Model» и в появившемся диалоге указать имя файла, содержащего модель.

Рассмотрим пример на базе вновь созданной модели «Производство». На рис. 6 приведен интерфейс окна BP Win.

Панель инструментов содержит иконки стандартных операций с документами (создать/открыть/сохранить/распечатать модель), иконки управления масштабом модели и иконки для работы над моделью (функциональные блоки, стрелки и т.д.).

Панель слева отражает состав и иерархию диаграмм. В данный момент оно пустое, поскольку модель только создана.

2.2. Настройка шрифтов

Поскольку BP Win является зарубежным пакетом, то необходимо указать русифицированные шрифты. Шрифты задаются из пункта меню Model -> Default Fonts. На диалоге шрифтов нужно выставить галочку Change all occurrences of this font in the model.

Рис. 6. Внешний вид BP Win для вновь созданной модели

Типы возможных шрифтов в BP Win:

Context Activity	работа на контекстной диаграмме;
Context Arrow	стрелки на контекстной диаграмме;
Decomposition Activity	работы на диаграмме декомпозиции;
Decomposition Arrow	стрелки на диаграмме декомпозиции;
NodeTree Text	текст на диаграмме дерева узлов;
Frame User Text	текст, вносимый пользователем в каркасе диаграмм;
Frame System Text;	системный текст в каркасе диаграмм;
Text Blocks	текстовые блоки;
Parent Diagram Text	текст родительской диаграммы;
Parent Diagram Title Text	текст заголовка родительской диаграммы;
Report Text	текст отчетов.

2.3. Работа с контекстной диаграммой и граничными стрелками.

При создании новой модели (меню File/New) автоматически создается контекстная диаграмма с единственной работой, изображающей систему в целом.

Для того, чтобы определить название модели (контекстной диаграммы) необходимо дважды щелкнуть по функциональному блоку и во вкладке Name заполнить поле.

Для рисование стрелки необходимо щелкнуть по иконке стрелки на панели работы с диаграммой ( ). Для рисования стрелок входа, управления и механизма нужно навести мышь на соответствующий край листа (край при этом выделяется черной полосой), щелкнуть мышкой (за курсом мыши потянется линия стрелки), навести на сторону функционального блока (сторона блока выделится черным треугольником) и щелкнуть мышью для подтверждения. Для стрелок выхода процедура рисования обратная – сначала выделяется правая сторона функционального блока, потом край диаграммы.

Чтобы подписать стрелку необходимо перейти в режим выделения (иконка ), щелкнуть по нужной стрелке и в окне диалога (см. рис. 7) задать новое значение стрелки в поле Arrow Name или выбрать название из списка.

Рис. 7. Диалог свойств стрелок.
