1. Вариант
Для схемы рис. 3.6 определить добротность - Q, характеристическое сопротивление - r и резонансную частоту f0 и ω0. Результаты расчета внести в табл. 3.2,
Для частоты f = 1.0 кГц определить:
-комплекс входного сопротивления ZBX;
- комплексы действующих значений тока I и напряжений UR = URK + UR1, UL и UC;
- комплексную передаточную функцию - KC(jω) = UC(jω)/U1,
-значение АЧХ - KC(ω), ЛАЧХ - 20lg KC(ω) и ФЧХ - φKC(ω).
Результаты расчета внести в табл. 3.3
Для рассчитанного режима построить векторные диаграммы токов и напряжений.
2. Вариант
Для схемы рис. 3.6 определить добротность - Q, характеристическое сопротивление - r и резонансную частоту f0 и ω0 .Результаты расчета внести в табл. 3.2,
Для резонансной частоты f = f0 определить:
-комплекс входного сопротивления ZBX;
- комплексы действующих значений тока I и напряжений UR = URK + UR1, UL и UC;
- комплексную передаточную функцию - KC(jω) = UC(jω)/U1,
-значение АЧХ - KC(ω), ЛАЧХ - 20lg KC(ω) и ФЧХ - φKC(ω).
Результаты расчета для каждой схемы внести в таб. 3.3.
Для рассчитанного режима построить векторные диаграммы токов и напряжений.
3. Вариант
Для схемы рис. 3.6 определить добротность - Q, характеристическое сопротивление - r и резонансную частоту f0 и ω0
Для частоты f = 15.0 кГц определить:
- комплексы действующих значений тока I и напряжений UR = URK + UR1, UL и UC;
- комплексную передаточную функцию - KC(jω) = UC(jω)/U1,
-значение АЧХ - KC(ω), ЛАЧХ - 20lg KC(ω) и ФЧХ - φKC(ω).
Результаты расчета внести в табл. 3.3.
Для рассчитанного режима построить векторные диаграммы токов и напряжений.
3.3. Пояснения к выполнению лабораторной работы
В лабораторной работе для всех исследований используется пакет программ моделирования электронных устройств Electronics Workbench (EWB) в системе Windows [14, 16].
В настоящей работе моделируемая электрическая цепь содержит источники энергии, резисторы и элементы, накапливающие электрическую энергию – конденсаторы и катушки индуктивности. В цепи после включения источников устанавливается синусоидальный режим не сразу, а через некоторое время - время переходного процесса, которое практически заканчивается через 5 - 10 периодов синусоидального тока. После чего устанавливается синусоидальный режим. Этот процесс удобно наблюдать на экране – осциллографа.

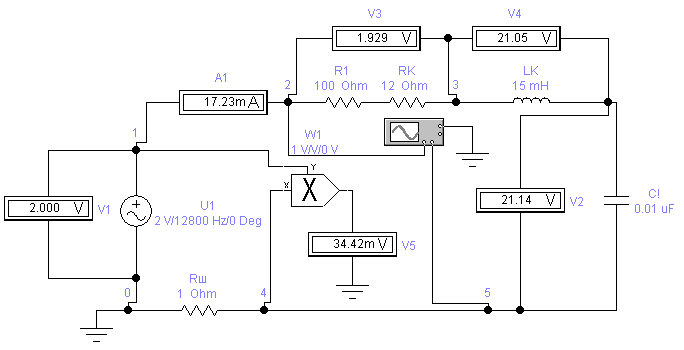

Рис. 3.7. Схема для исследования резонанса напряжений.
3.4. Порядок выполнения работы
Включить компьютер и после его загрузки запустить программу EWB. На экране вашего ПК должно появиться рабочее диалоговое окно программы (рис.1.20). Руководствуясь разделом 1.4.1.1 первой лабораторной работы и разделом 2.4.1.1 второй лабораторной работы на рабочем поле диалогового окна необходимо сформировать схему (рис.3.7) для исследования резонанса напряжений.
Рис.3.8. Вид лицевой панели осциллографа в режиме резонанса напряжений
Значения элементов цепи установить в соответствии со своим вариантом (табл. 3.1). Установим параметры источника ЭДС: действующее значение напряжения – U1 = 2В; частоту источника – f0, рассчитанную для данного варианта; начальную фазу ЭДС – φе = 0.
Расчёт
схемы произведём кратковременным (1 -
3с.) нажатием кнопки пуск
Для проведения измерений по временным характеристикам осциллограф переведём в режим «Expand».. На панели осциллографа рис. 3.8 (так же смотрите рис. 2.25, лабораторная работа №2), движок 6 (прокрутка изображения) установим в начальное положение. Здесь же установим масштабы разверток: по времени -mt = 0.1мс/дел; по напряжению, канал A - mUA = 1В/дел и канал B - mUB = 10 mВ/дел. Если на экране осциллографа исследуемые напряжения выходят за пределы экрана, то их значения необходимо изменить. В схеме рис. 3.7 канал A осциллографа подключён к входному напряжению, а канал B - к резистору (шунту) Rш = 1 Ом напряжение на котором uШ(t) = i(t) Rш = i(t). В установившемся резонансном режиме ток и входное напряжение должны совпадать по фазе, если ток и входное напряжение не совпадают по фазе, то частота источника установлена не правильно ( ).
Таблица. 3.4
Исходные данные: U1= UV1=2 В, φu = 0 град; RK = 12 Ом; LK = 0.015мГ; R2= ______Ом; С = ______мкФ. |
Измерения с помощью осциллографа: f0ЭО = ________; EМЭО = ________; IМЭО = ________. |
||||||||||
|
Показания приборов |
Расчёт |
|||||||||
f |
ω |
IA1 |
P (UV5) |
UV2 |
UV3 |
UV4 |
Z(ω) |
φZ(ω) |
К(ω) |
20lgK(ω) |
φ(ω) |
кГц |
рад./c |
А |
Вт |
В |
В |
В |
Ом |
град |
- |
- |
град |
0.1 |
|
|
|
|
|
|
|
|
|
|
|
1.0 |
|
|
|
|
|
|
|
|
|
|
|
5.0 |
|
|
|
|
|
|
|
|
|
|
|
f0= _____ |
|
|
|
|
|
|
|
|
|
|
|
15.0 |
|
|
|
|
|
|
|
|
|
|
|
20.0 |
|
|
|
|
|
|
|
|
|
|
|
Амплитудные значения ЭДС - EМЭО и тока - IМЭО определим помещая визирные линии 1 и 2 (рис. 3.8) в соответствующие места экрана осциллографа на расстоянии не менее 10-и колебаний напряжения от начала процесса, т. е. там где устанавливается синусоидальный процесс. Визирные линии 1 и 2 установим на расстоянии одного периода колебания синусоиды, где ток и напряжения проходят через максимальные значения. Величины EМЭО и IМЭО считываем в окошке 3 - VA1 (EМЭО) и VA2 (IМЭО) или в окошке 4 - VB1 и VB2 те же значения, но на расстоянии периода синусоиды T0= T2 – T1. Значение T0 находится в окне 5. Величина резонансной частоты определяется по соотношению f0ЭО = 1/T0. Результаты измерений необходимо занести в табл. 3.4.
Показания амперметров и вольтметров записать в соответствующие графы табл. 3.4. для частоты f0.
С экрана осциллографа срисовать 2-3 периода осциллограммы напряжения u1(t) и тока i(t) в установившемся синусоидальном режиме для частотs f = f0. Масштабы напряжений и времени записать на осциллограммах.
С целью исследования частотных свойств последовательного контура проведём моделирование цепи для заданных частот источника: f = 0.1, 1.0, 5.0, 15.0 и 20.0 кГц. Показания амперметров и вольтметров записать в соответствующие графы табл. 3.4. для заданных частот.
С экрана осциллографа срисовать 2-3 периода осциллограммы напряжения u1(t) и тока i(t) в установившемся синусоидальном режиме для частот f = 1000 и 15000 Гц. Масштабы напряжений и времени записать на осциллограммах.
По данным моделирования рассчитать значения величин приведённых в табл. 3.4 и записать их в соответствующие графы.
В таблице 3.4:
- модуль входного сопротивление цепи; Z(ω) = UV1 / IA1;
- угол входного сопротивления цепи φZ(ω) = arcos(P/ (UV1 IA1))
- АЧХ цепи; К(ω) = UV2 / UV1;
- ЛАЧХ цепи; 20lgK(ω)
- ФЧХ цепи; φ(ω) = -90о - φZ(ω)
По результатам моделирования и расчёта построить:
- графики I(ω), Z(ω), φZ(ω), К(ω), 20lgK(ω), φ(ω);
- векторные диаграммы напряжений и токов для частот:
f = 1000Гц – режим цепи до резонанса,
f = f0 – резонансный режим;
f =20000 Гц – режим цепи после резонанса.
По графику I(ω) определить его максимальное значение. По графику Z(ω) определить его минимальное значение. По графику К(ω) определить добротность контура - Q и граничные частоты полосы пропускания контура – fГ1 и fГ2. Отметить на графиках граничные частоты и полосу пропускания. Результаты расчетов занести в табл. 3.2.
