Построение положения скважины
Скважиной называется подземная выработка, продольные размеры которой значительно превосходят поперечные. Поэтому в задании скважина изображается в виде прямой линии. Построение наклонно направленной скважины начинается с нахождения устья скважины в координатах х и у. В этой точке от северного направления меридиана откладывают азимут скважины β. Данное направление определяет положение вертикальной секущей плоскости Σ, линии пересечения которой с кровлей и подошвой продуктивного пласта являются контурами геологического профиля вскрытия пласта наклонно-направленной скважиной. Для нахождения положения точки (устья) вертикальной секущей плоскости используются способы и приемы, рассмотренные выше.
Построение геологического профиля
Геологический профиль строят на правой половине формата в масштабе 1:10000. Базой отсчета заложения этих точек берется условная точка А', имеющая максимальную глубину – 2300м. Положение вертикали АА' выбирается произвольно, но так, чтобы точки профиля, расположенные справа и слева от устья скважины, поместились в отведенное место на формате (рисунок 3.15).
Рисунок 3.15

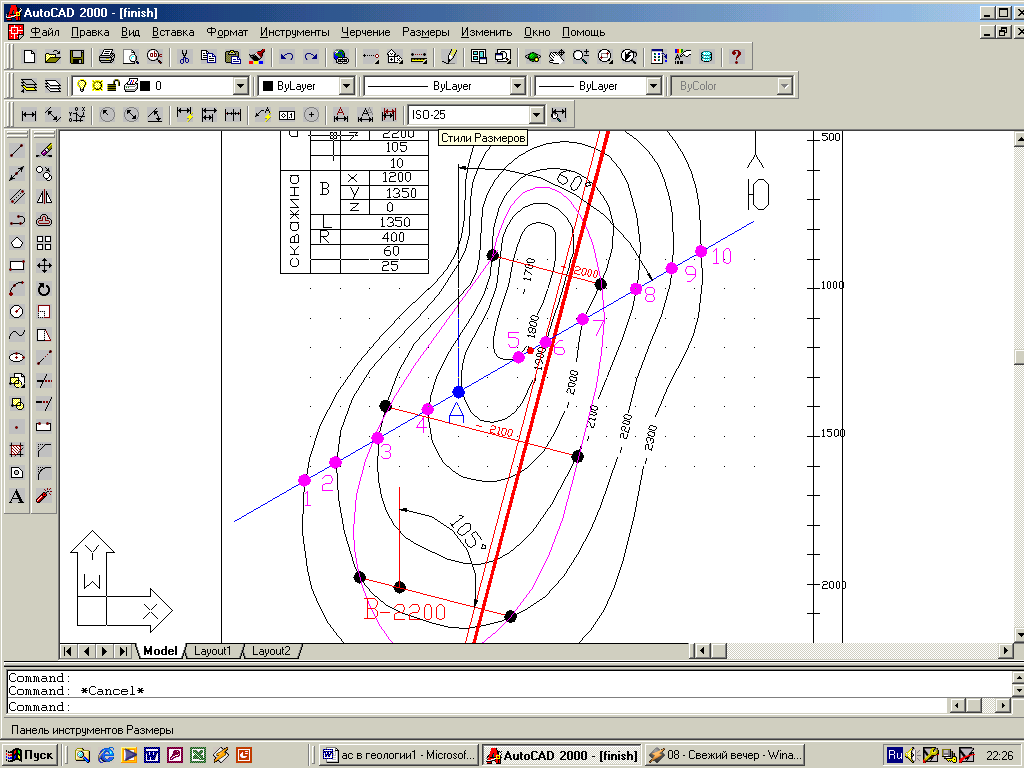

Найдем точки пересечения горизонталей и проекцией плоскости Σ. Обозначим их (рисунок 3.16).
Рисунок 3.16

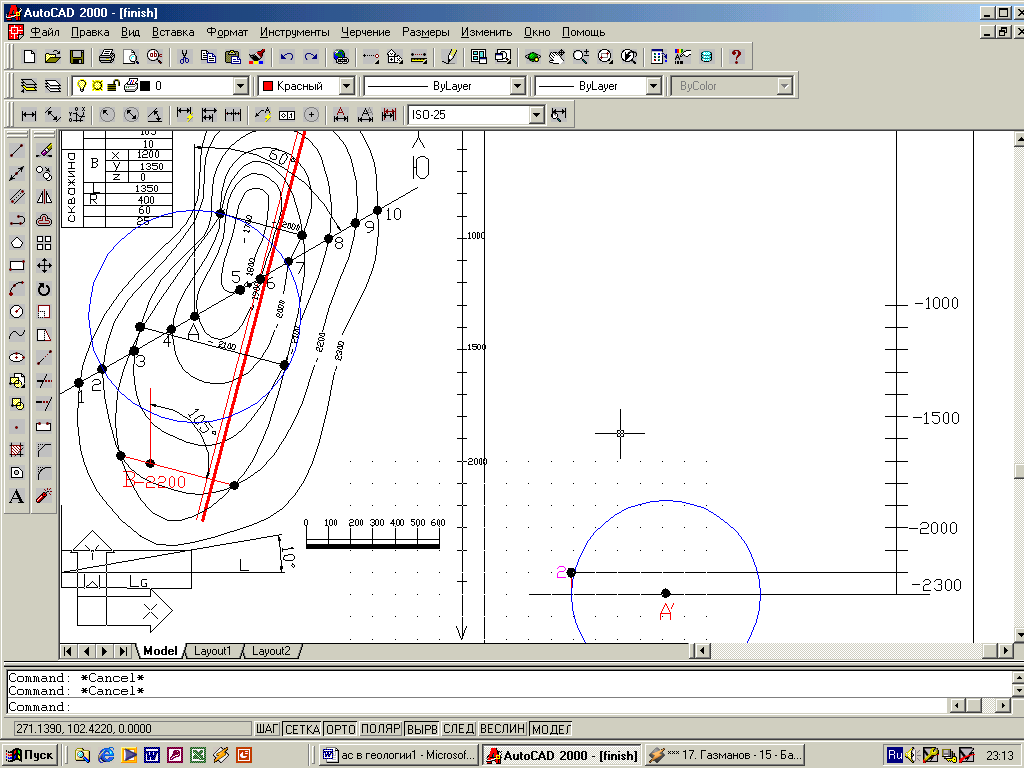

Глубину точки, равную 2200м, удобнее откладывать не от нулевого уровня, а откладывать ее превышение над уровнем – 2300м. Так как базисом является т. А', то координаты точек на профиле будут: расстояние от т. А; отметка горизонтали. Найдём положение точки 2 на профиле. Отметка горизонтали будет 2200м.
1 На левой половине проведём окружности радиуса R=A2.
2 Скопируем эту окружность в т. А'.
3 Командой «Отрезок » и функцией «Орто» найдем точку 2 (рисунок 3.17).
Рисунок 3.17

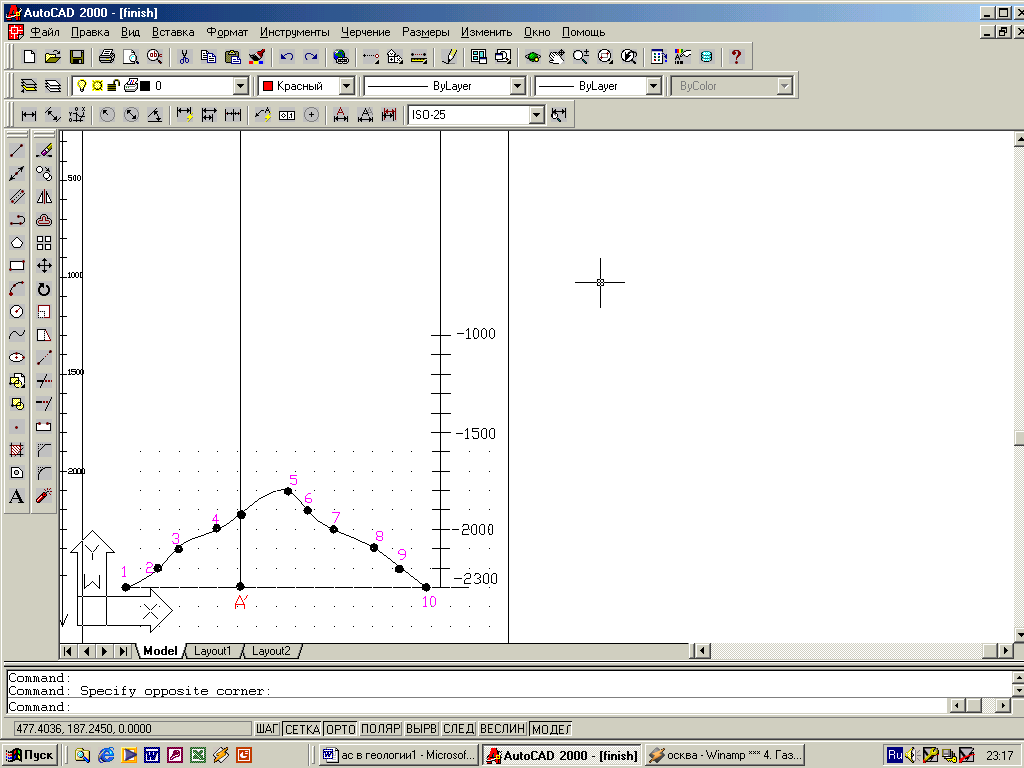

Другие точки профиля кровли строятся аналогичным образом. Соединив найденные линии плавной кривой линией, получают геологический профиль кровли продуктивного пласта (рисунок 3.18).
Рисунок 3.18
Линией пересечения плоскости Σ с плоскостью подошвы пласта является прямая, поэтому ее строят по двум точкам пересечения подошвы с плоскостью геологического профиля. Замеряется на плане их горизонтальное удаление от точки А и переносится на профиль. После этого находят каждую на соответствующей глубине.

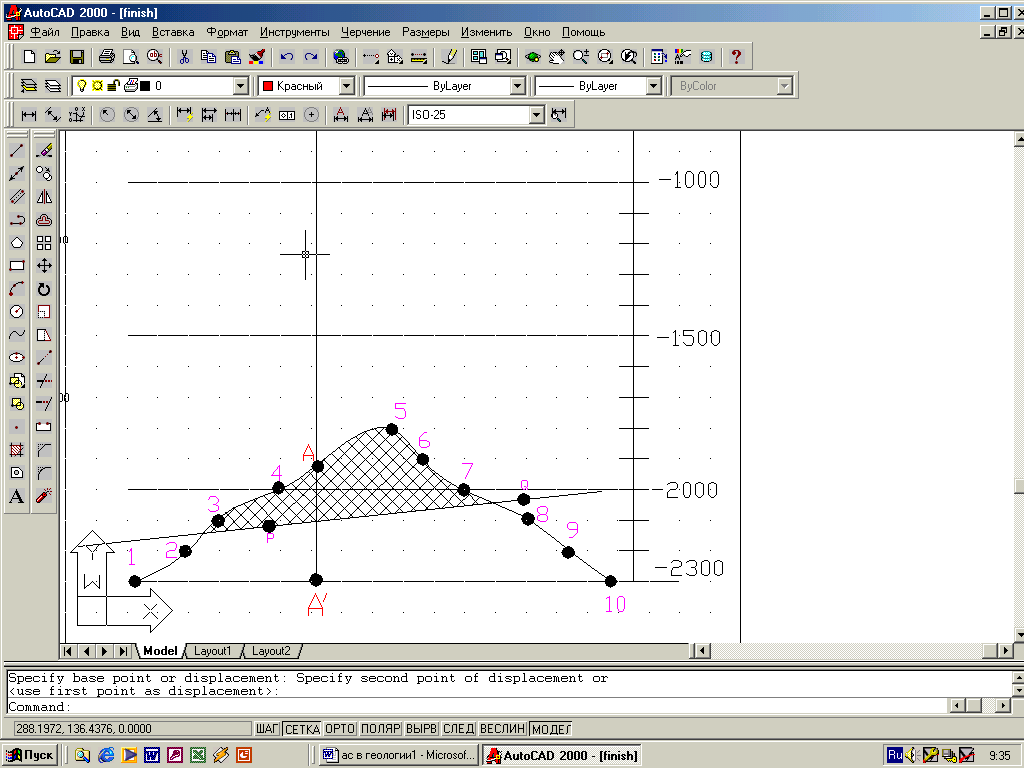

Прямая, соединяющая Р и Q, проводится в пределах, ограниченных контурами кровли пласта (рисунок 3.19). Построение точек производится аналогично. Штриховка выполняется командой « Штриховка».
Рисунок 3.19
Рисунок 3.20
После построения геологического профиля строят профиль скважины по заданным параметрам, обеспечивая сопряжение прямолинейных участков с участком набора кривизны.
На вертикали АА' найдем точку перегиба скважины. Глубина до этой точки дана в исходных данных (длина скважины). Обозначим радиус (рисунок 3.20).
Рисунок 3.21

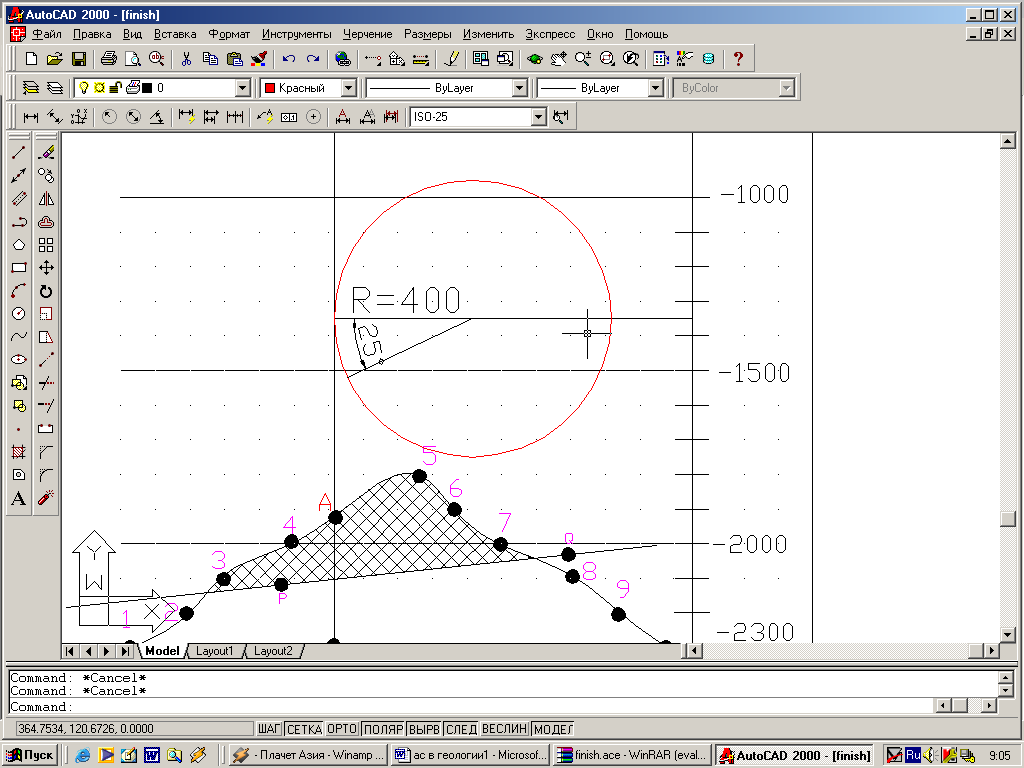

Начертим окружность данного радиуса и отложим угол у для построения кривизны скважины (рисунок 3.21).
Из этой точки отложим угол искривления и обозначим его:
Проведем касательную к полученной точке. Касательная будет перпендикулярна радиусу. Для ее начертания воспользуемся командами:
1 Командой «Отрезок » и режимом «перпендикуляр» привязки начертим прямую, перпендикулярную радиусу.
2 Командой «Переместить» переместим ее в точку касания.
3 Растянем до нужной длины и удалим вспомогательные построения (рисунок 3.22).
Рисунок 3.22
Рисунок 3.23

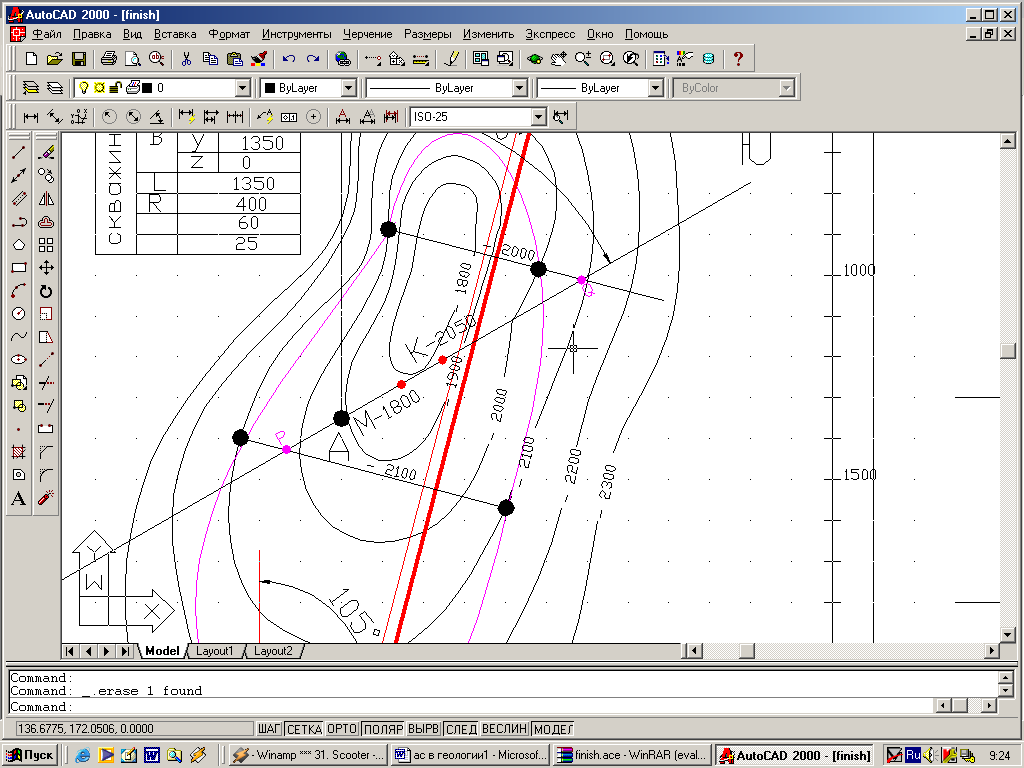

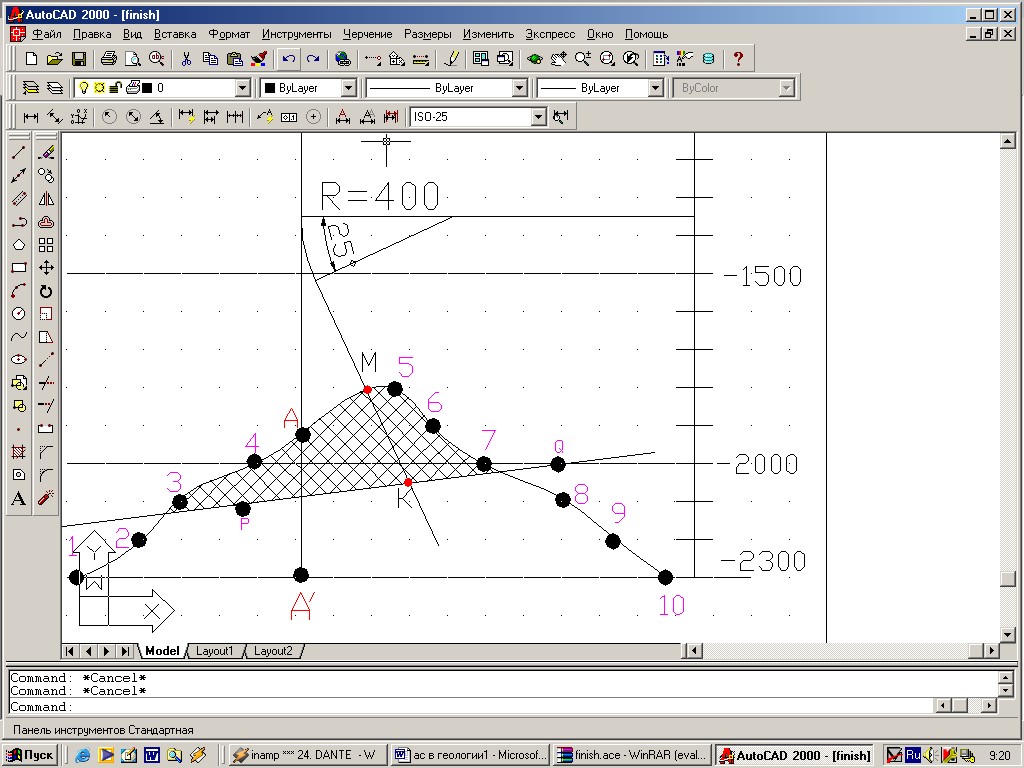

Отрезок, ограниченный точками пересечения скважины с кровлей и подошвой пласта, определяет мощность вскрытия продуктивного пласта. Данные точки К и М переносятся на план. На профиле замеряется их глубина и указывается на заложении скважины. Это делается также окружностями, только в обратном порядке (рисунок 3.23).
Завершающим этапом работы над заданием является нанесение условных графических обозначений горных пород продуктивного пласта и вышележащих пластов произвольной мощности и формы. Наименование горных пород каждого пласта выбирается студентами самостоятельно. Литология горных пород наносится командой «Штриховка». Также необходимо подписать работу. На рисунке 3.24 показан законченный вид контрольно- графической работы.
|
Рисунок 3.24
|

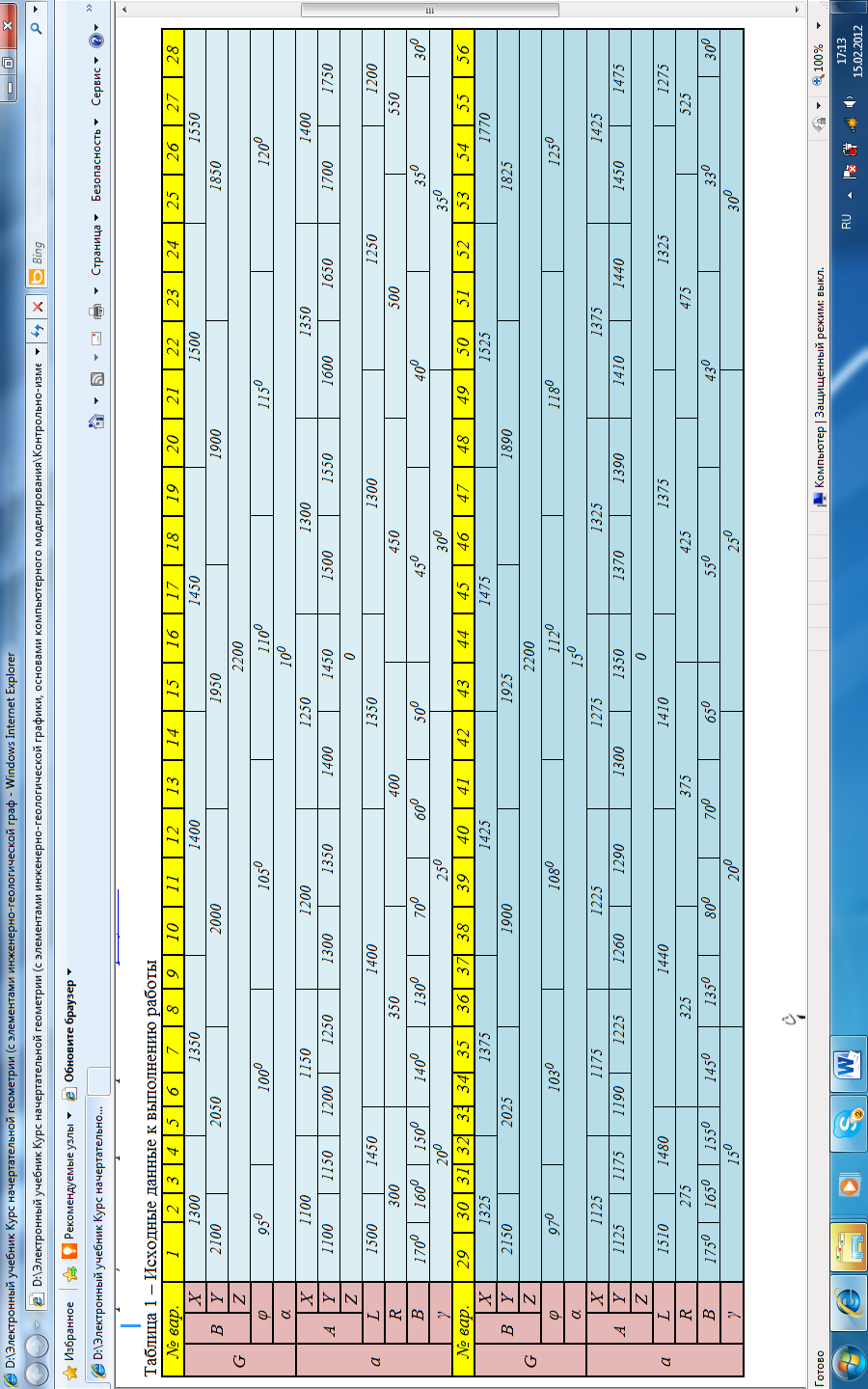

Рекомендуемые варианты для выполнения контрольно-графической работы по теме «Графическое определение контура продуктивного пласта и мощности его вскрытия наклонно-направленной скважиной»
|
Рисунок 3.25 |
