1.5. Кинематика процессов резания
Для упрощения конструкции деревообрабатывающих станков стремятся использовать простейшие движения: вращательное или прямолинейное поступательное. При различном сочетании направлений движения в пространстве эти два вида движения образуют множество вариантов кинематики резания. Когда главное движение резания осуществляется одновременно с движением подачи, то в результате получается сложное движение резания. Если, например, инструмент вращается, а ось его вращения осуществляет плоскопараллельное поступательное движение, то результирующей траекторией движения резания является циклоида. Такое сложное движение часто используют при пилении круглыми пилами и фрезеровании древесины.
1.5.1. Пиление
Поперечное пиление круглой пилой (рис. 1.6). Обычно в этом случае заготовка надвигается на пилу со скоростью υs, а пила вращается с частотой n (об/мин) в таком направлении, чтобы возникающие силы резания прижимали заготовку к установочным элементам станка. В точкеАзубья пилы входят, а в точке В — выходят из древесины. Если направление вращения инструмента в зоне резания совпадает с направлением движения подачи материала, то такое пиление называют попутным. Если направление движения подачи изменить на обратное, то пиление называется встречным.
Рассмотрим основные параметры кинематики процесса резания.
Скорость движения зубьев по круговой траектории υ(м/с) называют скоростью главного движения резания и определяют по формуле
υ= πDn/(60 * 1000),
где π=3,14; D— диаметр резания, мм; n — частота вращения инструмента, об/мин.
Направление движения подачи характеризуется скоростью подачи υs(м/мин). Главное движение резания и движение подачи в сумме образуют результирующее движение резания, которое характеризуется скоростью результирующего движения резанияυe. Скорость υe рассматриваемой точки С режущей кромки зуба полу-

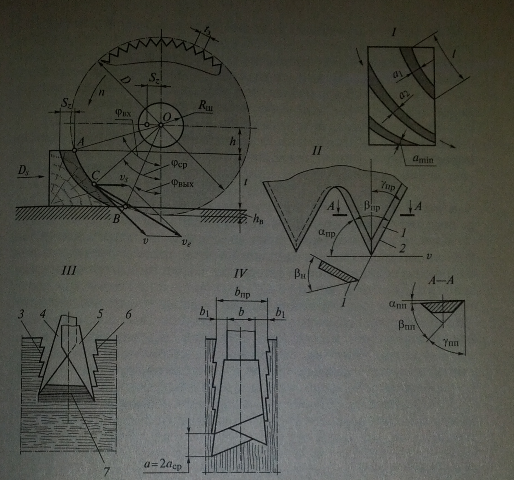

Рис. 1.6. Кинематические параметры пиления:
1 — передняя грань зуба; 2 — режущая кромка; 3, б — обработанные поверхности; 4 —левый зуб; 5 — правый зуб; 7 — поверхность скалывания элемента стружки
чают геометрическим сложением векторов υиυs.Так как скорость главного движения резания υобычно значительно больше скорости движения подачи υs,то скорость результирующего движения резания υeравна скорости главного движения резания υ,
т.е. υe=υ.
За один оборот пилы срезается столько стружек, сколько зубьев размещено на окружности пилы. Их количество зависит от шага зубьев t3 который равен расстоянию (мм) между вершинами двух смежных зубьев. За время одного оборота пилы заготовка переместится на расстояние S0(мм), которое называют подачей на оборот:
S0 = υs/(1000n).
Так как длина окружности пилы равна πD то при шаге t3число зубьев z=πD/t3.
Важнейшим параметром кинематики процесса резания является подача на зуб Sz(мм), соответствующая повороту инструмента на один угловой шаг зубьев пилы. На рис. 1.6 видно, что подача на зуб Szпоказывает величину смещения центраО пилы за время ее поворота на угол, соответствующий одному шагу t3.
Подача на зуб Szсвязана с подачей на оборот S0и скоростью подачи υsследующими зависимостями:
Sz= /z; =1000υs/(nz).
При торцевании брусковых деталей процесс поперечного пиления характеризуется тремя этапами.
На первом этапе зубья пилы внедряются в материал и срезают неполномерные стружки, длина дуги срезаемого слоя Ɩпостепенно увеличивается, а его средняя толщина а1уменьшается (рис. 1.6, I).
На втором этапе зубья пилы входят в заднюю по ходу подачи кромку детали, контур срезаемых стружек постоянен, однако средняя толщина срезаемого слоя а2после каждого реза уменьшается.
На третьем этапе вновь срезаются неполномерные стружки, длина которых с каждым срезом уменьшается, причем толщинааmin срезаемого слоя при выходе зубьев остается постоянной.
Углы входа и выхода зубьев при срезании полномерных стружек соответственно вычисляют по формулам:
φвх= arccos(h/R);
φвых= arccos[(h+t)/R];
h= R-t-hв.
где h — расстояние от оси вала до верхней пласти заготовки, наименьшее расстояние должно быть равно радиусу Rшшайбы (мм) для крепления пилы с учетом безопасного зазора(h=Rш+10), мм;
R— радиус пилы (R= D/2),мм; t— толщина заготовки, мм; hB— необходимый выступ зубьев пилы относительно заготовки, принимаемый равным высоте зубьев (hB = 10... 15 мм).
Угол контакта зубьев с древесинойφк=φвх- φвых. Средняя точкаСнаходится на середине дуги АВ. Средний уголφсрвычисляют по формуле:
Φср=(φвх+ φвых)/2
Форма зуба круглой пилы для поперечного пиления специфична (рис. 1.6, II). Зуб имеет переднюю поверхность лезвия 1,положение которой относительно плоскости вращения пилы определяется продольными углами: передним ɣпр = -25°, задним αпр= 65° и углом заострения βпр = 50°. В сечении поперечной плоскостью,
параллельной оси вращения пилы и нормальной вектору скорости резания υ,передняя поверхность зуба имеет соответственно поперечные углы:αпп,βпп , ɣпп(рис. 1.6, сеч. А—А).
Для измерения величины заострения зуба используют нормальный уголβн между передней и задней поверхностями лезвия в сечении плоскостью, перпендикулярной режущей кромке 2.
Для исключения трения о стенки пропила кончики зубьев должны формировать ширину пропила больше толщины полотна пилы. Увеличение ширины зуба на одну сторону получают разворотом (отгибом кончиков зубьев), плющением или боковым свесом припаянной пластины твердого сплава.
Поперечное пиление разведенными зубьями осуществляется следующим образом (рис. 1.6, III). Левый зуб 4 внедряется в древесину и главной режущей кромкой 2 надрезает волокна древесины, формируя обработанную поверхность 3 (левую стенку пропила). Идущий следом правый зуб 5 аналогично формирует другую поверхность 6 (правую стенку пропила). При этом главные режущие кромки осуществляют резание в торец (угол встречи с волокнами равен 90°). Древесина, заключенная между левой и правой стенками пропила, деформируется, сминается передней поверхностью лезвия попеременно левого и правого зуба. Это приводит к периодическому скалыванию элементов стружки по волокнам древесины (на рис. 1.6, III поверхность скалывания 7 показана пунктиром).
Продольное пиление круглой пилой (вдоль волокон). В этом случае форма зубьев и их угловые параметры должны быть другими. Поперечное сечение получаемых стружек имеет вид, показанный на рис. 1.6, IV. Ширина пропила Ьпр складывается из толщины диска пилы bи удвоенной величины бокового свеса (уширения на сторону) зубьев Ь1т.е. bnp= Ь+2Ь1.
Величина бокового свеса Ь1зависит от породы древесины и режима пиления: для разведенных зубьев Ь1= 0,3...0,4, для плющеных —Ь1-=0,25...0,36 мм.
Так как зуб пилы отогнут в одну сторону на величину Ь1 то срезаемый им слой в поперечном сечении имеет сложную ступенчатую форму. В расчетах сложный профиль сечения заменяют эквивалентным прямоугольным сечением шириной Ьи толщиной
аср =bnpа/b,где а = Szsinφсрb— толщина диска пилы, мм.
Для плющеных зубьев и зубьев, оснащенных пластинами из твердого сплава, аср = а.
Шероховатость
поверхности Rттax , мкм……… 100 200 320 500800
Подача на зуб Szмм,
при пилении:
поперечном ………………………0,05 0,15 0,20 0,50 0,8
торцово-продольном …………..0,10 0,20 0,35 0,80 1,0
Качество обработки определяется в основном подачей на зуб Szвеличина которой зависит от шероховатости получаемой поверхности Rmmax.
При продольном пилении шероховатость поверхности пропила определяется в основном глубиной рисок, оставляемых зубьями пилы. Глубина рисок больше у той кромки детали, где зубья выходят из пропила, причем неровности увеличиваются с увеличением угла выхода зубьев и подачи на зуб. Допустимые значения подачи на зуб при продольном пилении острыми круглыми пилами находят по табл. 1.1.
Таблица 1.1
Допустимые значения подачи на зуб при продольном пилении острыми пилами(р=5…10 мкм)
Шероховатость поверхности Rmmax, мкм, не более |
Подача на зуб Sz мм, при угле выхода φвых, |
||||
от 20 до 50 |
от 60 до 70 |
от 20 до 50 |
от 60 до 70 , |
||
для разведенных зубьев |
для плющеных зубьев |
||||
1200 |
1,2 |
1,0 |
1,8 |
1,5 |
|
800 |
1,0 |
0,8 |
1,5 |
1,2 |
|
500 |
0,8 |
0,5 |
11 |
0,75 |
|
320 |
0,3 |
0,1 |
0,45 |
0,15 |
|
200 |
0,1 |
0,07 |
0,15 |
0,07 |
|
100 |
0,07 |
— |
0,07 |
— |
Таким образом, для повышения качества пиления требуется уменьшать подачу на зуб Sz,однако при малых значениях Szувеличивается скорость затупления зубьев и уменьшается общее время работы инструмента.
