14.4. Акустические материалы
Акустическими материалами называют материалы, снижающие энергию звуковых волн, т.е. уменьшающие шум в помещениях.

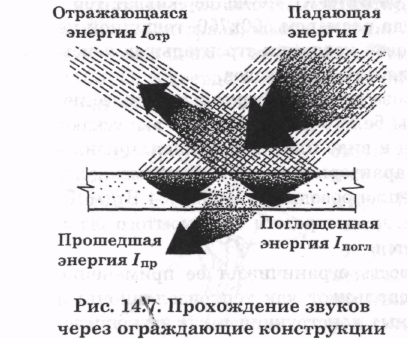

Рис. 50 . Прохождение звуков через ограждение конструкции
Акустические материалы выполняют разные задачи: для учебных, жилых, культурно-бытовых, производственных зданий акустическое благоустройство заключается в снижении уровней внешних шумов до допустимого; для зданий общественного назначения, кроме этого, важно обеспечить хорошую слышимость и разборчивость; для концертных залов и других музыкальных помещений еще необходима естественность звучания инструментов и голоса. Решение этих задач зависит от правильного выбора эффективных акустических материалов. Звуковая энергия, падающая на ограждающую конструкцию (стену, пол, потолок), частично отражается от ее поверхности, частично поглощается материалом, а частично про ходит через него (рис. 14.7). В зависимости от назначения акустические материалы делят на звукопоглощающие и звукоизоляционные. Способность материала пропускать звук называют звукопроницаемостью материала, отражать или поглощать звук — звукоизоляцией. Материалы, поглощающие звук, называют звукопоглощающими материалами, а материалы, способные изолировать помещение от проникновения звука, звукоизоляционными.
Звукоизоляционные материалы служат для обеспечения звукоизоляции ограждений, перекрытий, стен, перегородок. Основное их назначение — погасить ударные шумы, которые возникают при вибрации механизмов, ходьбе, передвижении детали или снаружи здания.
По структуре звукоизоляционные материалы подразделяют на ячеисто-губчатые (резиновые изделия, поропласты), волокнистые (минераловатные, стекловатные и др.), зернистые (опилкобетоны и др.). По форме их делят на маты, плиты, полосовые штучные прокладки, рулоны, засыпки.
Звукоизоляционные материалы изготовляют из органического или минерального сырья. Звукоизоляционными материалами являются минераловатные или стекловатные маты и плиты на синтетическом связующем, древесно-волокнистые изоляционные плиты, плиты из полистирольного пенопласта и некоторые другие пористые материалы. К звукоизоляционным можно также отнести материалы для полов на основе полимеров: поливинилхлоридный линолеум на войлочной и пористой поливинилхлоридной основе, резиновый линолеум на губчатой резине, ворсовые синтетические покрытия, нанесенные на основку из пенополиуретана или губчатой резины и др.
Звукопоглощающие материалы используют для снижения уровня шумов в промышленных цехах, машинных бюро и т.д., для создания необходимого условия слухового восприятия в учебных аудиториях, зрительных залах или специальных акустических условий в помещениях теле- и радиостанций и т.п.
Звукопоглощающие (отделочные) материалы по характеру поглощения звука подразделяют на пористые, мембранные и перфорированные. Наиболее распространенными являются пористые. В них звуковая энергия поглощается за счет трения частиц воздуха в порах, различных по характеру и диаметру. Лучшим звукопоглощением обладают материалы, имеющие пористость около 80% и диаметр пор до 1 мм.
К ним относят ячеистые бетоны, пеностекло и изделия из них, минераловатные, стекловатные, изоляционные древесно-волокнистые плиты, пенопласты и др. В мембранных материалах сила звука снижается вследствие затраты энергии на вынужденное колебание достаточно массивных и жестких мембран. К ним относят тонкие фанерные листы, жесткие древесно-волокнистые плиты, плотный картон, некоторые ткани и др. Перфорированные звукоизолирующие изделия имеют отверстия, в которых задерживается воздух, препятствующий переносу звука, что создает эффект звукопоглощения. Примером перфорированных изделий могут служить минераловатные, стекловатные, древесно-волокнистые, асбестоцементные плиты.
Рис. 51. Подвесной потолок, выполненный из плит «Акмигран»
В зданиях общественного и культурно-бытового назначения с целью улучшить звукоизоляцию, условия эксплуатации помещений и использовать пространство между потолком и перекрытием для прокладки инженерных коммуникаций различного назначения устраивают потолки, которые состоят из несущих конструкций каркаса и различных лицевых отделочных (звукопоглощающих) элементов. Такие потолки называют подвесными.
Лицевые отделочные элементы подвесных потолков, кроме основного конструктивного назначения, выполняют декоративную, акустическую, светотехническую, санитарно-гигиеническую, огнезащитную и другие функции.
Для устройства подвесных потолков используют различные декоративные звукопоглощающие плиты.
Звукопоглощающие минераловатные облицовочные плиты с отделанной лицевой поверхностью (ГОСТ 17918—72) типов акминит и акмигран (рис. ..) изготовляют из гранул минеральной или стеклянной ваты, крахмального связующего с гидрофобизирующими, антисептирующими и другими добавками.
Акмигран изготовляют, добавляя в указанную смесь бетонит (высокодисперсная глиняная порода) и карбоксилметилцеллюлозу. Акминит имеет тот же состав, что и акмигран, но вместо бетонита используют каолин и поливинилацетатную эмульсию.
Плиты выпускают двух видов — с фаской и без фаски, размером 300x300x20 мм. Плотность плит 350, 400 и 450 кг/м3, предел прочности при изгибе 0,9...1,45 МПа, твердость не менее 1...1,6МПа, влажность не более 1,5% по массе, коэффициент звукопоглощения 0,2...0,8.
Плиты «Акминит» и «Акмигран» предназначены для звукопоглощающей декоративной облицовки потолков и стен внутренних помещений общественных и производственных зданий с относительной влажностью воздуха 70%.
В настоящее время для устройства подвесных потолков широко используют плиты из стекловаты. Стекловолокнистые плиты могут быть с покрытием из ПВХ, стеклоткани, окрашенного стекловолокна. Окрашенная поверхность частично пористая, за счет пористых зон достигается хорошая воздухопроницаемость и звукопоглощающие свойства, покрытие ПВХ обеспечивает водостойкость, а покрытие стеклотканью позволяет выдерживать сильные удары (например, в спортивных залах).
Плиты частично поглощают падающий на них звук (уменьшается эффект эха в помещении), устойчивы к воздействию влаги, имеют низкую плотность и теплопроводность, легко и просто режутся, не повреждаются от ударов, легко чистятся, а плиты с поверхностью из ПВХ можно мыть.
Такие потолки можно применять для отделки торговых залов, современных рабочих кабинетов, лекционных залов, холлов и коридоров, больничных палат, бассейнов, любых санитарно-гигиенических помещений, спортивных залов, лестничных площадок.
Контрольные вопросы и задания
1. Какие материалы называют теплоизоляционными? 2. Какие характерные особенности и свойства имеют теплоизоляционные материалы? 3. Каков экономический эффект применения теплоизоляционных материалов в строительстве? 4. Дайте классификацию теплоизоляционных материалов. 5. Назовите изделия из минеральной ваты, охарактеризуйте их свойства и укажите области применения. 6. Что такое стекловата, как ее получают и какие изделия из нее используются для теплоизоляции? 7. Что такое пеностекло и каковы его свойства? 8. Назовите асбестовые и асбестосодержащие теплоизоляционные материалы. 9. Расскажите о каменной вате и изделиях из нее. 10. Перечислите органические теплоизоляционные материалы и укажите область их применения. 11. Какими свойствами обладает эковата и где ее применяют? 12. Из какого сырья изготовляют арболит и где применяют изделия из арболита? 13. Назовите теплоизоляционные пластмассы. Каковы их свойства и область применения? 14. Какие материалы называют акустическими, каковы их свойства и назначение? 15. Для каких целей применяют звукоизоляционные и звукопоглощающие материалы? Назовите их разновидности.
