1.5.Полевые транзисторы.
1.5.1.Устройство полевого транзистора. Физические принципы, положенные в основу полевых транзисторов, были известны давно, однако их реализация встретила существенные технические трудности. Только в 60-х годах полевые транзисторы начали широко применять в различных областях электроники.
В полевых транзисторах используют эффект воздействия поперечного электрического поля на проводимость канала, по которому движутся носители электрического заряда. Полевые канальные транзисторы имеют существенные преимущества, к которым прежде всего относятся большое входное сопротивление приборов (1010-1015 Ом), большая устойчивость к проникающим излучениям (допускается уровень излучений, на 3-4 порядка больший, чем для биполярных транзисторов), малый уровень собственных шумов, малое влияние температуры на усилительные свойства.
Типы полевых транзисторов: с затвором в виде р-n-перехода и с изолированным затвором.
О снову прибора составляет слаболегированная полупроводниковая пластина р-типа, к торцам которой приложено напряжение Uc, создающее ток Iс через сопротивление нагрузки Rн.

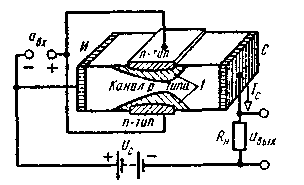

Рис.1.22.Схематическое изображение полевого транзистора с затвором в виде р-n-перехода: И-исток; С — сток; l-обедненный слой.
В полупроводниковой пластине этот ток обеспечивается движением основных носителей заряда. Торец пластины, от которого движутся носители заряда, называется истоком. Торец, к которому движутся носители заряда— стоком. В две противоположные боковые поверхности основной р-пластины вплавлены пластинки типа n. На границе раздела пластин n и р возникают электронно-дырочные переходы, к которым в непроводящем направлении приложено входное напряжение Uвх. Пластины n-типа образуют затвор, а вокруг них образуется слой, обедненный носителями заряда с малой проводимостью. Между обедненными слоями сохраняется канал с высокой проводимостью.
1.5.2.Принцип действия полевого транзистора.

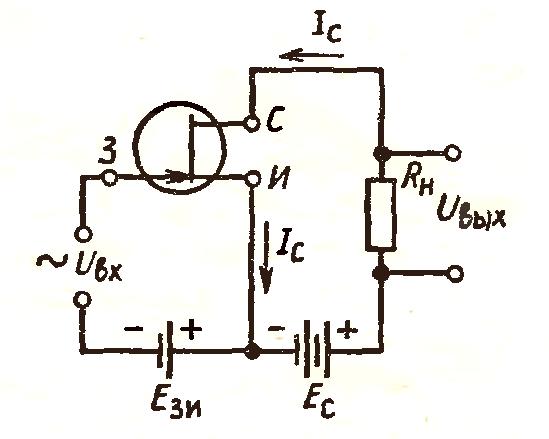

Полевой транзистор с затвором в виде р-n-перехода. С увеличением напряжения на затворе ширина обедненных слоев увеличивается, поперечное сечение канала и проводимость уменьшаются. Т.о., меняя Uвх на затворе, можно менять ток нагрузки и напряжение Uвых.Работу полевого транзистора характеризуют зависимостью тока стока Iс от напряжения между истоком и стоком Uc при разл. напряжениях на затворе Uз.
Рис.1.23.Семейство характеристик полевого транзистора с затвором в виде р-n-перехода.
Сначала с увеличением Uc ток Iс нарастает линейно. Затем наступает режим насыщения и ток перестает расти, т.к.при насыщении напряженность продольного поля в канале складывается с напряженностью поперечн.поля и канал в области стока сужается. Причем, чем больше напряженность продольного поля (Uc), тем больше сужается канал в области стока. Ток насыщения уменьшается при увеличении напряжения на затворе (обратное напряжение р-n-перехода)
Полевой транзистор с изолированным затвором. Основу прибора составляет пластина кремния р-типа.

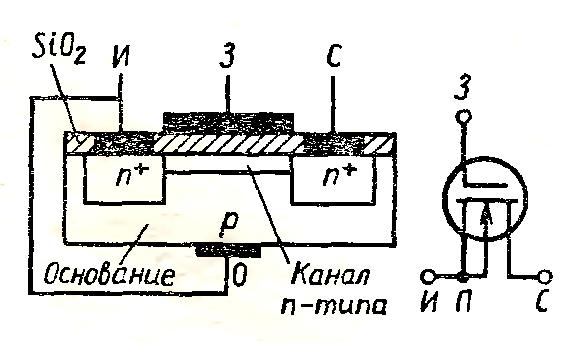

Рис.1.24.Схема полевого транзистора с изолированным затвором и его условное обозначение.
На малом расстоянии друг от друга в поверхность пластины вплавляют донор- ную примесь. Затем поверхность термически обрабатывают и наращивают на ней тонкий (0,1мкм) слой изолятора - диосида. На него накладывают метали- ческую пластину затвора, перекрывающую области донорной примеси n.
В транзисторе токопроводящий канал создается при подаче на затвор напряжения определенной полярности и значения. При отсутствии напряжения транзистор заперт, т.к. один из р-п-переходов смещен в обратном направлении. При положительном напряжении на затворе, в приповерхностном слое основа-ния (между истоком и стоком) будет движение электронов от истока к стоку. Слой между истоком и стоком называется индуцированным каналом. Т.к. индуцированный канал создается при напряжении положительной полярности, то транзистор с таким каналом работает только в режиме обогащения. Из-за простоты изготовления и хороших техн. характеристик транзисторы с индуци-рованным каналом получили наибольшее применение.
Полевые транзисторы могут работать в схеме включения с общим истоком, с общим стоком или с общим затвором.
Достоинства полевых транзисторов:
1.Высокое входное сопротивление, в полевых транзисторах с затвором в виде р-п-перехода -106-109Ом,в транзисторах с изолированным затвором -1013-1015 Ом;
2.Малый уровень собственных шумов;
3.Высокая устойчивость против температурных и радиоактивных воздействий;
4.Высокая плотность расположения элементов при использовании приборов в интегральных схемах.
Полевые транзисторы применяются в схемах усилителей, генераторов и переключателей, в малошумящих усилителях с большим входным сопротивле-нием. Транзисторы с изолированным затвором используются в цифровых и логических схемах, их называют транзисторами типа МДП (металл-диэлектрик— полупроводник).
Маркировка полевых транзисторов. Обозначение транзисторов состоит из шести элементов.
Первый элемент(буква или цифра)-материал, из которого изготовлен: Г или 1- германий, К или 2 - кремний, А или 3- арсенид галлия.
Второй элемент(буква)- класс приборов: Т — биполярные транзисторы, П — полевые транзисторы.

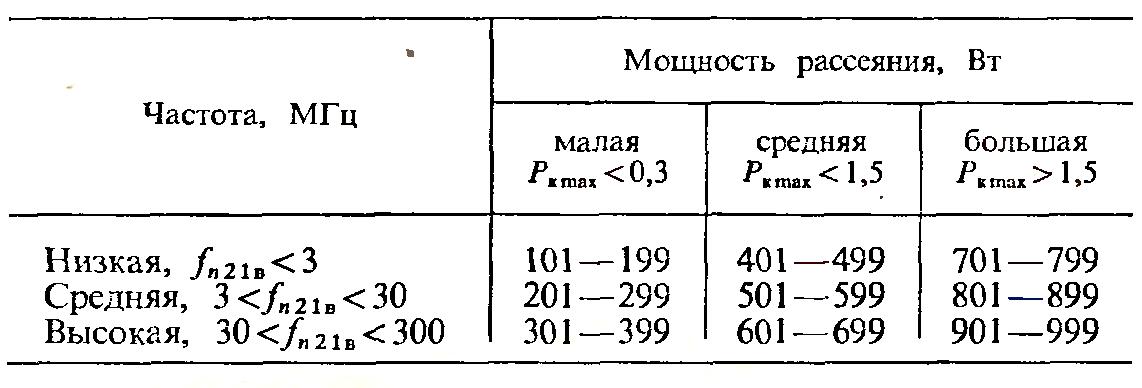

Третий, четвертый и пятый элементы—трехзначное число(таблица выше), первая цифра - классификационный номер, характеризующий назначение прибора (диапазон рабочих частот и мощность), а две последующие цифры от 01 до 99 — порядковый номер разработки типа прибора.
Шестой элемент — буква от А до Я — определяет деление технологического типа на параметрические группы (разновидности типа).
Примеры обозначений:
КТ324А- кремниевый биполярный транзистор, высокочастотный, малой мощности, номер разработки 24, группа А;
1Т806Б-германиевый биполярный транзистор, среднечастотный, большой мощности, номер разработки 06, группа Б;
КП102Е — кремниевый полевой транзистор, низкочастотный, малой мощности, номер разработки 02, группа Е.
