2 Контрольные вопросы

Вопросы по теме «Точка. Прямая. Плоскость»

1. Центральное и параллельное проецирование. Свойства ортогонального проецирования.

2. Что такое чертеж? Образование комплексного чертежа.

3. Комплексный чертеж точки на две и три плоскости проекций. Какие отрезки на чертеже определяют высоту и глубину точки?

4. Комплексный чертеж прямой линии. Восходящие и нисходящие прямые.

5. В чем отличие прямой общего положения от прямых частных положений?

6. Какие прямые называются прямыми уровня?

7. Какие прямые называются проецирующими?

8. Что называется следом прямой? Правила построения следов прямой.

9. Чем на чертеже может задаваться плоскость?

10. Что называется следом плоскости? Правила построения следов плоскости.

11. Какую плоскость называют плоскостью общего положения, плоскостью уровня и проецирующей плоскостью?

12. Какие линии являются главными линиями плоскости?

13. Как на чертеже определить углы наклона прямой общего положения к плоскостям проекций?

14. Сформулируете правило определения натуральной величины отрезка прямой общего положения методом прямоугольного треугольника.

15. Как на чертеже определить отрезок прямой общего положения в заданном отношении?

16. В каких случаях прямой угол проецируется на плоскость проекций в натуральную величину?

17. Какие условия на чертеже необходимо выполнить для определения положения прямой, перпендикулярной плоскости общего положения?

18. Как по проекциям двух прямых можно судить о взаимном расположении прямых в пространстве?

19. Что характерно для проекции геометрических элементов, лежащих в проецирующих плоскостях?

20. Какие следует выполнить построения для нахождения точки пересечения прямой общего положения с плоскостью общего положения?

21. В чем заключается общий прием построения линий пересечения двух плоскостей?

22. При помощи каких точек определяется взаимное положение геометрических элементов на чертеже?

Вопросы по теме «Преобразования комплексного чертежа»

1. Какова цель способов преобразования чертежа?

2. Что остается неизменным при замене фронтальной плоскости проекций новой плоскостью проекций?

3. Сколько и как следует ввести плоскости проекций, чтобы прямую общего положения преобразовать в проецирующую прямую?

4. Как следует ввести новую плоскость проекций, чтобы плоскость общего положения преобразовать в проецирующую?

5. Сколько плоскопараллельных перемещений прямой общего положения необходимо выполнить, чтобы найти натуральную величину отрезка на этой прямой?

6. Сколько плоскопараллельных перемещений плоскости общего положения необходимо выполнить, чтобы найти натуральную величину отрезка прямой, лежащего в этой плоскости?

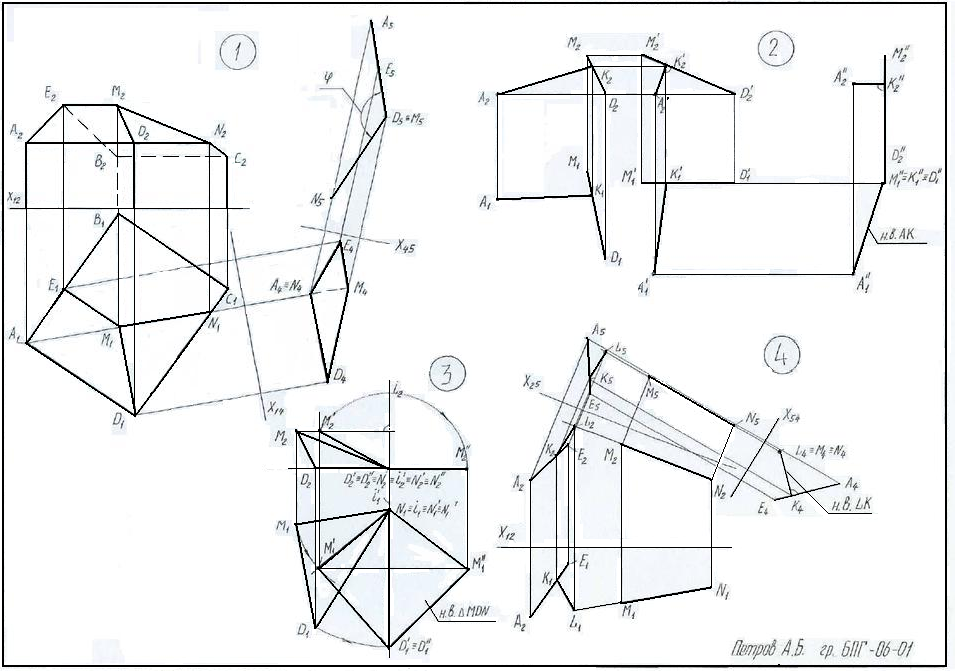

Рисунок 5- Образец выполнения второго листа контрольно-графической работы №1 на тему «Преобразование комплексного чертежа»

3 Задачи для самостоятельной работы над заданием

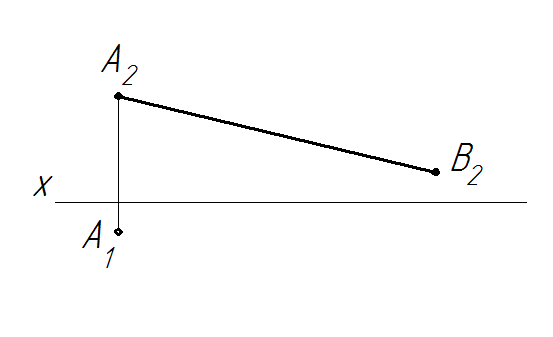

Задача 1. Построить горизонтальную проекцию отрезка АВ, если глубина точки В равна 20 мм. Построить следы прямой.

Задача 2. Построить чертеж отрезка прямой АВ, если точка А лежит в плоскости П₂, а точка В - в плоскости П₁. Определить натуральную величину этого отрезка.

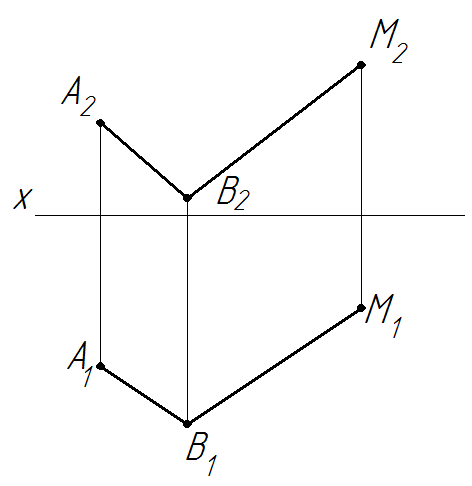

Задача 3. Через точку А провести прямую, перпендикулярную МN. Определить натуральную величину расстояния между точкой и прямой.

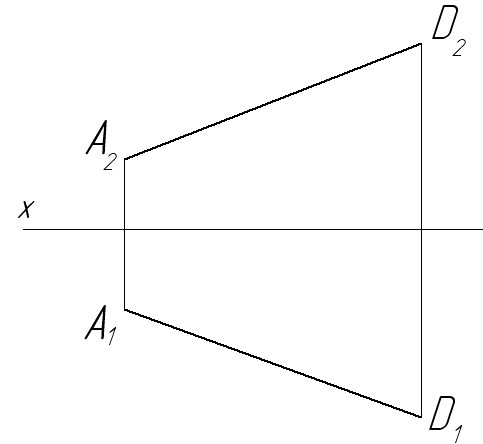

Задача 4. На заданной прямой АD отложить отрезок АС, равный 40 мм. Определить натуральную величину угла наклона данной прямой к фронтальной плоскости проекций. Прямая AD – восходящая или нисходящая?

Задача 5. Определить натуральную величину угла наклона данной плоскости к горизонтальной плоскости проекций.

Данные задачи решаются как без преобразования, так и применяя любой способ преобразования чертежа.
