6 Общие требования к оформлению чертежа операции сборки
Чертеж операции (операций) сборки машины (или узла) должен охватывать все операции (переходы) сборки узла (машины) и включает: эскиз собираемого узла, схему сборки, комплектовочную ведомость деталей и технические требования к собираемому узлу.
Чертеж операции оформляют на листе формата А1. Структура формата для размещения операции сборки показана на рисунке 3.
В зоне 1 листа (рисунок 3) размещается графическое изображение сборочной единицы со всеми собираемыми в ней элементами, с указанием посадок выполняемых соединений и размеров, обеспечиваемых на операции сборки.
В зоне 2 рекомендуется размещать схему сборки, в зоне 3 – комплектовочную ведомость, в зоне 4 – технические требования к выполнению сборки. Порядок внесения элементов сборочной единицы в комплектовочную ведомость должен соответствовать последовательности соединения деталей при сборке.
На свободных участках чертежа между зонами 1–4 допускается размещать дополнительные выносные сечения конструкции сборочной единицы. Пример выполнения чертежа операции сборки дан в приложении Р.
Приложение А
(обязательное)
Пример оформления титульного листа
комплекта технологических документов
Приложение Б
(обязательное)
Пример заполнения маршрутной карты
Приложение В
(обязательное)
Пример заполнения операционной карты
Приложение Г
(обязательное)
Пример заполнения карты эскизов
Приложение Д
(обязательное)
Основная надпись по ГОСТ 3.1103
Приложение Е
(справочное)
Схемы установки заготовок на станках (ГОСТ 3.1107 - 81)
1 Обозначение опор, зажимов и установочных устройств
– неподвижная опора – подвижная опора
– плавающая опора – регулируемая опора
– одиночный зажим – двойной зажим
– центр неподвижный – центр вращающийся
– центр плавающий – оправка цилиндрическая
– патрон поводковый - оправка шариковая
2 Графическое обозначение формы рабочей поверхности
– плоская – сферическая
– цилиндрическая – призматическая
– коническая – рифленая, резьбовая
3 Для указания приводов зажимов применяют следующие обозначения: Р – пневматический; Н – гидравлический; Е – электрический; М – магнитный; ЕМ – электромагнитный; без обозначения – прочие.
Приложение ж
(справочное)

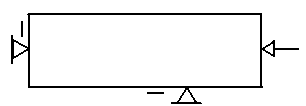

Примеры схем установки заготовки на станках
В самоцентрирующихся призматических тисках |
На цилиндрической оправе с базированием по торцу |
|
|
На центрах, с плавающим центром, в поводковом патроне |
На разжимной цанговой оправке |
|
|
На центрах с подвижным люнетом и с поводком |
На лицевой оправке |
|
|
На центрах, с рифленым и вращающимся центром |
В приспособлении с роликами и базированием по впадинам зуба |
|
|
В цанговом патроне с пневматическим зажимом |
В тисках с опорой на плоскость |
|
|
В трехкулачковом самоцентрирующемся патроне |
В тисках с призматическими губками |
|
|
