Измерители проходящей мощности
Ваттметр проходящей мощности включают в линию передачи между генератором и нагрузкой; его включение не должно вызывать искажений структуры электромагнитного поля в линии или его ослабления. Несоблюдение этих требований приводит не только к значительной погрешности измерения, но и к нарушению режима работы нагрузки. Для измерения проходящей мощности применяют методы ответвления, поглощающей стенки волновода, зондовый, пондеромоторный и метод, основанный на эффекте Холла в полупроводнике.
Метод ответвления реализуется с помощью любых ваттметров поглощаемой мощности в совокупности с направленными ответвителями. Здесь отметим, что они характеризуются переходным ослаблением С=10lg(РП/∆РП) и коэффициентом направленности D = 10 lg (∆РП/∆РО), где Рп — значение падающей мощности в основном тракте; ∆РП и ∆Р0 — значения ответвленной мощности падающей и отраженной волн в измерительном тракте. Коэффициент D обычно составляет 20 ÷ 40 дБ; С = 10 ÷30 дБ.
О
дна

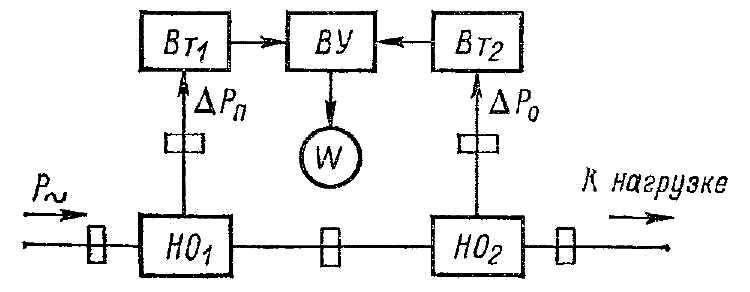

из возможных схем реализации этого
метода приведена на рис. Направленные
ответвители НО1 и НО2 с
одинаковыми характеристиками и
противоположными ориентациями включены
последовательно в линию передачи.
Ответвленные мощности падающей и
отраженной волн измеряются поглощающими
ваттметрами Вт1 и Вт2.
Результат измерения каждым ваттметром
подается на вычитающее устройство ВУ,
на выходе которого включен
магнитоэлектрический измеритель,
градуированный в единицах мощности.
Его показания пропорциональны проходящей
мощности.
Метод поглощающей стенки реализуется в конструкции, состоящей из отрезка волновода, часть боковой стенки которого заменена поглощающей платиновой пленкой. При прохождении по волноводу энергии СВЧ-пленка нагревается, ее сопротивление изменяется. Измерительный узел, выполняемый обычно по мостовой схеме, позволяет измерить проходящую мощность СВЧ, замещая ее мощностью постоянного токa. Метод позволяет измерять малые, средние и большие мощности на участках рабочих диапазонов частот волноводов. Метод прост и надежен. Большим недостатком метода является инерционность и значительная погрешность измерения. Для уменьшения погрешности применяют предварительною калибровку на постоянном токе.
Зондовый метод основан на измерении напряженности электромагнитного поля (обычно его электрической составляющей) в нескольких точка линии передачи и определении проходящей мощности по известным соотношениям. Напряженность поля измеряется зондами, представляющими собой миниатюрные преобразователи с элементами связи. Зонды характеризуются коэффициентом преобразования и амплитудной характеристикой. В большинстве случаев применяют зонды в виде металлических или полупроводниковых термопар, которые погружаются в полость волновода на 0,1—0,2 мм в определенном порядке. Чисто зондов колеблется от двух до восьми. Мощность СВЧ вызывает нагрев термопар, и на их выходных (холодных) концах появляется термоЭДС, пропорциональная проходящей мощности. Метод прост, позволяет измерять средние и большие мощности; индикация возможна простым стрелочным прибором. К недостаткам следует отнести значительную погрешность (больше 10%), зависимость показаний от точности согласования, узкополосность и необходимость калибровки на рабочих уровнях мощности.
Пондермоторный (механический) метод обеспечивает высокую точность (погрешность меньше 1 %), однако ваттметры малонадежны, неудобны в работе. Метод используется преимущественно в метрологических исследованиях.
Измерение мощности преобразователями Холла . Прямое перемножение при измерении мощности можно также получить, используя полупроводниковые преобразователи Холла.
Е
сли
специальную полупроводниковую пластину,
по которой течет ток I
(показан пунктиром на рис. а), возбуждаемый
электрическим полем напряженностью Е,
поместить в магнитное поле с напряженностью
Н (индукцией В), то между ее точками,
лежащими на прямой, перпендикулярной
направлениям протекающего тока I
и магнитного поля, возникает разность
потенциалов (эффект Холла), определяемая
как
где k — коэффициент пропорциональности.
С
огласно
теореме Умова-Пойнтинга, плотность
потока проходящей мощности СВЧ-колебаний
в некоторой точке поля определяется
векторным произведением электрической
и магнитной напряженностей этого поля:
П=[Е.Н]. Отсюда, если ток I
будет функцией электрической напряженности
Е, то с помощью датчика Холла можно
получить следующую зависимость
напряжения от проходящей мощности:
Ux=gP, где g—постоянный коэффициент,
характеризующий образец — частоту и

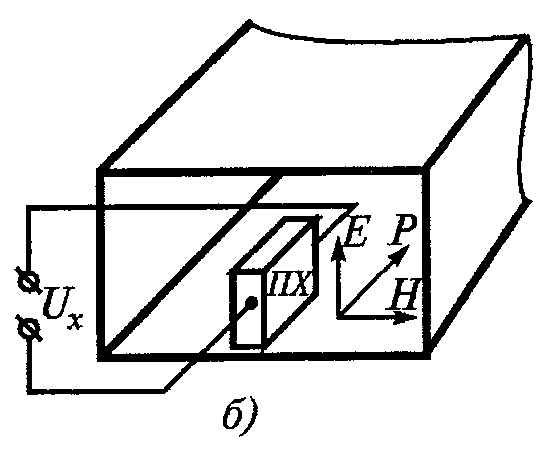

пр. Для измерения такой мощности пластину
полупроводника (пластинку Холла—ПХ)
помещают в волновод, как показано на
рис. б. Рассмотренный измеритель
проходящей мощности обладает следующими
достоинствами:
• может работать при любой нагрузке, а не только при согласованной;
• высокое быстродействие ваттметра дает возможность применять его при измерении импульсной мощности. Однако практическая реализация ваттметров на эффекте Холла — достаточно сложная задача в силу многих факторов. Тем не менее, существуют ваттметры, измеряющие проходящую импульсную мощность до 100 кВт с погрешностью не более 10 %.
Ваттметры на основе эффекта «горячих» носителей тока. Из курса физики известно, что под воздействием электрического поля в полупроводнике увеличивается средняя хаотическая скорость свободных носителей заряда (электронов или дырок), что эквивалентно повышению их температуры относительно температуры кристаллической решетки материала. Это явление в теории полупроводников называемся разогревом носителей зарядов.
Если осуществить неоднородный «разогрев» полупроводниковой пластины, то должен возникнуть поток носителей зарядов из «горячей» области в «холодную». Вместе с тем оказывается, что ток в разомкнутой цепи равен нулю. Это обстоятельство свидетельствует о возникновении ЭДС, противодействующей движению зарядов. Величина такой ЭДС зависит от степени «разогрева» полупроводниковой пластины.
Для усиления эффекта неоднородному «разогреву» следует подвергать полупроводник, концентрация носителей в котором пространственно неоднородна. Если «разогрев» осуществляется полем СВЧ, то по значению ЭДС можно судить о проходящей мощности СВЧ. Поскольку интервал установления температуры носителей зарядов на несколько порядков меньше времени установления температуры кристаллической решетки, ваттметры на основе разогрева носителей зарядов позволяют непосредственно измерять импульсную мощность при длительностях импульсов до 0,1 мкс. Основными узлами такого ваттметра являются приемный преобразователь с полупроводниковым элементом и измерительное устройство с цифровым отсчетом.
ПРИМЕРЫ: М1-6, М1-10, ВПО-1, ВПО-2, ВПО-3, ВПО-4, Я2М-21, М3П-1810
