2.3.2 Строительные сварные конструкции
Номенклатура строительных сварных конструкций является наиболее разнообразной. Они применяются при строительстве промышленных зданий, складов, галерей, каркасов и перекрытий спортивных сооружений. Некоторые виды строительных конструкций, применяемых при строительстве промышленных зданий, представлены на рисунке 18.
Каркасы промышленных зданий содержат колонны, фермы перекрытий, подкрановые балки.
Колонны устанавливаются в одноэтажных производственных зданиях высотой от 10,8 до 18,0 м, пролетами от 18 до 36 м; с одноярусным расположением кранов, возводимых в районах с расчетной температурой наружного воздуха минус 65°С и выше и сейсмичностью до 9 баллов включительно. Шаг колонн в производственных зданиях 6 или 12 м.
Колонны в производственных цехах воспринимают нагрузку от кровли и от подкрановых балок, устанавливаемых на них. Нижняя часть колонн имеет опорную плиту (с ребрами жесткости), передающую нагрузку на бетонный фундамент.
Конструкция колонн зависит от величины воспринимаемой нагрузки и места установки – у стены цеха или между его пролетами. Колонны, устанавливаемые у стен, имеют одну опорную площадку для установки подкрановых балок. Колонны, устанавливаемые между пролетами, имеют опорные площадки для установки подкрановых балок с двух сторон (рис. 19). Подкрановые балки (рис.20) предназначаются для размещения на них подкрановых рельсов и перемещающихся по ним мостовых кранов и кран-балок.
Балками называют
также элементы конструкций, предназначенные
для восприятия вертикальных неподвижных
нагрузок от опирающихся на них
Рис. 18. Элементы каркасов промышленных зданий
а) – с колоннами сплошного сечения, б) – со ступенчатыми колоннами сплошного сечения, в) – со ступенчатыми колоннами сквозного сечени,

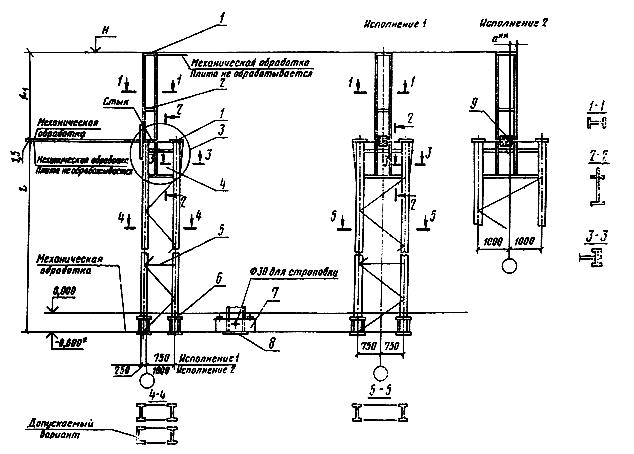

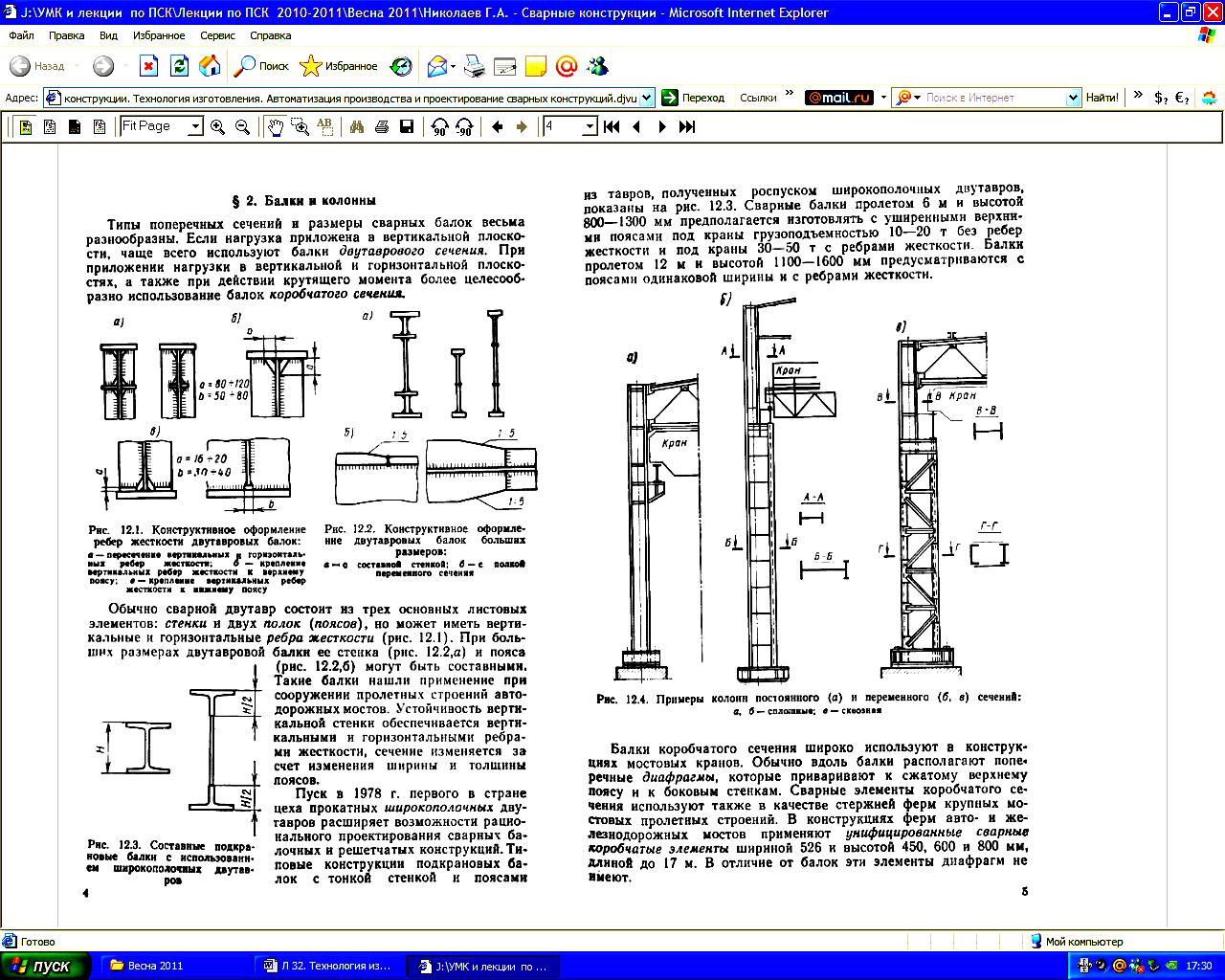

Рис. 19. Общий вид колонн крайнего ряда (устанавливаемых у стен цехов)
и среднего ряда (устанавливаемых между смежными пролетами цехов)
элементов станин, различных конструкций рам, каркасов вагонов, автобусов, других видов машин.
Рис. 20. Пример конструкции подкрановой балки
1 - верхний пояс; 2 - нижний пояс; 3 - стенка балки; 4 - ребра жесткости;
5 - опорные ребра

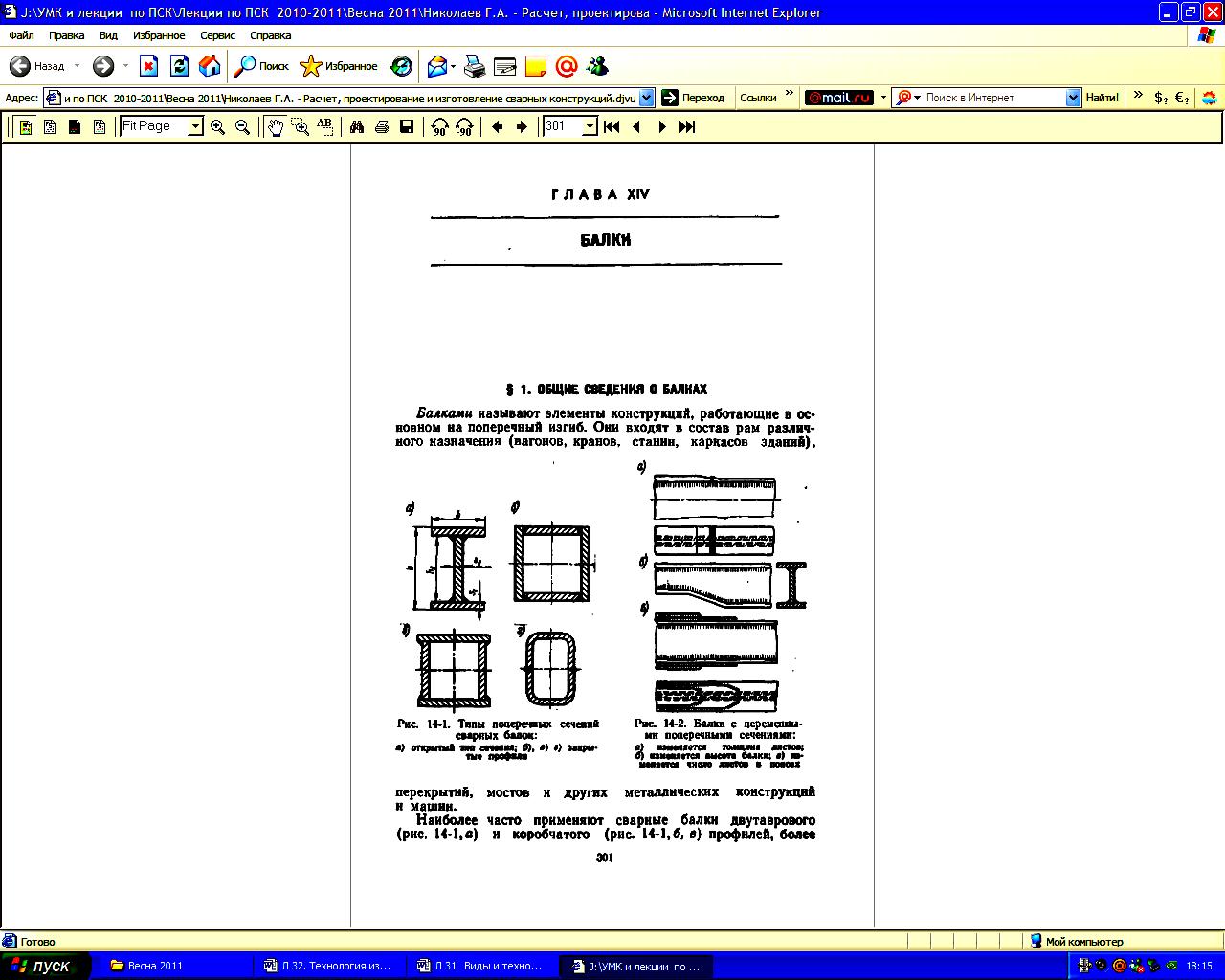

Наиболее часто подкрановые балки проектируются и изготавливаются с двутавровым или коробчатым поперечным сечением (рис. 21)
Рис. 21. Типы поперечных сечений подкрановых балок
Балки должны изготавливаться пролетами (длиной) 6 м или 12 м в соответствии с требованиями стандартов ГОСТ 23121-78, ГОСТ 23118-78 и СНиП III-18-75 по рабочим чертежам КМД, утвержденным в установленном порядке.
Фермы проектируются и изготавливаются для сооружения разнообразных объектов. Они могут предназначаться для изготовления козловых и мостовых кранов большой грузоподъемности (рис.22. а, б, в), для сооружения галерей (рис.22 а, б, д) и железнодорожных мостов (рис.12.7 г, е). Наибольшее количество ферм, называемых стропильными, проектируется и изготавливается для перекрытия промышленных зданий цехов и складов (рис. 22 а, б, г, ж), дворцов спорта (рис. 22 в) и других видов сооружений гражданского назначения.
Типы поперечных сечений поясов, раскосов и других элементов ферм элементов ферм представлены на рис. 23.
Стропильные стальные фермы должны удовлетворять требованиям стандартов ГОСТ 23118-78 и ГОСТ 23119-78. Элементы строительных стропильных ферм наиболее часто выполняют из парных уголков, соединенных в тавр.
ж)

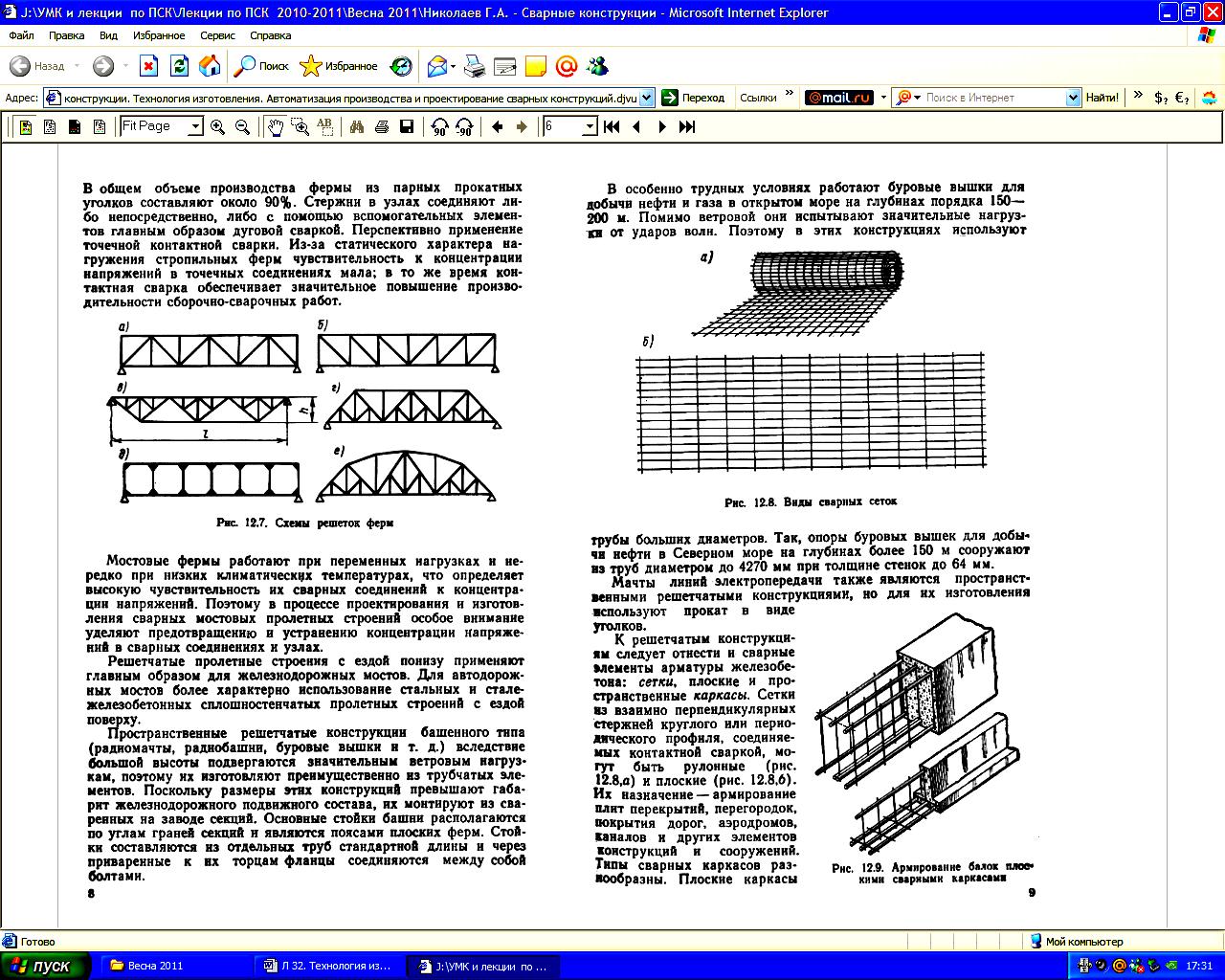

Рис. 22. Схемы решеток ферм длиной
Рис. 23. Типы поперечных сечений элементов ферм
По ГОСТ 23119-78 строительные стропильные фермы изготавливают для производственных зданий с пролетами (шириной) 18, 24, 30 и 36 м.
