2.1 Система очистки бурового раствора
Циркуляционные системы очистки буровых установок предназна чены для очистки и переработки бурового раствора, приготовления и сохранения уровых растовов, транспортирования его от устья скважины до входа буровых насосов при бурении нефтяных и газовых скважин. В зависимости от необходимой степени очистки бурового раствора применяется трех- или четырехступенчатая очистка, которая обеспечивает необходимые технологические свойства раствора.
|
Основные функции, выполняемые ЦС (рисунок 2.1):
транспортирование раствора от устья скважины до очистного оборудования;
очистка бурового раствора от частиц выбуренной породы и сброса их в амбар (или в автомобиль при без амбарном бурении);
дегазация бурового раствора;
регулирование содержания твердой фазы в буровом растворе с помощью центрифуги;
химическая обработка и хранение раствора;
подвод раствора к буровым насосам;
подача раствора в емкость для долива;
приготовление бурового раствора;
сбор стоков с приямков шламовых насосов;
сбор конденсата с паровых регистров емкостей и с отопительных агрегатов.
Электрооборудование и трассировка – выполнение с соблюдением взрывобезопасности. В модулях ЦС предусмотрена естественная и принудительная вентиляция.

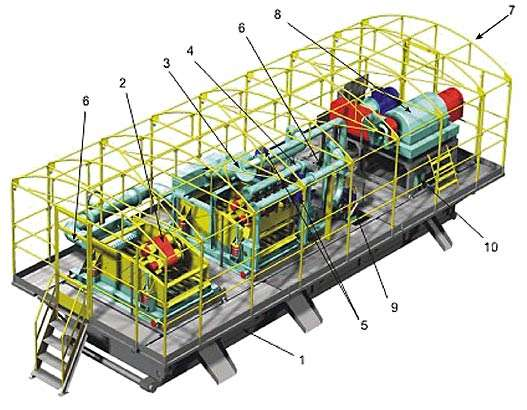

Рисунок 2.1 – Блок циркуляционной системы очистки б уровых установок
(1 – емкость, 2 – виброситы, 2 – пескоотделитель гидроциклонный, 3 – илоотделитель, 4 – насосный агрегат, 5 – трубопроводная обвязка с запорно-распределительной арматурой, 6 – укрытие, 7 – блок центрифуг, 8 – насос, 9 – перемешиватель лопастной)
Состав оборудования может быть скомпанован по желанию заказчика.
3.1 Состав системы очистки бурового раствора
В состав циркуляционной системы может входить следующее оборудование: вибросито, ситогидроциклонная установка, пескоотделитель, илоотделитель, дегазатор, центрифуга, перемешиватель механический, гидроперемешиватель, смеситель с воронкой, фрезерно-струйная мельница, глиномешалка конвейер винтовой и т.д. Все эти оборудования обеспечят высококачественную работу циркуляционной системы буровой установки.
3.2 Гидроциклонные пескоотделители
Г идроциклонные пескоотделители (рисунок 3.1) представляют собой вторую стадию удаления твердых частиц из буровых растворов. Их основной функцией является удаление твердых частиц диаметром 40-74 микрона. Простота конструкции и оптимальное соотношение конусности рабочих элементов позволяет добиваться хороших показателей очистки. Гидроциклоны изготовлены из износостойкого полиуретана, а наиболее изнашиваемая часть конуса выполнена как отдельная быстрозаменимая часть. Все части гидроциклона соединены быстроразъемными хомутами.

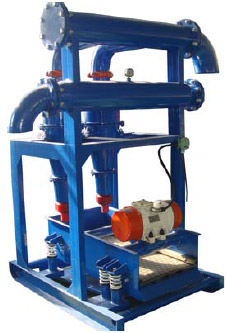

Рисунок 3.1 - Гидроциклонный пескоотделитель
В зависимости от свойств бурового раствора на пескоотделитель могут быть установлены насадки с разным диаметром сбросовых отверстий (таблица 3.1). Пескоотделители TSC могут устанавливаться как отдельный узел, так и в составе очистителя бурового раствора н а раме над любым типом вибросит.
Таблица 3.1 – Характеристики пескоотделителей
