3.5 Выносные элементы
Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.
|
Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом). При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т. п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии – выноски. Над изображением выносного указывают обозначение и масштаб, в котором он выполнен (рис. 28). Выносной элемент следует располагать, по возможности, ближе к соответствующему месту на изображении предмета. |
Рисунок 28. Оформление выносного элемента |
3.6 Условности и упрощения
Условности и упрощения это правила позволяющие сделать чертеж более простым, понятным и уменьшить время на его выполнение. ГОСТ 2.305-68 устанавливает следующие условности и упрощения:
1. Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения ограниченную осевой линией или немного более половины изображения с проведением в последнем случае линии обрыва (рис. 14) .
|
|
|
Рисунок 29. Образец изображения равномерно расположенных элементов |
Рисунок 30. Образец изображения равномерно расположенных элементов |
Рисунок 31. Образец изображения равномерно расположенных элементов |
|
2. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один – два таких элемента (например, одно – два отверстия, рис. 6), а остальные элементы показывают упрощенно или условно (рис. 29). Допускается изображать часть предмета (рис. 30, 31) с надлежащими указаниями о количестве элементов, их расположении и т. п. 3. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (рис. 32, 33). |
|
Рисунок 32. Образец оформления линий пересечения поверхностей |
||
|
|
|
Рисунок 33. Образец оформления линий пересечения поверхностей |
Рисунок 34. Образец оформления плавного перехода от одной поверхности к другой |
Рисунок 35. Образец оформления плавного перехода от одной поверхности к другой |
|
|
|
Рисунок 36. Образец оформления плавного перехода от одной поверхности к другой |
Рисунок 37. Образец оформления плавного перехода от одной поверхности к другой |
Рисунок 38. Образец оформления плавного перехода от одной поверхности к другой |
|
4. Плавный переход от одной поверхности к другой показывается условно (рис. 34, 35, 36) или совсем не показывается (рис. 37, 38, 39 ). Допускаются упрощения, подобные указанным на рис. 40, 41. |
|
|
|
|
Рисунок 39. Образец оформления плавного перехода от одной поверхности к другой |
Рисунок 40. Образец оформления плавного перехода от одной поверхности к другой |
Рисунок 41. Образец оформления плавного перехода от одной поверхности к другой |
5. Такие детали, как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показываются нерассеченными на сборочных чертежах гайки и шайбы. Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента. Если в подобных элементах детали имеется местное сверление, углубление и т. п., то делают местный разрез, как показано на рис. 11, 12.
6. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т. п.) размером (или разницей в размерах) на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения, в сторону увеличения.
|
|
Рисунок 42. Образец изображения незначительных уклонов |
Рисунок 43. Образец изображения незначительной конусности |
7. Допускается незначительную конусность или уклон изображать с увеличением. На тех изображениях, на которых уклон или конусность отчетливо не выявляются, например, главный вид на рис. 42 или вид сверху над черт. 43, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном или меньшему основанию конуса.
|
8. При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями (рис. 44). 9. Предметы или элементы, имеющие постоянные или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.), допускается изображать с разрывами. Частичные изображения и изображения с разрывами ограничивают одним из следующих способов: 9.1. Сплошной тонкой линией с изломом, которая может выходить за контур изображения на длину от 2 до 4мм. Эта линия может быть наклонной относительно линии контура (рис. 45); |
Рисунок 44. Образец обозначения плоских поверхностей |
Рисунок 45. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение |
9.2. Сплошной волнистой линией, соединяющей соответствующие линии контура (рис. 46); 9.3. Линиями штриховки (рис. 47). 10. На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т. д. допускается изображать эти элементы частично, с возможным упрощением (рис. 48). 11. Для упрощения чертежей или сокращения количества изображений допускается: 11.1. Часть предмета, находящуюся между наблюдателем и секущей плоскостью, изображать штрих – пунктирной утолщенной линией непосредственно на разрезе (наложенная проекция, рис.49); 11.2. Применять сложные разрезы (рис. 50); 11.3. Для показа отверстия в ступицах зубчатых колес, шкивов и т. п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия (рис. 51) или паза (рис.41); |
Рисунок 46. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение
|
|
Рисунок 47. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение |
|
Рисунок 48. Образец изображения накатки |
11.4.Изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость (рис. 6).
|
|
|

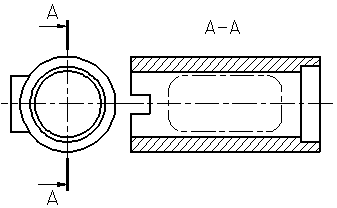

Рисунок 49. Изображение части предмета, находящейся между наблюдателем и секущей плоскостью |

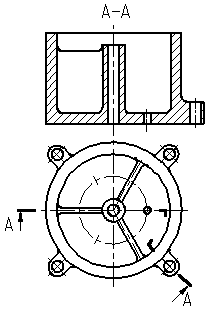

Рисунок 50. Образец применения сложного разреза |
Рисунок 51. Образец изображения отверстия в ступице зубчатого колеса |

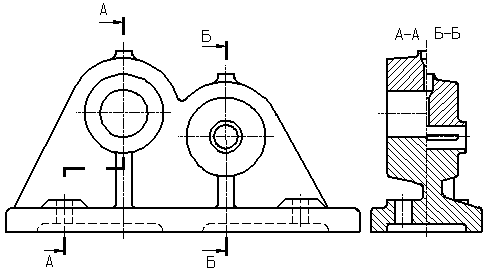

Рисунок 52. Пример совмещения разрезов |
12. Если вид сверху не является необходимым и чертеж составляется из изображений на фронтальной и профильной плоскостях проекций, то при ступенчатом разрезе линия сечения и надписи, относящиеся к разрезу, наносятся так, как показано на рис. 52. 13. Условности и упрощения, допускаемые в неразъемных соединениях, в чертежах электротехнических и радиотехнических устройств, зубчатых зацеплений и т. д., устанавливаются соответствующими стандартами. 14. Условное графическое обозначение «повернуто» должно соответствовать рис. 53 и «развернуто» – рис.54. |
|
|
|
|
Рисунок 53. Знак повернуто |
Рисунок 54. Знак развернуто |
|
