Инженерная графика

Расчетно-графические работы

Выполнил: Студент_____________

Группа ___________

Шифр ______________

Проверил: ____________________

Губкин

2011

а)

Н омер РГР

Номер темы

б) Номер варианта

					МГОУ 04.01.10
					Геометрическое черчение	Литера			Масса		Масштаб
						У					1:1
Разраб.		Ф.И.О.
Проверил
						Лист				Листов
						Группа Шифр
Н.контр.
Утв.

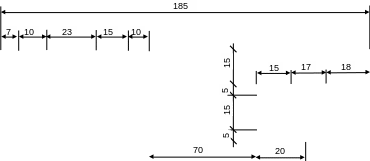

Рис.1

РГР № 1. Требования, предъявляемые стандартами ЕСКД к выполнению чертежей. Построение очертания кулачка

Задание по РГР №1 Построить очертание кулачка. Пример выполнения дан на рис.2, данные для своего варианта взять из табл.1.

Графическую работу выполняют на листе чертежной бумаги формата А3 карандашом.

Порядок выполнения. Изучить основные положения ГОСТ 2.301-68, 2.302-68, 2.303-68, 2.304-68, 2.306-68, 2.307-68, данные в сборнике стандартов «Единая система конструкторской документации», и рекомендуемую литературу. Следует иметь рабочую тетрадь и записывать в нее основные положения. Ознакомиться с содержанием чертежа к РГР 1 (рис.2). Прочитать «Основные рекомендации по выполнению чертежей» к разделу «Инженерная графика» методических указаниях. Изучить методические указания к данной теме и приступить к выполнению графической работы.

Указания по выполнению РГР 1. В связи с огромным развитием автоматики можно встретить в самых разнообразных механизмах плоские кулачки и копиры. В заданиях к теме 1 очертания кулачков включают две лекальные кривые и дугу радиуса R, угол которой определяет время «выстоя» механизма, получающего движение от кулачка.

Построение очертания кулачка в каждом варианте следует начинать с нанесения осей координат Ох и Оу. Затем строят лекальные кривые по их заданным параметрам и выделяют участки, входящие в очертание кулачка. После этого можно вычертить главные переходы между лекальными кривыми. При этом следует учесть, что во всех вариантах через точку D проходит касательная к эллипсу.

В табл.1 обозначение R_х показывает, что величина радиуса определяется построением. На чертеже вместо R_х надо проставить соответствующее число со знаком «».

Таблица 1. Данные для построения очертания кулачка (размеры, мм)

Варианты		R							R1					R2							R3						a							b							d						d1							h								t									x							y
1		115							35					55							35						75							45							40						55							12								45									115							70
11		110							45					50							40						70							40							35						50							10								40									120							60
Варианты		R							R1					R2							R3						a							b							d						d1							h								t									x							y
2		120							100					50							30						80							50							45						40							14								50,5									40							35
12		115							110					75							40						90							55							50						45							16								56									45							40
Варианты		R					R1						R2						R3							A							b						d						d1							h						t							x							y							y1
3		95					35						35						25							70							50						40						60							12						45							100							85							40
13		90					40						40						25							75							45						40						60							12						45							110							90							35
Варианты		r							R1					R2							R3						a							b							d						d1							h								t									x							y
4		115							35					55							35						75							45							40						55							12								45									115							70
14		110							45					50							40						70							40							35						50							10								40									120							60
Варианты		S1		a1							b1					R									A						b							y				y1						R1							R2						R3							d							h					t
5		125		52							65					110									100						65							85				45						15							30						80							50							16					56
15		120		50							60					100									90						60							82				40						10							25						75							45							14					50,5
Варианты		R				R1							R2							R3						A						b								d						d1							H							t							x							y								y1
6		95				35							35							25						70						50								40						60							12							45							100							85								40
16		90				40							40							25						75						45								40						60							12							45							100							90								35
Варианты		R	R1							R2							R3						S						a							a1						b							b1							d							h						t							x							y
7		100	35							30							20						115						60							45						40							50							45							14						50,5							135							54
17		95	50							40							18						120						55							40						45							52							50							16						56							130							45
Варианты	R				R1							R2						R3						S						a							a1						b							b1							d							h						t							x							y
8	100				35							30						20						115						60							45						40							50							45							14						50,5							135							54
18	95				50							40						18						120						55							40						35							52							50							16						56							130							45
Варианты	R							R1							R2							R3						a							b									d							d1								h							t							x								y
9	115							35							55							35						75							45									40							55								12							45							115								70
10	110							45							50							40						70							40									35							50								10							40							120								60

РГР № 2. Построение трех видов по данному наглядному изображению предмета

Задание по РГР №2 Построить три вида детали по данному наглядному изображению в аксонометрической проекции. Пример выполнения дан на рис.3. Индивидуальные задания на рис.4 (слева над изображением указаны номера вариантов).

Графическую работу выполняют на листе чертежной бумаги формата А3 карандашом.

Порядок выполнения.

1. Изучить ГОСТ 2.305-68 и рекомендованную литературу.

2. Внимательно ознакомиться с конструкцией по ее наглядному изображению и определить основные геометрические тела, из которых она состоит.

3. Выделить на листе бумаги соответствующую площадь для каждого вида детали.

4. Нанести тонко карандашом все линии видимого и невидимого контура, расчленяя деталь на основные геометрические тела.

5. Нанести все необходимые выносные и размерные линии.

6. Проставить размерные числа на чертеже.

7. Заполнить основные надписи и проверить правильность всех построений.

8. Обвести чертеж карандашом.

Указания по выполнению РГР № 2.

Правила прямоугольного (ортогонального) проецирования, лежащие в основе всякого чертежа, изучаются в курсе начертательной геометрии.

Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

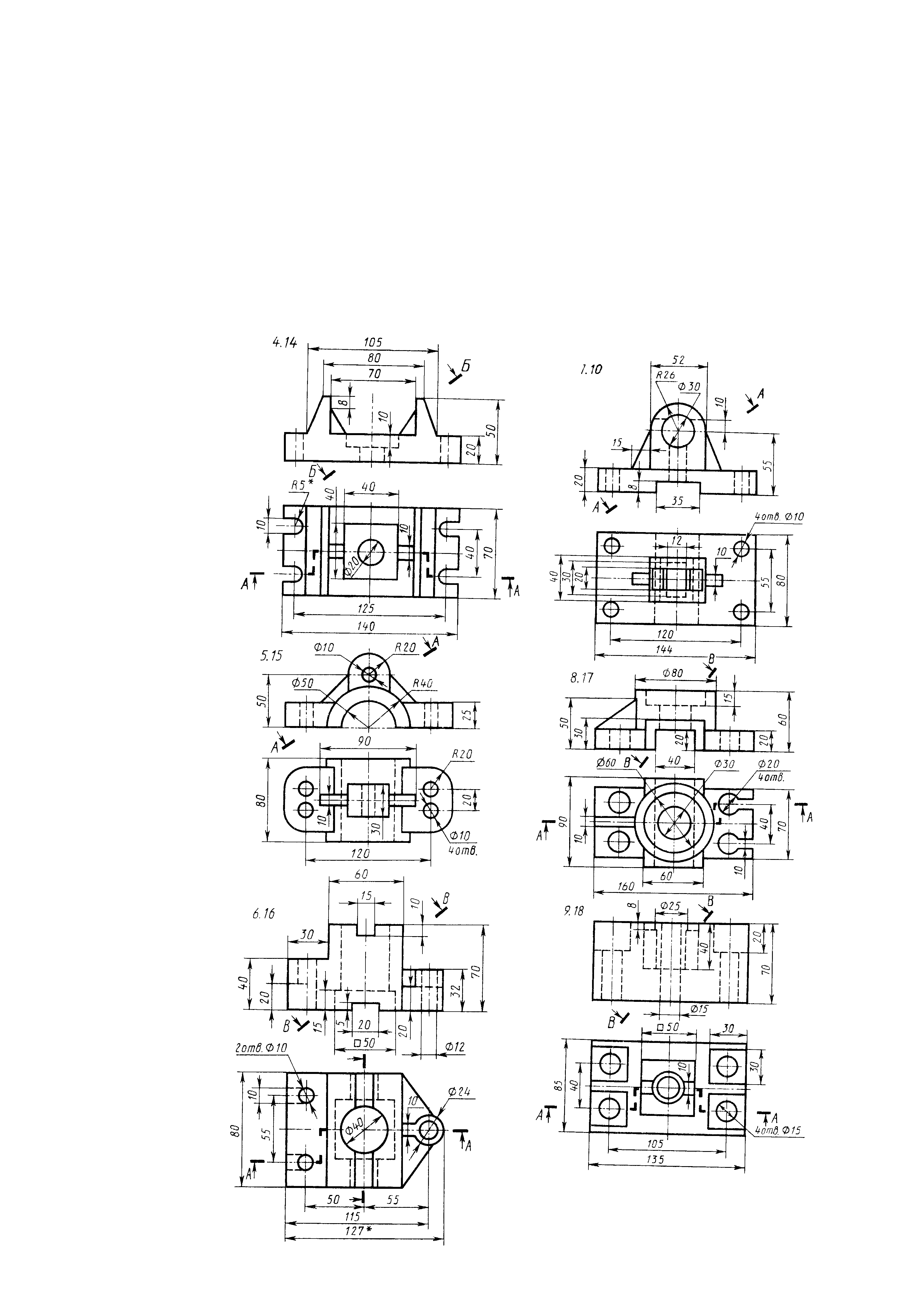

Рис.4 Продолжение

38

РГР №3 Построение трех изображений по двум данным. Выполнение разрезов и сечений.

Задание по РГР №3 Построить третье изображение детали по двум данным, выполнить разрезы (сложный ступенчатый фронтальный, простой профильный), построить натуральный вид наклонного сечения. Пример выполнения работы дан на рис.5, индивидуальные задания – на рис.7.

Порядок выполнения.

Ознакомиться с требованиями ГОСТ 2.305-68 «Изображения - виды, разрезы, сечения» и рекомендованной литературой.

Указания по выполнению РГР № 3.

Выполняя задание, провести тонко линии видимого и невидимого контуров, построить третье изображение, построить заданные разрезы, при необходимости обозначить их на чертеже, выполнить штриховку в разрезах. После этого следует построить натуральный вид наклонного сечения, заданной фронтально-проецирующей плоскостью («косое» сечение).

РГР №4 Построение наглядного изображения детали в аксонометрической проекции.

Задание по РГР №4 Исходным заданием РГР №4 является выполненное задание РГР №3. Необходимо по трем видам (разрезам) детали построить его наглядное изображение в аксонометрической проекции. Пример выполнения работы дан на рис.6.

Порядок выполнения.

Ознакомиться с требованиями ГОСТ 2.317-69 «Аксонометрические проекции» и рекомендованной литературой. Теоретический курс темы «Аксонометрические проекции» изучался на лекциях первого семестра.

Указания по выполнению РГР № 4.

Приступая к построению аксонометрического изображения детали, необходимо определить вид аксонометрии, в котором будет вестись построение. Рекомендуется принять прямоугольную изометрию с приведенными коэффициентами искажения k_x = k_y = k_z =1, или прямоугольную диметрию с коэффициентами искажения k_x= k_z =1, k_y = 0,5. Построения выполнять в тонких линиях, выполнить вырез ¼ видимой части детали, нанести штриховку и только после этого обвести чертеж.

					Проекционное черчение	Стадия	Масса		Масштаб
						У			1:1
Разраб.		Ф.И.О.
Проверил
						Лист		Листов 1
Н.контр.
Утв.

					Проекционное черчение	Стадия	Масса		Масштаб
						У			1:1
Разраб.		Ф.И.О.
Проверил
						Лист		Листов
Н.контр.
Утв.

Рис.7

42

Рис.7 Продолжение

РГР№5 Вычерчивание разъемных и неразъемных соединений
