4. Рабочее задание
1. С помощью потенциометров «+Eп» и «‑Eп» установить напряжение питания схемы ±15В.
2. Измерить параметры сигнала для случаев: R2=100, R3=100 кОм; R2=0 кОм, R3=0; R2=100, R3=0 кОм; R2=0 кОм, R3=100. Зарисовать совмещенные во времени осциллограммы напряжения на конденсаторе C1 и на выходе ОУ. Определить диапазон регулировки в схеме по длительности импульса и периоду. Сравнить результаты эксперимента с расчетом.
3. Снять зависимость длительности импульса и периода повторения сигнала на выходе схемы от напряжения питания.
4.Подключить к выходу мультивибратора вход ГЛИН. Изменением частоты и длительности импульсов мультивибратора установить режим устойчивой работы ГЛИН. Зарисовать совмещенные во времени осциллограммы сигнала на входе и выходе ГЛИН. Оценить линейность сигнала на выходе ГЛИН.
5. Контрольные вопросы
1. Поясните назначение элементов в исследуемых устройствах.
2. Какими параметрами схемы мультивибратора определяется длительность генерируемого импульса?
3. Для каких целей применяют мультивибраторы и ГЛИН?
4. Назовите основные параметры линейно-изменяющегося напряжения.
5. Каким должен быть зарядный или разрядный ток конденсатора, обеспечивающий линейность напряжения на конденсаторе?
6. Начертите графики напряжений в различных точках схемы ГЛИН.
7. От каких параметров схемы ГЛИН зависит длительность обратного хода и время восстановления.
Литература
Лачин В.И., Савелов Н.С. Электроника. – Ростов н/Д: изд-во «Фенкис», 2002г. с. 527 ‑ 546.
Электронные, квантовые приборы и микроэлектроника/ Под ред. Н.Д. Федорова. – М.: РиС, 1998 г. с. 250-253, 262-268, 273-276.
3. Опадчий Ю.Ф. и др. Аналоговая и цифровая электроника: учебник для вузов/ Под ред. О.П. Глудкина. – М.: Горячая линия – Телеком, 2000 г. с. 434 – 438.
Лабораторная работа №5 базовые элементы ттл и кмоп
1. Цель работы
Целью лабораторной работы является определение входной, выходной и передаточной характеристик базовых элементов ТТЛ и КМОП. Рассматриваются вопросы зависимости характеристик элементов от параметров нагрузки.
2. Описание лабораторной установки

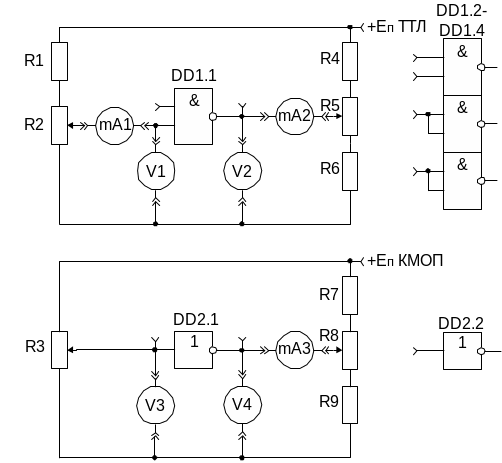

Лабораторная установка, схема которой изображена на рис. 7, выполнена в виде переносного печатного модуля. Она содержит исследуемые элементы ТТЛ и КМОП, входы и выходы которых подключены к гнездам, расположенным на передней панели.
Рис.7
Регулировка входного напряжения элементов ТТЛ и КМОП осуществляется потенциометрами R2 и R3 соответственно. В качестве нагрузки исследуемых приборов используются: для элемента ТТЛ группа из трех элементов 2И-НЕ той же серии; для КМОП — инвертор той же серии. Переменные резисторы R5, R8 позволяют снять выходных характеристик исследуемых элементов. Внешние измерительные приборы подключаются к гнездам «mА» и «V» с соответствующими индексами. Сборка схем измерения производится путем соединения гнезд проводниками со штыревыми выводами.
На стенде предусмотрено раздельное подключение источников напряжения питания к каждому из исследуемых элементов. Напряжение питания регулируется в пределах от +5 до +15В потенциометром «+Eп», расположенным на передней панели лабораторного стенда. Для установки на входах элементов фиксированных напряжений логических уровней предусмотрены генераторы логических уровней, выходы которых подключены к двум группам контактов («лог. 1» и «лог. 0»), расположенных на печатном модуле.
