2.5.14. Асинхронный генератор импульсов
Краткое описание. Форма импульсов на выходе может быть изменена путем задания отношения длительности импульса к длительности паузы.
Описание функции. Вы можете установить длительность импульса и паузы с помощью параметров TH (Time High=время для высокого уровня сигнала) и TL (Time Low=время для низкого уровня сигнала). Оба параметра имеют одинаковую базу времени; они не могут быть установлены отдельно с разными базами. Вход INV дает возможность инвертировать выход. Вход INV инвертирует выход только тогда, когда блок активизирован с помощью EN.

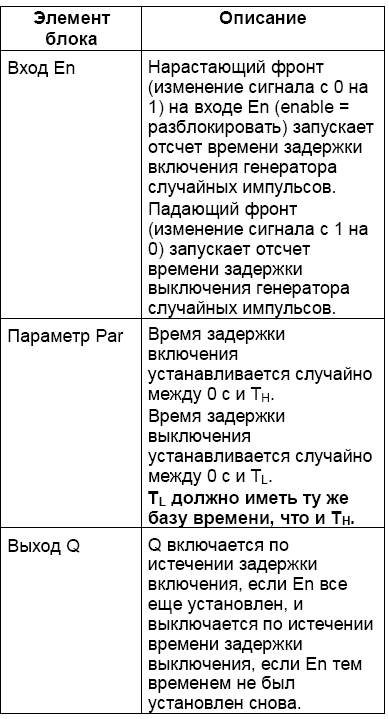

2.5.15. Генератор случайных импульсов
Краткое описание. В случае генератора случайных импульсов выход включается и снова выключается в течение параметризуемого интервала времени.
Описание функции. Если состояние сигнала на входе En меняется с 0 на 1, то определяется случайное время (время задержки включения) между 0 с и TH, и запускается его отсчет. Если состояние сигнала на входе En остается равным 1 по крайней мере в течение длительности времени задержки включения, то по истечении времени задержки включения выход устанавливается в 1. Если состояние сигнала на входе En переключается обратно в 0 до истечения времени задержки включения, то таймер сбрасывается. Если состояние сигнала на входе En снова меняется на 0, определяется случайное время (время задержки выключения) между 0 с и TL, и запускается его отсчет. Если состояние сигнала на входе En остается равным 0 по крайней мере в течение длительности времени задержки выключения, то по истечении времени задержки выключения выход устанавливается в 0. Если состояние сигнала на входе En переключается обратно в 1 до истечения времени задержки выключения, то таймер сбрасывается. При исчезновении питания истекшее время сбрасывается.
2.5.16. Частотный триггер
К
раткое
описание.
Выход включается или выключается в
зависимости от того, находится ли частота
на входе между двумя заданными границами.
Описание функции. Триггер измеряет сигналы на входе Cnt. Принимаемые импульсы записываются в течение параметризуемого интервала G_T. Если частота импульсов, принятых на интервале G_T, больше порогов включения и выключения, выход Q включается. Q снова выключается, если измеренная частота импульсов достигает или падает ниже частоты выключения.
2.5.17. Аналоговый триггер
Краткое описание. Выход включается, если аналоговая величина превышает параметризуемый порог включения. Выход выключается, если аналоговая величина падает ниже параметризуемого порога выключения (гистерезис).
Описание функции. Функция считывает аналоговое значение AI1 или AI2. Затем к аналоговой величине добавляется параметр «Смещение». Затем это значение умножается на параметр «Усиление». Если это значение превышает порог включения (SW”), то выход Q устанавливается в 1. Q снова сбрасывается в 0, если это значение становится ниже порога выключения (SW#).
