4.6 Генератор импульсов на туннельном диоде в ждущем режиме
Нагрузочная прямая для схемы генератора располагается так, как показано на рисунке 4.17.
Рисунок 4.17 — Нагрузочная прямая в схеме генератора на туннельном диоде в ждущем режиме
Построение дает цифровые значения E0 и Rн. Но для схемы генератора еще нужна реактивность, в качестве которой здесь применяют индуктивность, последовательно включаемую с туннельным диодом и Rн. В результате получаем схему, изображенную на рисунке 4.18.
Рисунок 4.18 — Схема мультивибратора на туннельном диоде в ждущем режиме
Первой устанавливается точка 1 на графическом построении рисунка 4.19 т.к. она первой встречается при нарастании напряжения питания от начала координат (нуля).

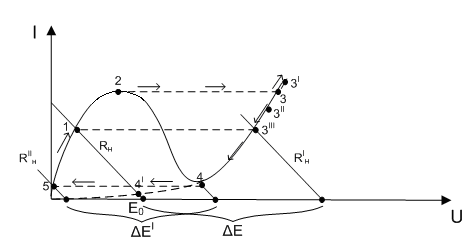

Рисунок 4.19 — Процессы генерации импульса
Это состояние
продолжается до момента поступления
запускающего импульса положительной
полярности Uзап,
проходящего через VDзап
в прямом направлении. Точка 1 перемещается
вправо, достигает уровня колена 2,
превышает его, и в том случае, если
запускающий импульс достаточно большой,
превышает уровень точки
,
скачок в точку 3, затем скачкообразное
движение в направлении точки
.
При этом наклон нагрузочной прямой
в точках
3,
не равен наклону Rн,
т.к. дополняется сопротивлением цепи
запуска, а ток в точках 3 и
образуется двумя составляющими: током
последовательной цепи с индуктивностью
L,
который в течение действия скачка
запускающего импульса удерживается на
уровне точки 1 (закон сохранения тока),
и током запускающей цепи, в которой нет
индуктивности, поэтому эта составляющая
зависит от величины запускающего
импульса. Если запускающий импульс
меньше в сравнении с точкой 3, то скачок
из 2 может быть и в точку
,
но не ниже точки
,
положение которой определяется законом
сохранения тока.
После снятия
запускающего импульса (имеется ввиду,
что запускающий импульс имеет короткий
фронт, вершину и спад, так что ток в
индуктивности L
практически не изменяется в сравнении
с точкой 1 рисунка 4.19), рабочая точка из
положения
или 3, или
скачком перемещается в точку
,
из нее начинается относительно медленное
перемещение в направлении точки 4.
Т.е. нагрузочная
прямая
,
параллельная Rн,
удерживаемая ЭДС самоиндукции
,
смещается влево вследствие убывания
.
Т.к. ЭДС самоиндукции убывает относительно медленно, то рабочая точка перемещается из положения в направлении 4 нижнего колена, и из точки 4 скачком в точку 5 (действует закон сохранения тока). В сущности, генерация импульса заканчивается. Но еще есть процесс установления. Он состоит в том, что рабочая точка из положения 5 относительно медленно перемещается в положение 1, т.е. нагрузочная прямая RIIн возвращается в свое первоначальное состояние Rн, начинается вновь режим ожидания следующего запускающего импульса.
ЭДС самоиндукции
в момент обратного скачка это
на графике рисунка 4.19.
В связи с тем, что в этой схеме присутствует индуктивность, расчет длительности генерируемых импульсов следует производить не по координатам напряжения, т.к. они разрывны (см. графики рисунка 4.19), а по координатам тока, используя стандартную формулу:
,
с.
В этой формуле
– постоянная времени, для цепи с
индуктивностью она равна
,
где L
– индуктивность в Генри, RI
– сопротивление в Омах. Сопротивление
Rтд
надо рассчитывать отдельно для точек
и 4, так как оно нелинейно (криволинейно)
в связи с нелинейностью характеристики
туннельного диода, просуммировать его
с Rн
( схема рисунка 4.18):
RI=Rтд+Rн
Координаты
легко определяются из графического
построения рисунка 4.19, причем
,
где ток
соответствует
точке пересечения прямой Rн
с характеристикой туннельного диода,
построенной как продолжение участка
–
4 по направлению к началу координат,
если бы туннельный диод был обычным
диодом.
