3. Регулятор тиску

Складається з корпуса 1, в якому знаходиться клапан та сідло 5. При тис­ку понад нормового клапан піднімається і вода скидається через патрубок 2.

Налаштування регулятора тиску здійснюється віджиманням або послаб­ленням завдяки рукоятці 7.

INCLUDEPICTURE "C:\\DOCUME~1\\neff\\LOCALS~1\\Temp\\FineReader11\\media\\image25.png" \* MERGEFORMATINET

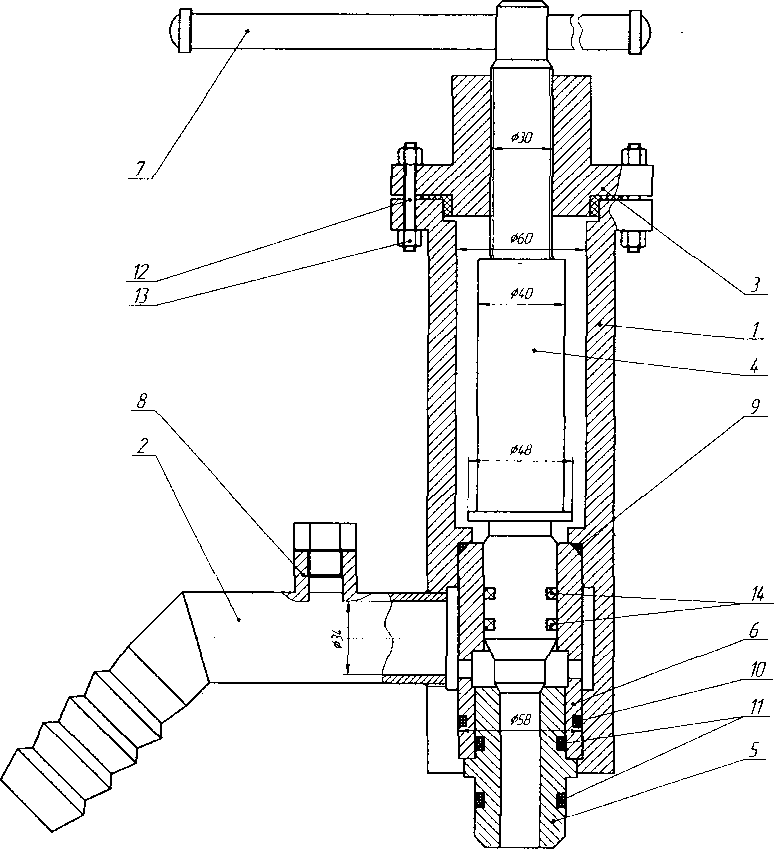

Рис. 2.23 - Регулятора тиску:

1 - корпус; 2 - патрубок; 3 - фланець; 4 - шпиндель;5 - сідло; 6 - втулка; 7 - рукоятка; 8 - пробка; 9,10,11,14 - ущільнюючі кільця; 12 - шпилька; 13 - гайка.
