Физические основы звуковых методов исследования в клинике
Звук, как и свет, является источником информации, и в этом главное его значение.
Звуки природы, речь окружающих нас людей, шум работающих машин многое сообщают нам. Чтобы представить значение звука для человека, достаточно временно лишить себя возможности воспринимать звук — закрыть уши.
Естественно, что звук может быть и источником информации о состоянии внутренних органов человека.

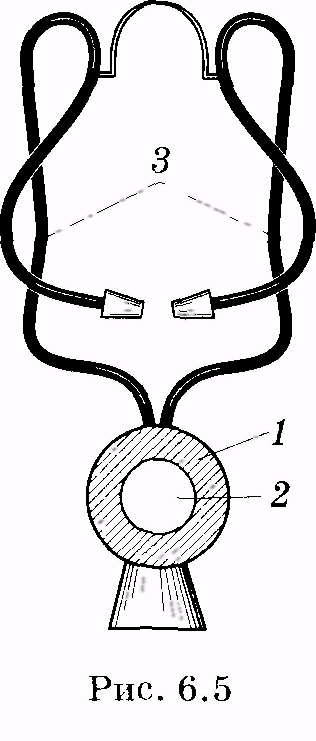

Распространенный звуковой метод диагностики заболеваний — аускультация (выслушивание) — известен еще со II в. до н. э. Для аускультации используют стетоскоп или фонендоскоп. Фонендоскоп (рис. 6.5) состоит из полой капсулы 1 с передающей звук мембраной 2, прикладываемой к телу больного, от нее идут резиновые трубки 3 к уху врача. В полой капсуле возникает резонанс столба воздуха, вследствие чего усиливается звучание и улучшается аускультация.
При аускультации легких выслушивают дыхательные шумы, разные хрипы, характерные для заболеваний. По изменению тонов сердца и появлению шумов можно судить о состоянии сердечной деятельности. Используя аускультацию, можно установить наличие перистальтики желудка и кишечника, прослушать сердцебиение плода.
Для одновременного выслушивания больного несколькими исследователями с учебной целью или при консилиуме используют систему, в которую входят микрофон, усилитель и громкоговоритель или несколько телефонов.

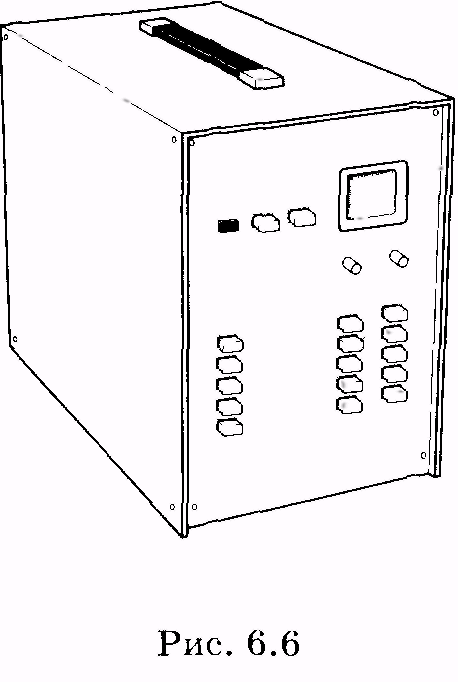

Для диагностики состояния сердечной деятельности применяется метод, подобный аускультации и называемый фонокардиографией (ФКГ). Этот метод заключается в графической регистрации тонов и шумов сердца и их диагностической интерпретации. Запись фонокардиограммы производят с помощью фонокардиог рафа (рис. 6.6), состоящего из микрофона, усилителя, системы частотных фильтров и регистрирующего устройства.

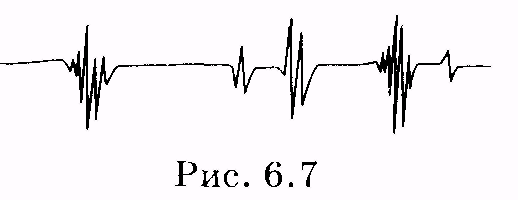

На рис. 6.7 показана нормальная фонокардиограмма.
Представим замкнутую полость внутри какого-нибудь тела, заполненную воздухом. Если вызвать в этом теле звуковые колебания, то при определенной частоте звука воздух в полости начнет резонировать, выделяя и усиливая тон, соответствующий размеру и положению полости. Схематично тело человека можно представить как совокупность газонаполненных (легкие), жидких (внутренние органы) и твердых (кость) объемов. При ударе по поверхности тела возникают колебания, частоты которых имеют широкий диапазон. Из этого диапазона одни колебания погаснут довольно быстро, другие же, совпадающие с собственными колебаниями пустот, усилятся и вследствие резонанса будут слышимы. Опытный врач по тону перкуторных звуков определяет состояние и топографию внутренних органов.
Физиологические величины |
Физические величины |
Высота звука или тон |
частота |
громкость |
Уровень звукового давления |
Качество или тембр |
Содержание гармоник |
