Генератор пилообразных импульсов.

Генератор пилообразных импульсов формирует из входного напряжения в форме меандра в выходное напряжение в виде линейно нарастающего напряжения, с резким спадом до нуля Вольт. Он реализован на интеграторе со сбросом, который реализован на опто- МОП-реле КР293КП9A управляемым встроенным светодиодом (контакты ключа замыкаются когда через внутренний светодиод течет ток, обычно 5ма и размыкаются когда тока через светодиод нет). Подача на светодиод положительного напряжения 5В с выхода предыдущего каскада - формирователя меандра, происходит через резистор R10=500 Ом, который формирует ток светодиода примерно 5мА, и при этом происходит быстрый разряд интегрирующей емкости С13. Когда формирователь станет выдавать нулевое напряжение (или отрицательное) то, светодиод реле не горит, ключ в реле разомкнут и не оказывает влияние на процесс нормальной работы интегратора, при котором поданный на его вход отрицательное напряжение -5В инвертируется на выходе в положительное линейно нарастающее напряжение. Постоянная времени интегрирования равна T=R8*C13=10мс, т.к. пол периода меандра 50Гц составляет 10мс. Выбираем C13=0.1мкФ, тогда R8=T/ C13=10мс/0.01мкФ=100кОм.

Справочные данные по ключу полевому транзисторе выполненном на опто-двунаправленное МОП-реле.

КР293КП9AПереключающее двунаправленное МОП-реле

напряжение коммутации ключа (постоянное и переменное) 60 В

ток коммутации ключа до 220 мА

выходное сопротивление ключа 5 Ом

входной рабочий ток светодиода 5 мА

Импульсный входной ток светодилда Iвх.и. до мА - 150

Входное обратное напряжение светодиода Uвх.обр. В 3.5

Входное напряжение светодиода Uвх В 1.1- 1.8

Ток утечки в закрытом состоянии Iут.вых. мкА - 0.1

Время включения tвкл. мс - 0.5

Время выключения tвыкл. мс - 0.1

Компаратор.

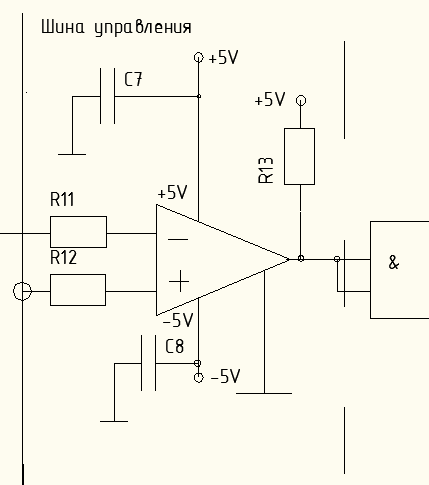

Компаратор (типа 554СА3) сравнивает на своих входах положительное напряжение с генератора пилообразных импульсов ( в виде положительного линейно нарастающего напряжения с резким спадом до нуля Вольт) с положительным напряжением шины управления, общей для всех 6 каналов.

В начальной фазе роста пилообразного напряжения, когда оно еще ниже напряжения с шины управления, на выходе компаратора (типа 544СА3 с выходным каскадом с транзистором типа открытый коллектор) напряжение логический ноль.

Далее, при дальнейшем росте пилообразного напряжения, когда оно превысит напряжение с шины управления, на выходе компаратора появляется логическая единица.

Открытый коллектор встроенного в компаратор транзистор подтянут на питание логики резистором R13=1кОм, который обеспечивает нормальный уровень логической единицы на входе последующей логики в закрытом состоянии этого транзистора, что происходит при отрицательной величине разницы напряжений на прямом и инверсном входе компаратора. Входное напряжение на компаратор подано через одинаковые резисторы R11= R12=10кОм, которые ограничивают входной ток компаратора.

Рисунок 1. см приложение

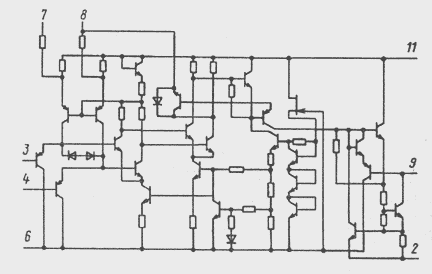

Справочные данные на м.с. Компаратор 554СА3

1	Номинальное напряжение питания     Ucc1     Ucc2	15 В +10% -15 В +10%
2	Напряжение смещения нуля	не более 6 мВ
3	Остаточное напряжение	не более 1,5 В
4	Ток потребления     от источника питания Ucc1     от источника питания Ucc2	не более 6 мА не более 6 мА
5	Средний входной ток     К554СА3	не более 100 нА
6	Разность входных токов     К554СА3А	не более 10 нА
7	Время задержки выключения	не более 300 нс
8	Коэффициент усиления напряжения	не менее 1,5.105
