Лабораторная работа № 8 Исследование схем мультивибраторов на интегральных логических элементах
1. Цель работы
Изучение методов построения и принципов работы схем автоколебательных и ждущих мультивибраторов. Исследование влияния элементов времязадающей цепи на параметры импульсов.
2. ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ
2.1. Ждущие мультивибраторы (жмв) на интегральных логических элементах
Принципиальная схема ЖМВ и временные диаграммы, иллюстрирующие его работу, приведены на рис.1 и 2. Управляющий (запускающий импульс подается на вход Uзап элемента Э1, формируемый импульс снимается с выходов элементов Э1 или Э2 (Uвых1 или Uвых2 ). В качестве логических элементов используются элементы И-НЕ.
В исходном состоянии (рис. 2) Uзап = Е1 (т.е. на входе действует сигнал 1), напряжение Uвх2 , равное падению напряжения на резисторе R от входного элемента Э2 , низкое, Uвх2min =I вх2R и меньше Uпор, поэтому элемент Э2 закрыт, Uвых2 = Е1 , элемент Э1 открыт (на обоих входах Э1 действуют сигналы 1) и U вых1= E0 (или 0).
Запуск и опрокидывание
Пусть в момент t' на вход элемента Э1 поступает короткий запускающий импульс Uзап= Е0 : в процессе действия импульса на входе Э2 действует сигнал 0 , в результате запирается элемент Э1, на его выходе образуется положительный

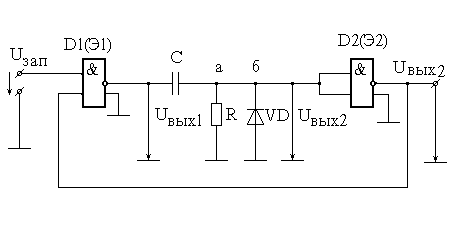

Рис.1. Принципиальная схема ждущего мультивибратора.
перепад напряжения, который передается через конденсатор С на вход элемента Э2 . Последний отпирается, на его выходе напряжение становится равным Е0 (сигнал 0), этим уровнем напряжения поддерживается в закрытом состоянии элемент Э1 и после окончания действия запускающего импульса. Таким образом, подача в момент t' запускающего импульса привела к опрокидыванию схемы и тем самым к появлению соответствующих скачков напряжения на выходах элементов.

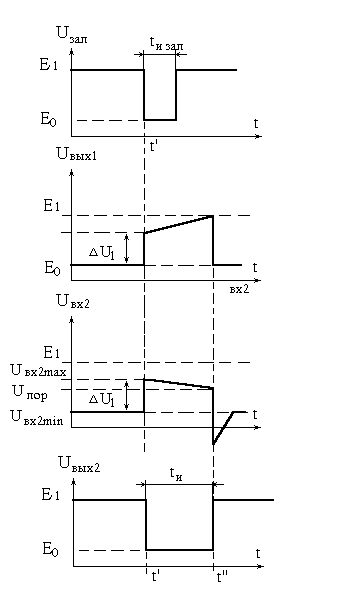

Рис.2. Временные диаграммы ЖМВ
Для отпирания элемента Э2 необходимо, чтобы :
,
где U1 - перепад напряжения на выходе Э1 и входе Э2 ;
Uпор2 -пороговый уровень напряжения переключения элемента Э.
Значение перепада на входе:
,
где Rвых1 - выходное сопротивление Э1 .
Длительность запускающего импульса tuзап должна быть достаточной, чтобы обеспечить переключение обоих, элементов Э1 и Э2:
.
Состояние квазиравновесия
Состояние, в котором элемент Э1 закрыт, а Э2 открыт, является квазиравновесным. В этом состоянии происходит заряд конденсатора С через выходное сопротивление элемента Э1 и резистор R . По мере заряда конденсатора убывает ток заряда и напряжение Uвх2 на резисторе R; вместе с тем растет напряжение Uвых1 на выходе Э1 .
При достижении напряжением Uвх2 порогового уровня Uпор2 элемент Э2 начинает закрываться.
Обратное опрокидывание и восстановление исходного состояния.
В процессе запирания элемента Э2 (с момента t" ) возрастает напряжение на его выходе и при достижении им значения Uпор1 опрокидывается элемент Э1. Таким образом, после момента t’’ оба элемента Э1 и Э2 оказываются в открытом состоянии, и в результате действия положительной обратной связи возникает регенеративный процесс, приводящий к весьма быстрому полному отпиранию элемента Э1 и запиранию элемента Э2 . После обратного опрокидывания происходит процесс восстановления исходного состояния, связанный с разрядом конденсатора С через выходное сопротивление открытого элемента Э1 и резистор R . Нагрузку можно подключать к выходу элемента Э1 ( Uвых1) или элемента Э2 (Uвых2). Однако на выходе Э2 импульс имеет лучшую форму .
