4 Нефтенасосная «Холмогоры-Клин»
Перекачивающая насосная станция с емкостью предназначена для приема нефти и перекачки ее из емкости в магистральный нефтепровод.
Нефтеперекачивающая станция ЛПДС «Лазарево» введена в эксплуатацию в 1986 году, является структурным подразделением ОАО «СЗМН» и представляет собой комплекс сооружений и устройств для перекачки нефти по магистральному нефтепроводу Холмогоры-Клин, Ø 1220 мм на участке «Лазарево-Студенец»
В состав ЛПДС «Лазарево» входят:
резервуарный парк;
подпорная насосная;
насосная станция с магистральными насосными агрегатами и системой смазки, охлаждения и откачки утечек;
фильтры-грязеуловители;
узел регулирования давления;
узлы с предохранительными устройствами;
технологические трубопроводы;
системы водоснабжения, теплоснабжения, вентиляции, канализации, пожаротушения, электроснабжения, автоматики, телемеханики, АСУ, связи, производственно – бытовые здания и сооружения.
В насосном зале расположено 4 насосных агрегата, каждый агрегат состоит из электродвигателя СТДП -8000 и насоса НМ-10000*210.

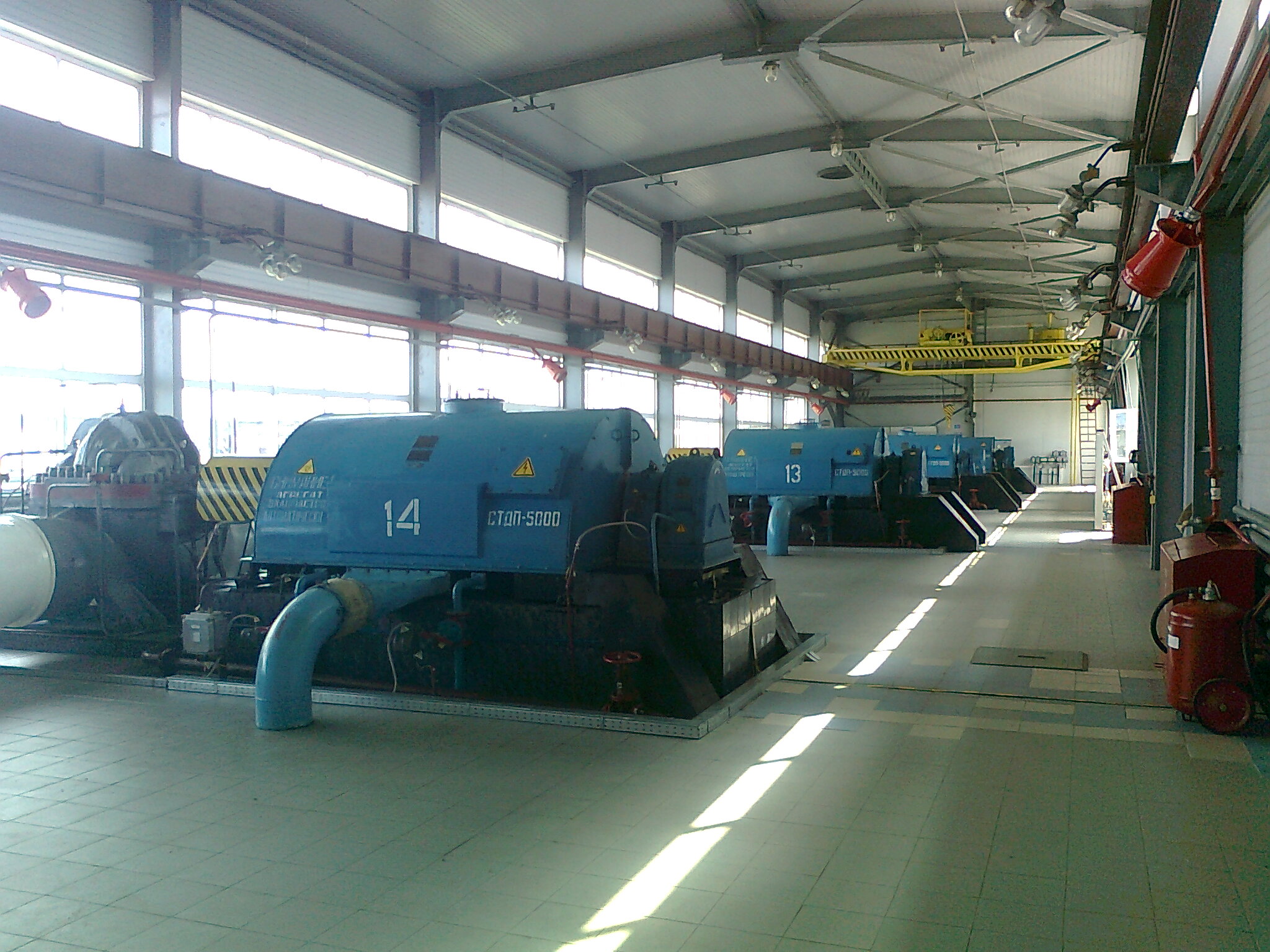

Рисунок 1- «Нефтенасосная Холмогоры-Клин»
В данное время один насосный агрегат в рабочем состояние, а один на АВР(автоматическое включение резерва), т.е. в случае поломки основного насосного агрегата, сразу включается резервный, без остановки перекачки нефти и оставшиеся два в резерве.
5 Нефтенасосная «Сургут-Полоцк»
Перекачивающая насосная станция с емкостью предназначена для приема нефти и перекачки ее из емкости в магистральный нефтепровод.
Нефтеперекачивающая станция ЛПДС «Лазарево-1» введена в эксплуатацию в 1980 году, является структурным подразделением ОАО «СЗМН» и представляет собой комплекс сооружений и устройств для перекачки нефти по магистральному нефтепроводу Сургут-Полоцк, Ø 1020 мм на участке «Лазарево-Горький»
В состав ЛПДС «Лазарево-1» входят:
резервуарный парк;
подпорная насосная;
насосная станция с магистральными насосными агрегатами и системой смазки, охлаждения и откачки утечек;
фильтры-грязеуловители;
узел регулирования давления;
узлы с предохранительными устройствами;
технологические трубопроводы;
системы: водоснабжения, теплоснабжения, вентиляции, канализации, пенного пожаротушения, водо-пожаротушения, электроснабжения, автоматики, телемеханики, АСУ, связи, производственно – бытовые здания и сооружения.

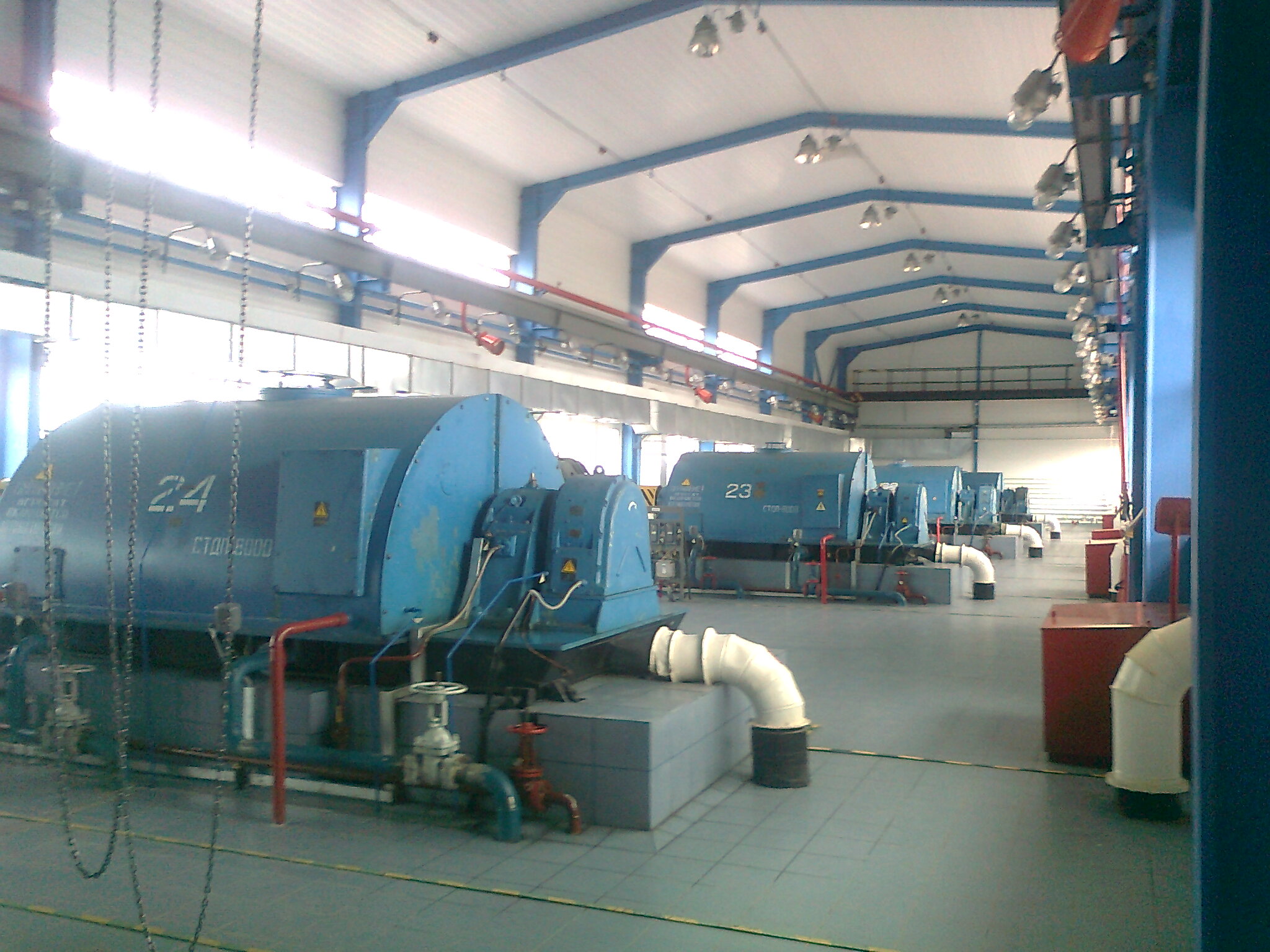

Рисунок 2 - «Нефтенасосная Сургут-Полоцк»
В данной нефтенасосной расположено 4 насосных агрегата с менее мощными электродвигателями СТДП 5000.
6 Насос магистральный
Агрегаты нефтяные электронасосные центробежные магистральные типа «НМ» на подачи 1250…12500 м3/ч предназначены для транспортирования по магистральным трубопроводам нефти с температурой от минус 5 до 80с, кинематической вязкостью не более 3 см2/с, с содержанием механических примесей по объему не более 0.06% и размером не более 0.2 мм.
Расшифровка НМ 3600-230
НМ – насос магистральный
3600 – подача, м3/ч
230 – напор, м
Устройство и принцип работы
Электронасосный агрегат состоит из насоса и приводного двигателя. Насос центробежный нефтяной магистральный. Принцип действия насоса заключается в преобразовании механической энергии в гидравлическую за счёт взаимодействия жидкости с рабочими органами. Насос – центробежный горизонтальный, одноступенчатый, спирального типа, с рабочим колесом двухстороннего входа, с подшипниками скольжения и принудительной смазкой.
Входной и напорный патрубки расположены в нижней части корпуса и направлены в противоположном направление.
Ротор насоса состоит из вала с насаженными на него рабочим колесом, защитными втулками, дистанционными кольцами и крепежными деталями. Направление вращения ротора – по часовой стрелке если смотреть со стороны привода.

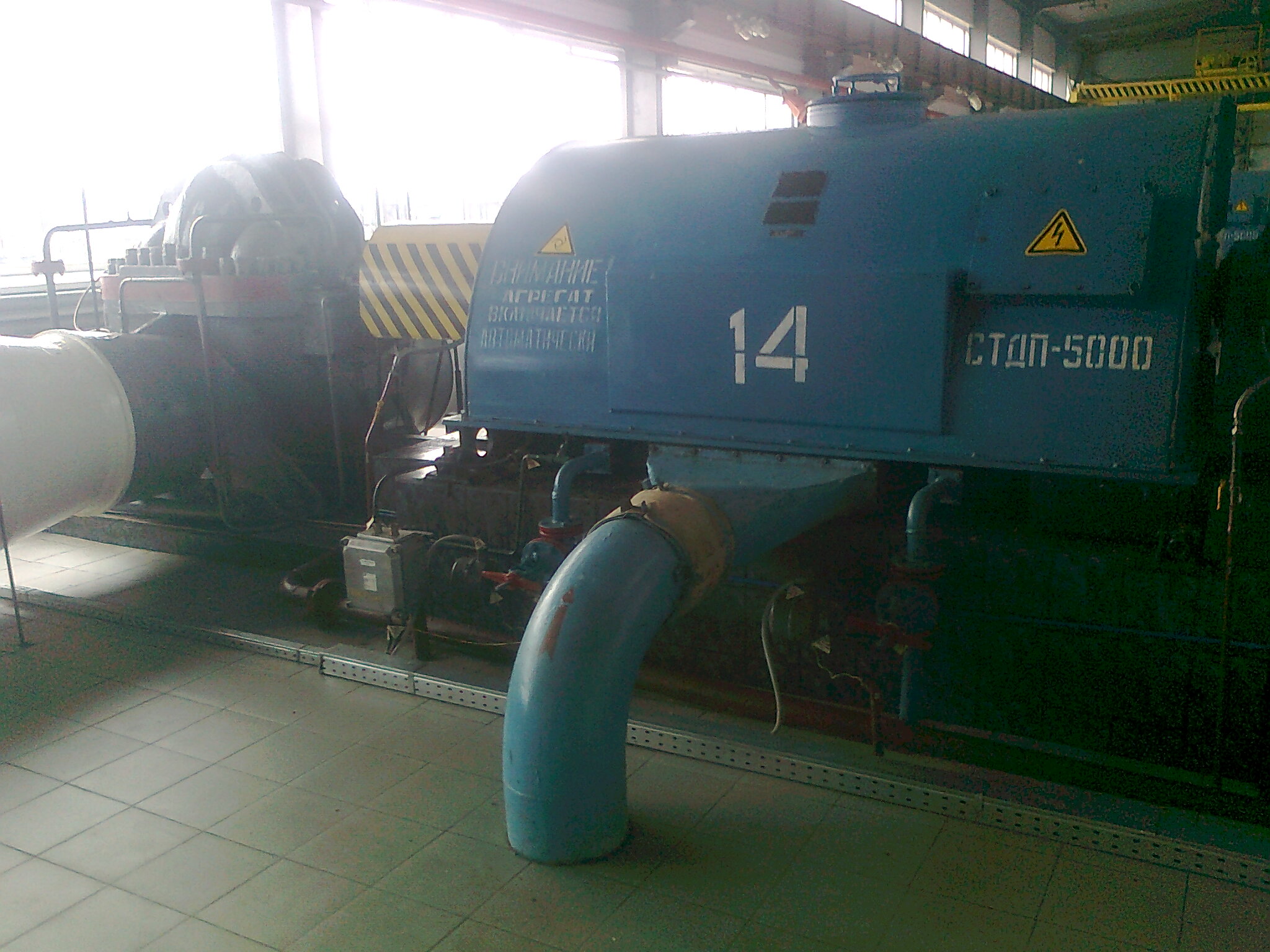

Рисунок 3- НМ 3600-230
