Буровые станки и установки. Переносные и малогабаритные
Актуальность применения малогабаритных установок.
Начиная со средины 20 столетия, вместе с общим прогрессом буровой техники, свое развитие получило создание и применение малогабаритных буровых установок (МГБУ). В последние годы это направление становится все более актуальным, что объясняется преимуществами МГБУ в сравнении с традиционными буровыми установками.
Преимущества малых буровых установок по сравнению с другими буровыми установками:
1. Минимально возможные размеры, что позволяет: применять их в стесненных условиях (между зданиями и сооружениями, на садовых участках, внутри зданий), при сложном рельефе местности, где невозможно подъехать буровым установкам на шасси; транспортировать многих из них в прицепах и багажниках автомобилей и других транспортных средств; упростить сборку и разборку буровых установок при подготовке к перемещению или же монтаже, вследствие их относительно небольшого веса и габаритов.
2. Небольшая цена в сравнении с традиционными буровыми установками, что особенно актуально: в условиях одного из самых больших за последние десятилетия мировых экономически кризисов; для достижения минимального периода окупаемости оборудования. Это выгодно в любых экономических условиях и особо интересно для небольших предприятий и частных предпринимателей.
Популярность малогабаритных установок в странах СНГ.
Рост использования небольших переносных буровых станков в странах постсоветского пространства косвенно подтверждается тем, что большинство основных игроков рынка производства буровой техники России создали и успешно продвигают свои модели малогабаритной буровой техники: ЗАО “Машиностроительный завод им. В.В.Воровского” – УКБ-12/25, УКБ 12/25-02 «Помбур», «Мотобур» КМ-10 и «мотобур» М-10; ЗАО «Геомаш» – ББУ-000 «Опенок», ББУ-001 «Опенок-С; НПО «Геммаш» – навесное буровое оборудование «Поиск», МГБУ-400 «Термит». Оригинальными и в то же время практичными являются разработки СКБ «Геотехника» КМБ-3 и КМБ-2-10 и ОАО «Курганавторемонт» УБШМ-1-13 и УБШМ-1-20. Последние прошли множественные практические испытания от условий тундры до африканских и азиатских пустынь. Отметим также востребованный в странах СНГ буровой станок СБГ-ПМ 2 «СТЕРХ».
Рекомендации при выборе малогабаритной буровой установки.
Хотелось бы отметить, что в настоящее время продается целый ряд недорогих, но сделанных кустарно малогабаритных буровых установок. Однако они не отличаются надежностью и долговечностью. Поэтому мы рекомендуем, все-таки, сначала ознакомиться с проверенными в работе малогабаритными установками, представленными на нашем сайте и выбрать по техническим характеристикам наиболее подходящие Вам буровые станки заводской сборки. Вы можете также связаться с нами и получить индивидуальные рекомендации.
Мы хотим предоставить вашему вниманию примеры следующих буровых установок:

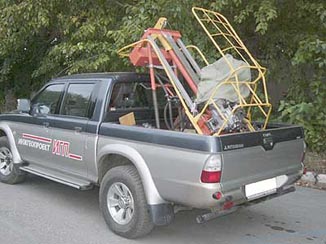

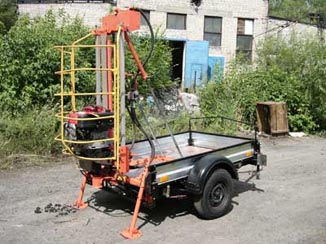

Переносная, малогабаритная буровая установка МОЗБТ-G1 - это синтез существующих установок этого вида и знаний накопленных инженерами и бурильщиками за годы работы в буровой отрасли.
Инженеры стремились сделать и сделали удобную в работе, простую в обслуживании, легкую и негабаритную установку для бурения с промывкой и шнеками диаметром до 180 мм.
При ее конструировании, учитывая большой опыт, особенное внимание уделили инструменту. Интуитивно понятные принципы работы позволяют начать работу на установке без специального образования.
Небольшая начальная цена полностью готового к работе комплекта установка + инструмент это великолепный способ для человека готового начать свой бизнес с «0» и возможность получать прибыль уже после бурения 10 скважин глубиной 25 м. (Рыночная стоимость метра бурения нашей установкой 1300-1500 руб. за 1 метр, себестоимость 550-700 руб. за 1 метр.). Стоимость оборудования указана за 2012 год.
В целях улучшения работы и повышения удобства на малогабаритной буровой установке МОЗБТ-G1 была усовершенствована её электрическая схема - теперь в новой конфигурации электрооборудования станка используется частотный преобразователь. Использование преобразователя частоты даёт возможность плавной регулировки количества оборотов на выходном валу мотор-редуктора, избегая подклинивания бурового снаряда, защищает двигатель от перегрузок, позволяет работать в сетях с нестабильными характеристиками.
Стоимость малогабаритной буровой установки МОЗБТ-G1 в комплектации с частотным преобразователем: 180 560 руб. на 2012 год.
Характеристики базовой комплектации: |
|
Условная глубина бурения скважин, м: |
|
инженерно-геологических при бурении шнеками: диаметр 72 |
25 |
инженерно-геологических при бурении шнеками: диаметр 135 |
8 |
гидрогеологических при бурении с очистными агентами: диаметр 180 |
50 |
Производительность установки, при бурении с очистными агентами в горных породах средней категории по буримости, м/ст.см: |
50 |
Допустимая нагрузка на крюке, кН (кс) |
не более 8,0 (816). |
Потребляемая мощность, кВт |
не более 2 (отбираемая мощность от электродвигателя). |
Номинальная длина свечи, м |
1,25 |
Мачта: |
сварная для вертикального бурения |
грузоподъемность, кН (кс) |
не более 8,0 (816) |
Вращатель: |
|
тип |
подвижный |
ход подачи вращателя, мм |
не более 1550 |
наибольший момент силы Н/м (кс/м)- |
145 (14.5) |
частота вращения, с -1(об/мин) |
1,18 (71) |
привод вращателя |
мотор-редуктор |
Механизм спуска, подъема и подачи инструмента: |
|
тип |
лебедка электрическая |
наибольшая грузоподъемность, кН (кгс) |
8,0(816) |
усилие вниз, кН (кгс) |
8,0(816) |
Скорость подъема бурового снаряда, м/м |
до 8 |
Скорость спуска и подачи инструмента, м/м |
до 8 |
Привод лебедки |
|
при подъеме вверх |
электрический |
при подаче вниз |
механический |
Габаритные размеры установки, мм: |
|
Длина: |
850 |
Ширина: |
1000 |
Максимальная высота: |
2200 |
Полная масса установки, кг |
не более 100 |
Ресурс до капитального ремонта, час |
не менее 1100 |
Полный установленный срок службы, лет |
не менее 5 |
Установленная безотказная наработка, час |
не менее 270 |
Наработка на отказ, ч |
1200 |
Состав базовой комплектации: |
|
Буровая штанга с замковой конусной резьбой, длина 1,25 м, шт |
32 |
Буровое долото под промывку 110 мм, шт |
1 |
Буровое долото под промывку 180 мм, шт |
1 |
Регулируемая система давления на буровую колонну, шт |
1 |
Электрическая лебедка, шт |
1 |
Станина усиленная с подвижным блоком, шт |
1 |
Мотор - редуктор с пультом управления, шт |
1 |
Вертлюг, шт |
1 |
Подкладная вилка, шт |
1 |
Переходник для буровых штанг, шт |
2 |
Ключ буровой, шт |
2 |
Ключ анкерный, шт |
1 |
Анкер, шт |
3 |
Рукав, шт |
1 |
Переносная, малогабаритная буровая установка МОЗБТ-G1 укомплектовывается буровыми штангами с замковыми соединениями что делает работу удобной и быстрой. Резьбы легко раскручиваются при подъеме колонны. Замок оборудован пазом для подкладной буровой вилки/ключа.
В базовую версию включен кольцевой элеватор для ускоренной работы при подъеме бурильной колонны.

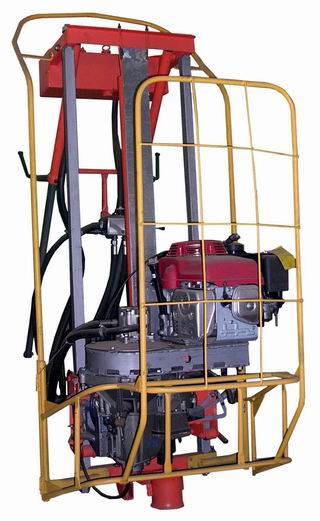

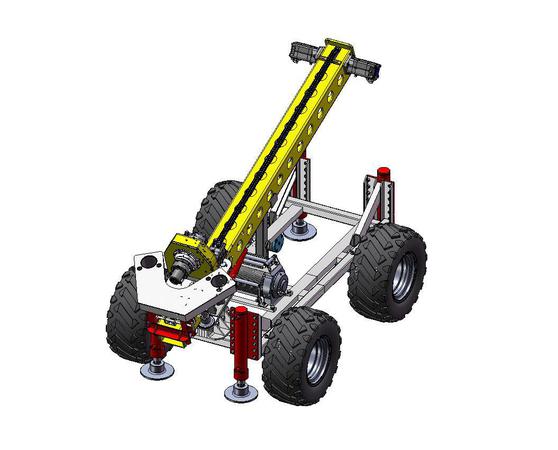

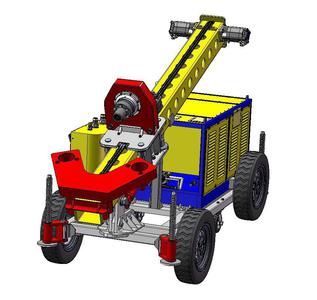

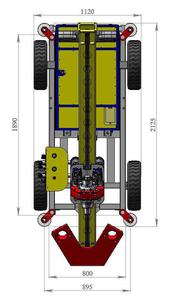

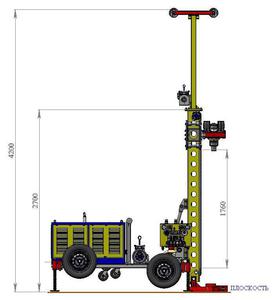

Малогабаритная буровая установка УБШМ-1-13 предназначена для бурения геофизических и структурно-поисковых скважин вращательным способом с промывкой ли без промывки.
Особенностью конструкции установки является откидной вращатель, с реверсом вращения, с полиспастом для удвоения хода колонны.
УБШМ-1-13 может
быть смонтирована на гусеничных тягачах,
автомобилях высокой проходимости,
вездеходах легкого класса, ручной
тележке, а также санях, транспортируемых
снегоходах "Буран".
Может использоваться в труднопроходимых районах. Обеспечивает увеличение производительности и облегчение условий труда за счет механизации спускоподъемных операций.
Управление гидроприводом обеспечивает возможность облегчения запуска гидросистемы в условиях низких температур.
Снижает затраты на сейсморазведку в природоохранных зонах за счет уменьшения ширины просеки до 1м.
Пример монтажного исполнения УБШМ-1-13 на вездеходе ARGO Avenger.
Пример монтажного исполнения УБШМ-1-13 на УАЗ «Патриот»
Наименование параметров |
Величина |
Глубина бурения, номинальная, м. |
|
Шнеками дм. 85 мм |
25 |
Шнеками дм. 150 мм |
10 |
Ход вращателя, мм |
1200 |
Подача вращателя |
гидроцилиндр |
Усилие подъема шнековой колонны, макс., кгс |
1300 |
Скорость перемещения вращателя, м/с |
0...0,28 |
Частота вращения бурового снаряда, об./мин. |
77, 136, 222, 313 |
Крутящий момент на выходном валу, макс., кгс*м |
66 |
Привод вращателя и гидронасоса |
ДВС |
Тип/мощность, кВт (л.с.) |
Honda/9,75 (13) |
Масса установки, не более, кг |
195 |
|
|

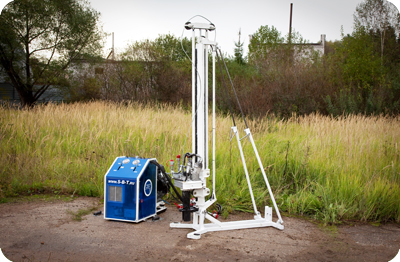

Буровой станок СБ-ПМ "Колибри" имеет непревзойдённые технические показатели.
Станок имеет крутящий момент на валу вращателя: 1200 Нм; усилие подачи вращателя вверх/вниз: 1100/780 кг; мощность привода: 16,4 кВт; при общем весе всех модулей в сборе с учетом заполненной гидросистемы и РВД всего 270 кг! При том, что это полностью гидрофицированный станок!
Мировых аналогов с данными показателями не существует.
Станок быстро (10 минут) и удобно, без инструмента разбирается на модули, которые легко переносят 2 человека. Благодаря своим характеристикам и конструкции, СБ-ПМ "Колибри" в сравнении с любыми другими станками в данном весе и цене, будет производительнее, и позволять выполнять более широкий круг задач, что говорит о его более быстрой окупаемости.
Основными областями применения станка является бурение скважин на воду, и под инженерно-геологические изыскания.
Назначение
Буровой станок предназначен для шнекового, шарошечного, пневмоударного и колонкового бурения вертикальных и наклонных скважин в породах 1-12 категорий по буримости.
Область применения
- бурение скважин на воду
- инженерно-геологические изыскания
- инъектирование грунтов
- бурение геологоразведочных скважин
- бурение технических скважин и другие работы в стесненных условиях.
Способы бурения
- шнековое бурение
- колонковое бурение всухую
- колонковое бурение с промывкой или продувкой
- бурение сплошным забоем с промывкой
- бурение с помощью погружных пневмоударников
Возможности и преимущества:
Мачта
- снабжена механизмом подачи с канатным полиспастом, обеспечивающим при ходе подачи вращателя 1400 мм спускоподъемные операции (СПО) бурильных свечей длиной до 2400 мм;
- оригинальная конструкция обеспечивает работу этого модуля без ограничения срока эксплуатации;
- оригинальная конструкция каретки, обеспечивает большое усилие подачи при минимальных затратах мощности, а также значительный ресурс работы направляющих при работе модуля с абразивными растворами.
Вращатель
- имеет наименьшую массу в сравнении с любыми аналогами при сопоставимых величинах крутящего момента;
- обеспечивает надежное дистанционное переключение частоты вращения шпинделя без механических перемещений его деталей;
- опционально комплектуется вертлюгами, рассчитанными на использование очистных агентов под давлением 10 и 60 Bar;
- вращатель имеет проходной вал и выполнен с возможностью отведения в сторону для освобождения устья скважины при наращивании бурового инструмента, а также спуска обсадной трубы и т.п. в скважину;
Основание
- модифицируется для размещения непосредственно на грунте, санях и различных вездеходах;
- оригинальная констркция обеспечивает оперативное соединение с мачтой;
- комплектуется различными люнетами, обеспечивающими центрацию бурового инструмента и механизацию работ при СПО;
- комплектуется спецанкерами для закрепления на грунтах.
Маслостанция
- имеет большой КПД, обеспечивающий оптимальную температуру рабочей жидкости во всем спектре температур окружающей среды;
- модифицируется для привода от электрического, бензинового или дизельного двигателей;
- снабжена съемными ручками для переноски;
- крепление двигателя обеспечивает возможность его оперативного монтажа-демонтажа (не более 1 минуты) для уменьшения массы маслостанции при переноске и легкого запуска двигателя при отрицательных температурах.
Пульт управления
- имеет стационарное исполнение для размещения на маслостанции и модульное исполнение для дистанционного управления буровым блоком.
Условная глубина бурения
Диаметр бурения,мм |
Глубина, м |
||||
шнеками |
полыми шнеками |
с промывкой |
с продувкой |
с пневмоударником |
|
90 |
20 |
- |
50 |
50 |
30 |
150 |
15 |
10 |
|||
180 |
10 |
8 |
|||
200 |
7 |
5 |
|||
Технические характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ВЕЛИЧИНА |
ЭКСПЛУАТАЦИОННЫЕ |
|
Диаметр бурения максимальный, мм |
200 |
Габариты в рабочем положении, мм: бурового блока (длина/ширина/высота): маслостанции (длина/ширина/высота): |
1190×530×2165 950×540×700* |
Масса бурового станка с РВД и рабочей жидкостью, кг, не более |
270* |
Масса модулей, кг, не более: - вращатель - мачта с механизмом подачи - основание - маслостанция (с РВД длиной 2м) - двигатель |
38 67 27 85 53 |
ВРАЩАТЕЛЬ |
|
Тип |
Подвижный, откидной, с приводом от двух гидромоторов, с проходным шпинделем |
Крутящий момент силы, Нм макс. |
1200 |
Частота вращения шпинделя, об/мин |
0...210 |
МАЧТА |
|
Тип механизма подачи |
С приводом от гидроцилиндра |
Усилие подачи, кг, макс. - вверх - вниз |
1150 780 |
Ход подачи, мм |
1400 |
Скорость подачи, м/сек, - вверх - вниз |
0,09 0,13 |
МАСЛОСТАНЦИЯ |
|
Привод |
Электрический, бензиновый, дизельный* |
Мощность привода, кВт |
5,5 -16,5* |
* В зависимости от модификации
|
