69.Фильтрационные потоки в плане, границы потоков. Фильтраац. Потоки в плане могут быть плоские и радиальные.

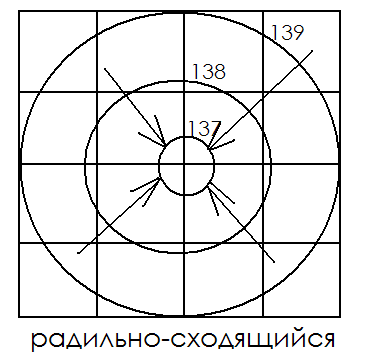

Для плоского потока характерно движение струек воды более или менее параллельно друг другу.Радиальные потоки хар-ся различным направлением дв-ния струек воды и могут быть радиально-расходящимися и радиально-сходящимися.Границами потока являются: для напорных: сверху и снизу водоупорные слои; для безнапорных: снизу–водоупор, сверху–свободная поверхность, с боку–реки, озера, каналы.

70.Основной закон движения подземных вод.

Д вижение подз. вод осуществ-ся или происходит при полном заполнении пор водой, при ламинарном хар-ре движения воды и подчиняется при этом закону ламинарной фильтрации Дарси. Движение происходит за счет разности гидравлических уровней Н1 и Н2 (напоров). Чем больше разность напора Н1- Н2=∆Н, тем выше скорость движения воды. Отношение разности напоров к длине пути фильтрации L наз-ся гадравлическим градиентом и равно: I=(Н1- Н2)/L=∆Н/L Чем больше гидравлический градиент, тем выше скорость дв-ния воды. Количество или расход воды происходящий через поперечное сечение водоносного слоя опред-ся согласно закону Дарси. Q=kfF(∆Н/L) Q=kfFI Q– расход(кол-во) воды фильтрующейся через поперечное сечение в единицу времени. [Q]=[м3/сут] kf – коэфф. фильтрации[м/сут] F – площадь поперечного сечения водоносного слоя [м2] Разделив обе части уравнения на F Q/F= kfI Q/F=v – скорость движения воды v= kfI Примем I=1: v= kf

Для слабофильтр. грунтов выражение для определения скорости воды имеет вид: v= kf(I-I0) I0– начальный напорный градиент Для турбулентных потоков скорость движения воды опр-ся из ур-ния Красносельского v= kf√I Скорость дв-ния воды v – величина кажущееся. Действит. скорость дв-ния воды больше. vкаж= Q/F vдейст= Q/F*n, n–пористость грунта в долях единиц. vдейст=v/n

71. Скор движ подземных вод, действительная и кажущаяся. Скорость дв-ния воды v – величина кажущееся vкаж= Q/F. Формула не отвечает действительной скорости воды в потоке. Это связанно с тем, что в формулу входит величина F, отражающая все сечение фильтрующейся породы, а вода, течет лишь через часть сечения, равную площади и трещин породы. Поэтому v является кажущейся. Действительная скорость дв-ния воды больше. vкаж= Q/F; vдейст= Q/F*n, n–пористость грунта в долях единиц. vдейст=v/n

72. Коэф. Фильтр. Опр коэф. Фильтрации расчетным методом.

Коэффициент фильтрации – количество воды, проходящее в единицу времени через поперечные сечения при напорном градиенте равном 1.

Величина коэфф. фильтрации зависит:

от размеров и формы пор между частицами,

от вязкости и плотности воды,

от минер. состава грунта,

от степени засолённости грунта

от t воды и др. факторов.

РАСЧЁТНЫЙ МЕТОД Он используется для песчаных и гравелистых грунтов. Для опр-ния коэфф. фильтрации пользуются формулой Хазена: kf=c*d210(0,7+0,3t)

c – эмпирический коэф., определяемый по таблице или формуле Ляме: с=400+40(n-20), в процентах пористости грунта

d10–эффективный диаметр;

t–температура фильтр. воды, в ◦C
