Отчет по ПР №7
.docМинистерство образования республики Беларусь
Учреждение образования
«Минский государственный высший радиотехнический колледж»
ОТЧЕТ
по практической работе № 7
Определение основных метрологических характеристик высокочастотного генератора синусоидальных сигналов
Вариант № ___
Выполнил учащийся гр. __________
_______________________________
Проверил______________________
_______________________________
2012
1. Цель работы
1.1 Изучение метрологических характеристик высокочастотного генератора синусоидальных сигналов и методов их определения при поверке таких измерительных приборов.
1.2 Приобретение практических навыков градуировки и поверки отсчётных шкал высокочастотных генераторов синусоидальных сигналов.
2. Рабочее оборудование
2.1. Исследуемый генератор Г4-...
2.2. Частотомер электронно-счётный Ч3-44.
2.3. Милливольтметр электронный ВЗ-38А.
2.4. Универсальный электронный осциллограф С1 -65.
2.5. Соединительные кабели.
3. Задание по экспериментальной части
3.1. Провести с помощью прибора Ч3-44 градуировку частотной шкалы для заданного (таблица 2.1) положения переключателя поддиапазонов генератора Г4-..., а также измерить предельные значения частоты для различных поддиапазонов.
3.2. Провести с помощью вольтметра ВЗ-38А проверку частотной шкалы вольтметра, а также провести градуировку аттенюатора для заданного положения стрелки вольтметра.
3.3. Провести с помощью электронного осциллографа С1-65 градуировку шкалы измерителя глубины модуляции для заданного уровня выходного сигнала.
3.4. Выбрать исходные данные в соответствии с вариантом задания:
nпод1 = ... , nпод2 = ... – для таблицы 5.1
nатт = ... , nшк = ... – для таблицы 5.2
nк = ... , m = ... – для таблицы 5.3

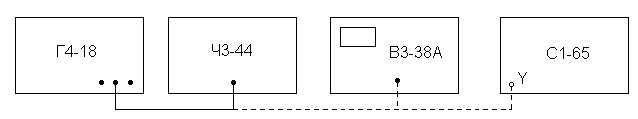

4.Измерительная установка для проверки высокочастотного генератора синусоидальных сигналов.
5. Таблицы для записи исходных данных,
результатов измерений и вычислений.
Таблица 5.1 Результаты измерения частоты сигналов генератора Г4-...
Физ. вел. |
Точка на шкале “Частота” Г4-… |
Примечание |
|||||||||||||||||
Парам.. |
Ед.изм. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|||||
fотсч |
кГц |
|
|
|
|
|
|
|
|
|
|
|
|
nпод1 =...
|
|||||
изм |
% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
fотсч |
кГц |
|
|
|
|
|
|
|
|
|
|
|
|
nпод2 =...
|
|||||
изм |
% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Физ. вел. |
Положение переключателя «Диапазоны, МГц» |
Примечание |
|||||||||||||||||
Парам. |
Ед.изм |
1 |
2 |
3 |
4 |
5 |
6 |
|
|||||||||||
fнижн |
МГц |
|
|
|
|
|
|
Точка “1” на шкале |
|||||||||||
fверхн |
МГц |
|
|
|
|
|
|
Точка “12” на шкале |
Рисунок 5.1 Градуировочные графики частотной шкалы для заданных поддиапазонов частоты генератора Г4-... .
Таблица 5.2 Результаты измерения напряжения сигналов Г4-...
Физ.вел. |
Точка на шкале вольтметра |
Примечание
|
|||||||||||||||||||
парам. |
ед.изм. |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
|||||||||
U |
мВ |
|
|
|
|
|
|
|
|
|
|
nатт =... |
|||||||||
и |
% |
|
|
|
|
|
|
|
|
|
|
|
|||||||||
С |
мВ |
|
|
|
|
|
|
|
|
|
|
U-Uуст |
|||||||||
Физ.вел. |
Положение переключателя аттенюатора (nатт) |
Примечание
|
|||||||||||||||||||
парам. |
ед.изм. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
nшк =... |
|||||||||
U |
мВ |
|
|
|
|
|
|
|
|
|
|
|
|||||||||
и |
% |
|
|
|
|
|
|
|
|
|
|
|
|||||||||
К |
- |
|
|
|
|
|
|
|
|
|
|
|
|||||||||
Куст |
|
1,00 |
0,79 |
0,63 |
0,50 |
0,40 |
0,32 |
0,25 |
0,20 |
0,16 |
0,13 |
|
|||||||||
С |
|
|
|
|
|
|
|
|
|
|
|
К-Куст |
Рисунок 5.2 Изображение модулированного сигнала на экране электронного осциллографа С1-65.
Таблица 5.3 Результаты измерения глубины модуляции сигналов Г4-...
Физ.вел. |
Показания измерителя m % |
Примечание |
||||||||||||||||
парам. |
ед.изм. |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
nк = ... |
||||||
А |
дел. |
|
|
|
|
|
|
|
|
|
|
См. рис.5.1 |
||||||
В |
дел. |
|
|
|
|
|
|
|
|
|
|
|||||||
m |
% |
|
|
|
|
|
|
|
|
|
|
|
||||||
m |
% |
|
|
|
|
|
|
|
|
|
|
|
||||||
С |
% |
|
|
|
|
|
|
|
|
|
|
|
||||||
Физ.вел. |
Показания измерителя m % |
Примечание |
||||||||||||||||
парам. |
ед.изм. |
74 |
76 |
78 |
80 |
82 |
84 |
86 |
m = ... |
|||||||||
А |
дел. |
|
|
|
|
|
|
|
|
|||||||||
В |
дел. |
|
|
|
|
|
|
|
|
|||||||||
m |
% |
|
|
|
|
|
|
|
|
|||||||||
С |
% |
|
|
|
|
|
|
|
|
Рисунок 5.3 Градуировочные графики измерителя уровня и глубины модуляции.
Вывод:
Выводы по результатам выполненной работы должны содержать информацию о линейности и совместимости частотных шкал, а также о наличии разрывов между поддиапазонами. С учетом величины поправок «С» сделать вывод о достоверности градуировки шкал измерителя напряжения и модуляции m.
_______________________________________________________________________________________________________________________________________________________________________________________
