1.7 Размещение нрп
На основе расчётов длинны регенерационного участка произведенного ранее, НРП на трассе располагаются на расстоянии не более, чем lр.у=37,32 км.
Общее
число НРП составляет 11 шт., т. к. общее
расстояние между станциями составляет
407 км.

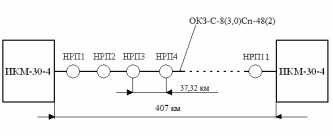

1.8 Схема связи
2
Рисунок 4 – Схема связи
СТРОИТЕЛЬСТВО ВОЛОКОННО-ОПТИЧЕСКОЙ ЛИНИИ СВЯЗИ2.1 Строительство волс
Прокладка ОК в траншею.
При прокладке волоконно-оптического кабеля непосредственно в грунт применяются обычные методы прокладки. Глубина прокладки, та же что и для металлических кабелей, однако интенсивность трафика или какие-либо соображения безопасности могут потребовать прокладки кабеля на большей глубине. При прокладке кабеля в траншее необходимо выбирать такие материалы и способы засыпки, чтобы усилия, воздействующие на волокно, не превышали предельных значений.
Прокладка ОК в грунт может выполняться ручным способом в ранее отрытую траншею или бестраншейным с помощью ножевых кабелеукладчиков. Если используется защитный трубопровод, то можно сначала в грунт укладывать трубопровод (полиэтиленовая труба с внешним диаметром до 34 мм), а затем в него затягивать ОК, либо прокладывают трубопровод с заранее уложенным в него ОК.
Прокладка ОК в траншею. Производственные процессы при прокладке кабеля в открытую траншею трудоемки, малопроизводительны и могут легко контролироваться в ходе строительно-монтажных работ. Максимальное внимание должно уделяться ограничению минимального радиуса изгиба ОК. Для этого размотку кабеля, переноску и укладку его в траншею проводят без перегибов. Нельзя волочить кабель по поверхности земли и разматывать кабель барабаном.
Качество прокладки ОК зависит также от подготовки грунтовой или песчаной постели и засыпки. Поэтому в ряде случаев перед прокладкой в траншею кабель предварительно обертывают защитным материалом.
Размотка
кабеля при прокладке в открытую траншею
должна, как правило, осуществляться с
помощью механизмов. Если позволяют
условия трассы, то используют барабан,
установленный в специально оборудованном
кузове автомашины или на кабельном
транспорте, передвигающемся по
трассе
вдоль траншеи. Скорость движения
автомашины не должна превышать 1 км/ч.
Расстояние от колес до края траншеи
должно быть не менее 1,25 глубины траншеи.
Кабель разматывают так, чтобы он сходил
с верха барабана и укладывают на дно
траншеи или на ее бровку без натяжения.
Кабель должен плотно прилегать к дну
траншеи. На поворотах кабель выкладывают
с соблюдением допустимых радиусов
изгиба. Если условия местности не
позволяют использовать технику, то
вручную выносится вся строительная
длина кабеля, укладывается вдоль траншеи,
а затем опускается в нее. При этом барабан
с кабелем устанавливают в начале участка
прокладки на неподвижной основе. Нагрузка
на одного рабочего не должна превышать
35 кг. При недостаточном количестве
рабочих применяют способ «петли»: конец
кабеля оставляют у барабана в начале
участка и размотку ведут с верха барабана
петлей, нижнюю часть которой по мере
продвижения рабочих укладывают
непосредственно в траншею или на землю
у траншеи. По мере выкладки нижней части
петли на землю освобождающиеся рабочие
переходят к барабану и подхватывают
новый участок кабеля. Расстояние между
соседними рабочими должно быть таким,
чтобы кабель не волочился по земле. До
половины строительной длины петля
удлиняется, а затем укорачивается по
мере продвижения к концу. В результате
весь кабель вытягивается в одну линию.
При наличии на трассе различных пересечений кабель прокладывают способом «петли», протягивая ее в предварительно проложенной под препятствием полиэтиленовой трубе.
Траншеи и котлованы засыпают вынутым грунтом так, чтобы наиболее рыхлый грунт отсыпался в нижние слои. Засыпку производят механизмами или вручную слоями толщиной не более 20 см.
