Нанесение вершин опорного полигона
Вершины опорного полигона и диагонального хода наносятся на план по вычисленным координатам.
Для построения точек по их координатам вначале определяет квадрат, в пределах которого будет расположена искомая точка, а затем уже в пределах этого квадрата, на его сторонах при помощи масштабной линейки откладывают недостающие отрезки к абсциссам и ординатам точек.
Контролем правильности построения точек будут служить горизонтальные приложения, которые необходимо проверить по масштабной линейке, при этом расхождение допустимого только в пределах 0,2мм. Полученные точки соединяют по линейке карандашом тонкими линиями.
Нанесение на план ситуации по абрису и оформление плана
По данным абриса (рис. 1.2) нанести на план ситуацию участка местности. Ситуация должна быть показана согласно условным знакам. Способы нанесения точек ситуации на плане применяют в зависимости от соответствующих способов их съемки.
Так, например, буровая скважина, была снята способом угловых засечек с линии 6-7. Чтобы ее нанести на план, следует в точках 6 и 7 построить транспортиром углы: при точке 6 – 68030' при точке 7 – 47030' и провести направления под этими углами.
Искомая тачка получится на пересечении проведенных направлений.
Фруктовый сад был снят способом прямоугольных направлений. От точки 3 по линии 3-4 отложим расстояние 28,4 и 78,4м, в полученных точках построим перпендикуляры к линии 3-4 длиною 25,0 и 23,0м. Соединив полученные точки, подучим границу фруктового сада вдоль линии 3-4.
Точку 2 грунтовой дороги, снятую полярным способом, наносят на план при помощи транспортира и линейки. Центр транспортира совмещают с точкой 4, нулевой диаметр направляют по линии 4-6, и у скошенного края транспортира делают отметку, соответствующую 59002’. Соединяют точку 4 с отметкой-черточкой прямой линией и вдоль полученного направления откладывают с помощью линейки горизонтальное проложение, равное 54,0м. Полученная точка даст на плане положение точки 2.
План вычертить тушью. Черной тушью вычертить пункты теодолитных ходов, номера вершин, все надписи, условные знаки, линии рамки и подписи к ней. Рамка двойная. Расстояние между рамками 12мм. Внешняя рамка шириной 2мм залита тушью.
Пересечение линий координатной сетки изобразить в виде взаимно перпендикулярных черточек длиною 6мм каждая (горизонтальная и вертикальная).
Пункты теодолитных ходов изобразить светлыми не залитыми тушью квадратиками размером 2x2 с точкой в середине.

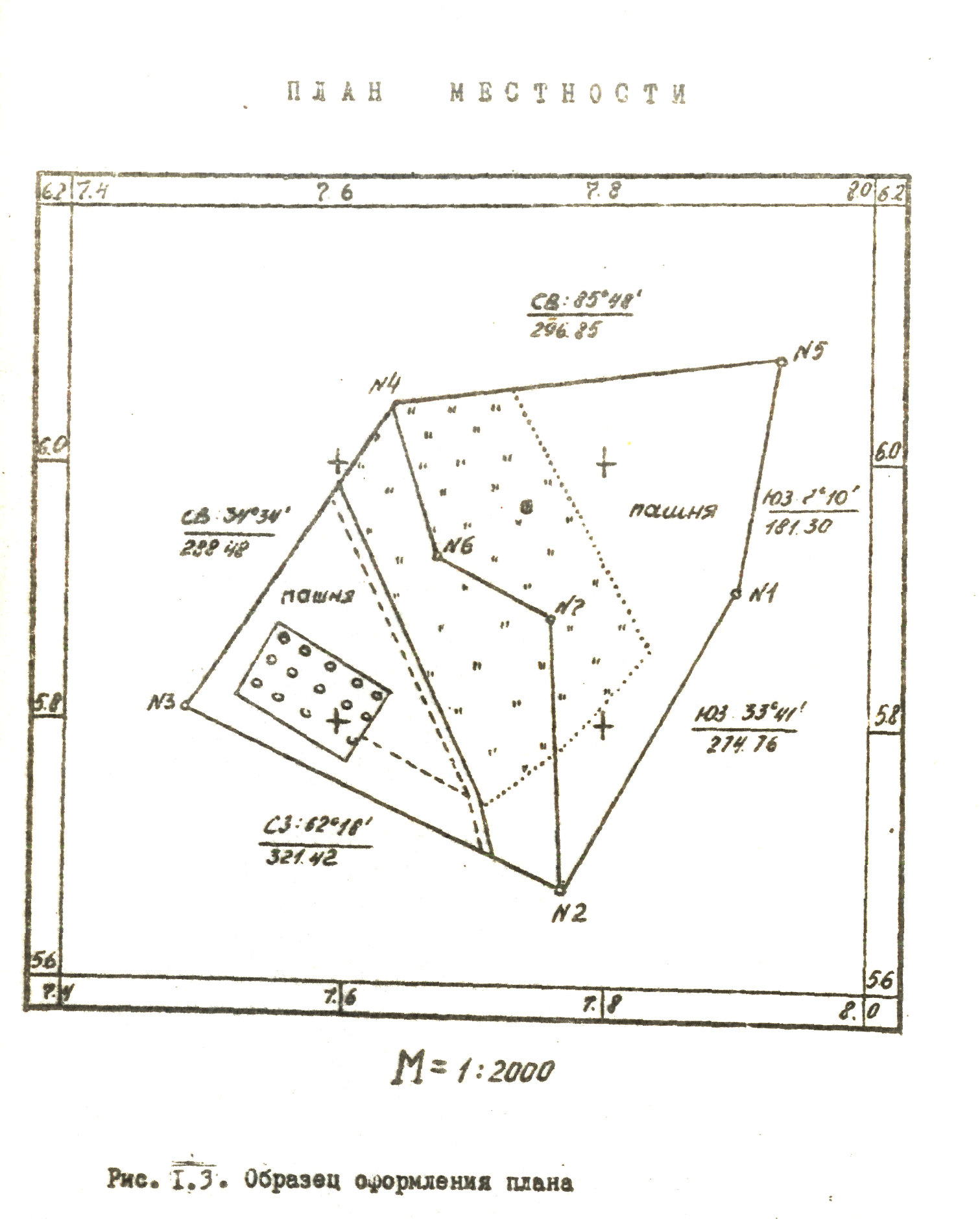

Контуры угодий выполнить точечным пунктиром через 1,5 мм. Все условные знаки изобразить точно по указанным размерам в соответствии с "Условными знаками для топографических планов масштабов 1:5000.1:2000,1:1000,1:500" (рис.1.3).
После окончания расчетно-графической работы необходимо сдать преподавателю:
1. Ведомость координат теодолитного хода.
2. План горизонтальной съемки (формат листа 2:2)
3. Расчеты, производимые в ходе работы.
Вопросы ддя подготовки к ответу при сдаче работы
В процессе защиты выполненной работы студенту могут быть заданы следующие контрольные вопросы г
1. Что называется горизонтальным проложенном линии?
2. Какие существуют способы съемки ситуации?
3. Как вычисляется и распределяется угловая невязка?
4. Что называется дирекционным углом, румбом?
5. Какие существуют зависимости между дирекционными углами и румбами линий?
6. Что называется приращениями координат и от чего зависит их знак?
7. Как вычисляется и распределяется невязки в приращениях координат замкнутого теодолитного хода?
6. В чем состоит прямая геодезическая задача?
9. Как построить координатную сетку с помощью линейки и измерителя?
10.Как нанести на план точки по координатам?
11.Как нанести на план ситуации местности, снятую различными способами?
12.Что такое абрис горизонтальной съемки?
