3 .2. Проверочный расчет балки из прокатных профилей.
3.2.1. Расчет геометрических характеристик сечения.

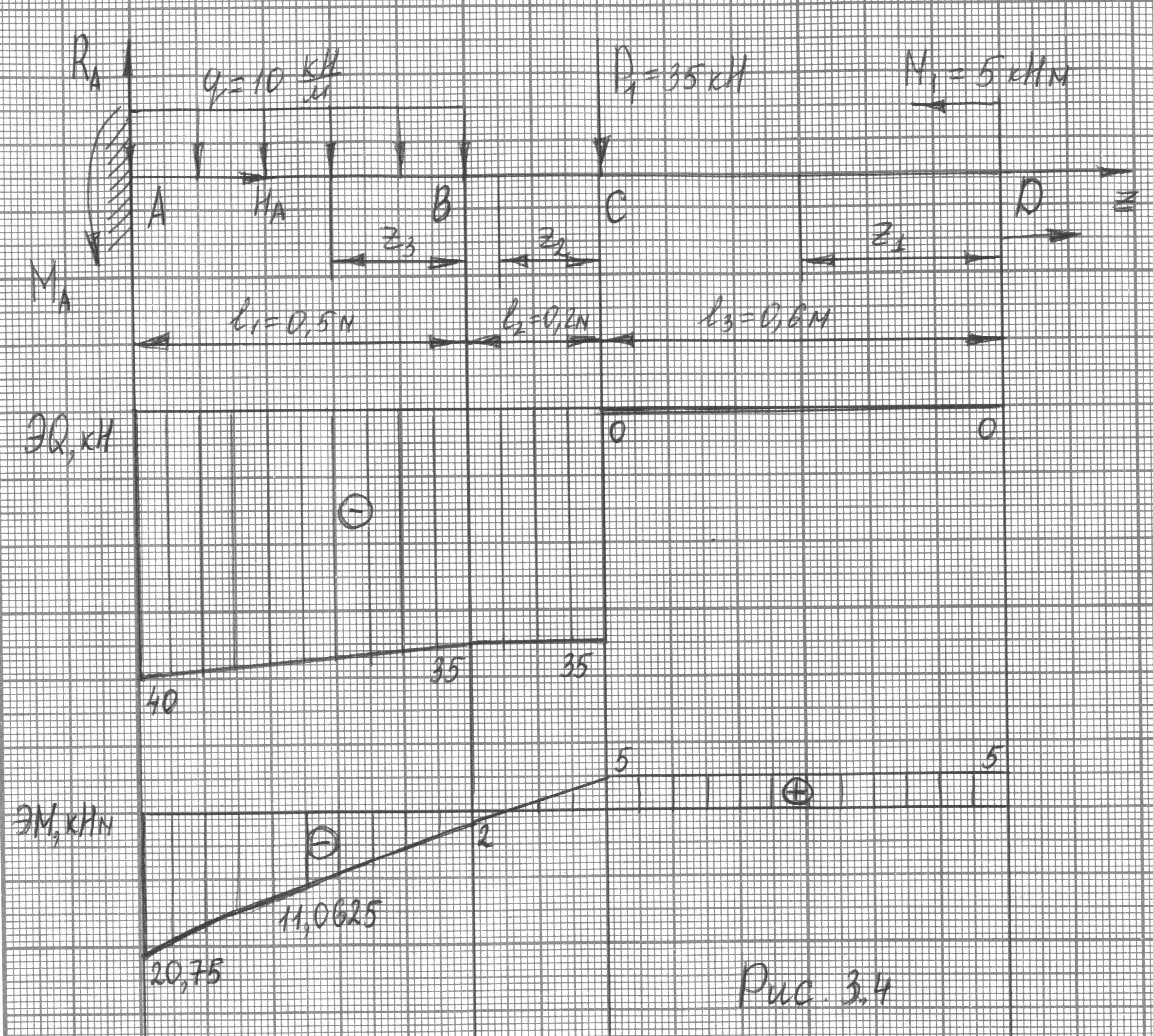

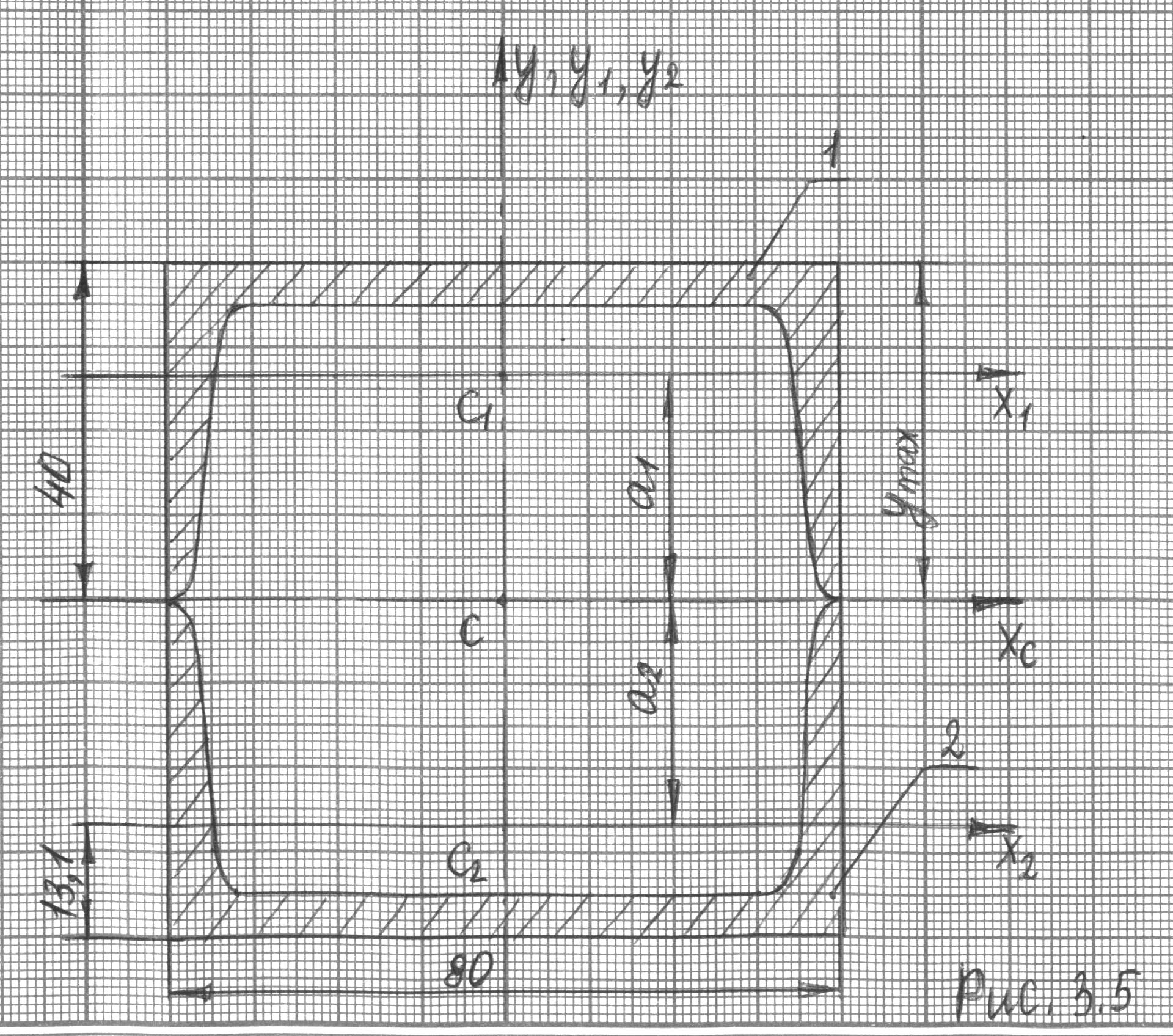

И сходные данные для расчета балки из прокатных профилей показаны на рис. 3.4. Сечение балки изображено на рис. 3.5.
Рассчитаем геометрические характеристики сечения. Осевой момент инерции для профиля №8 = 89,4 см4, А = 8,98 см2 (по ГОСТ 8240 – 89), тогда для составного сечения

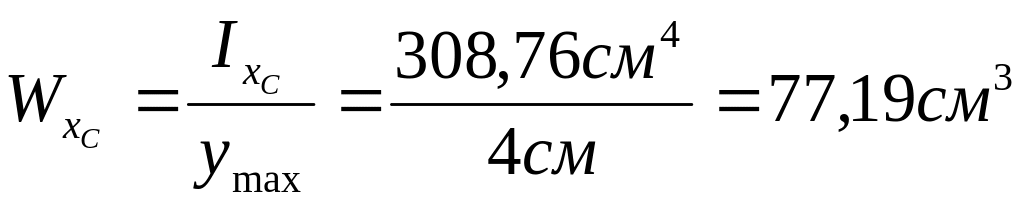

Осевой момент сопротивления Wx = 22,4 см3 (по ГОСТ 8240 – 89), тогда для составного сечения
28
3 .2.2. Построение эпюр внутренних силовых факторов.
Построим эпюры продольных, поперечных сил и изгибающих моментов. Возь-мем произвольное сечение на первом участке CD (0 ≤ z1 ≤ l3 = 0,6 м)(рис. 3.6,а).
З апишем уравнение для поперечной и продольной сил и изгибающего момента в произвольном сечении в пределах этого участка и рассчитаем их значения в характерных точках.

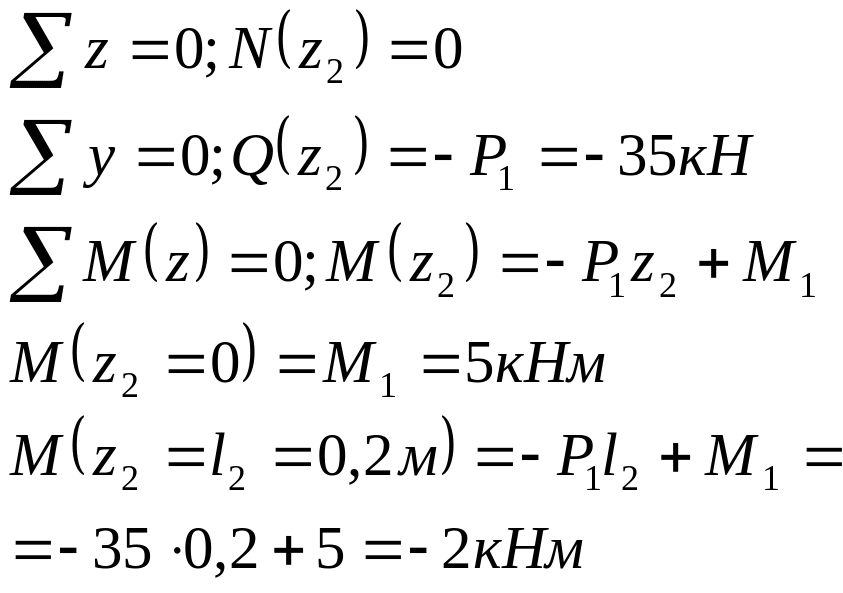

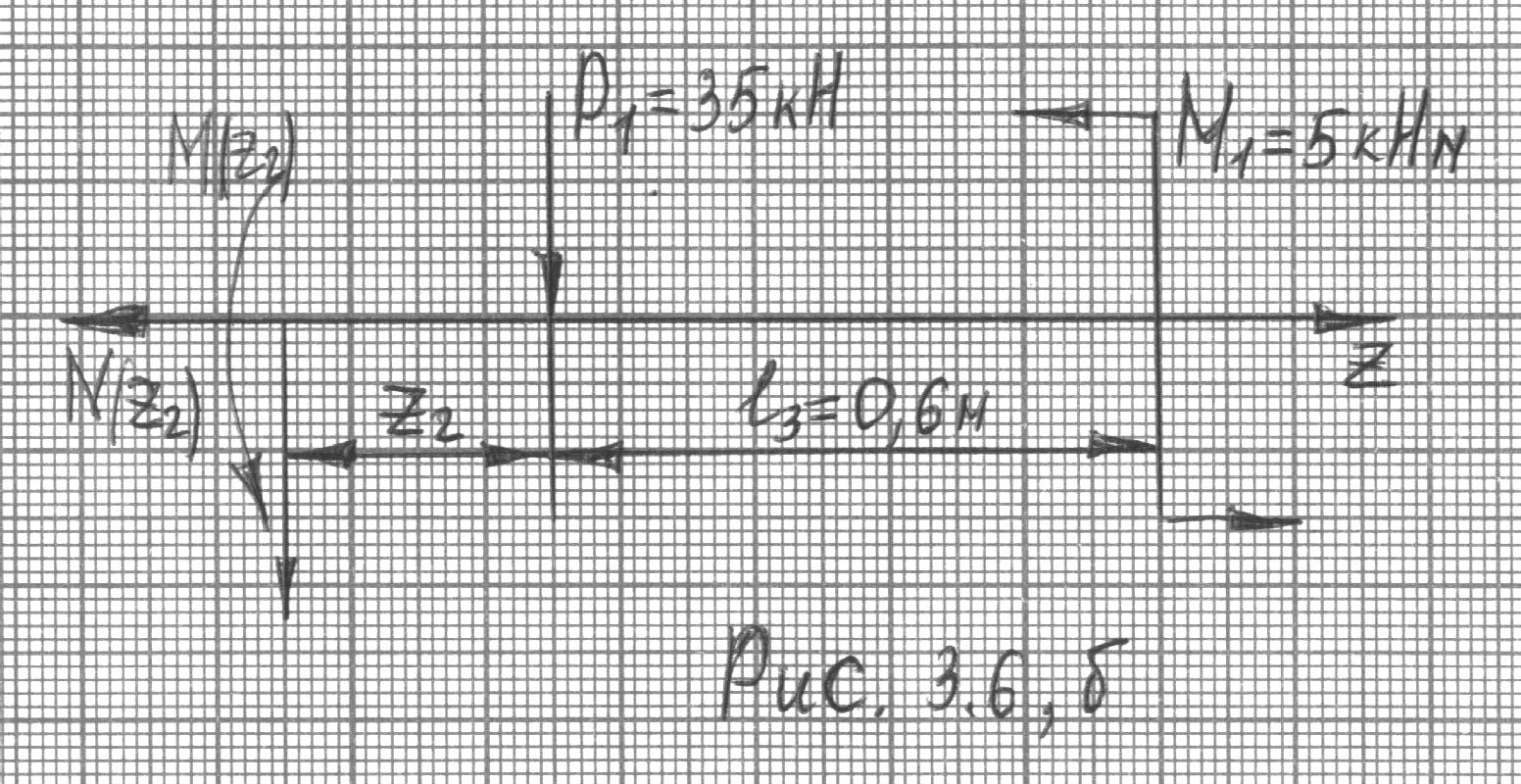

В озьмем произвольное сечение на участке ВС (0 ≤ z2 ≤ l2 = 0,2 м)(рис. 3.6,б). На данном участке:

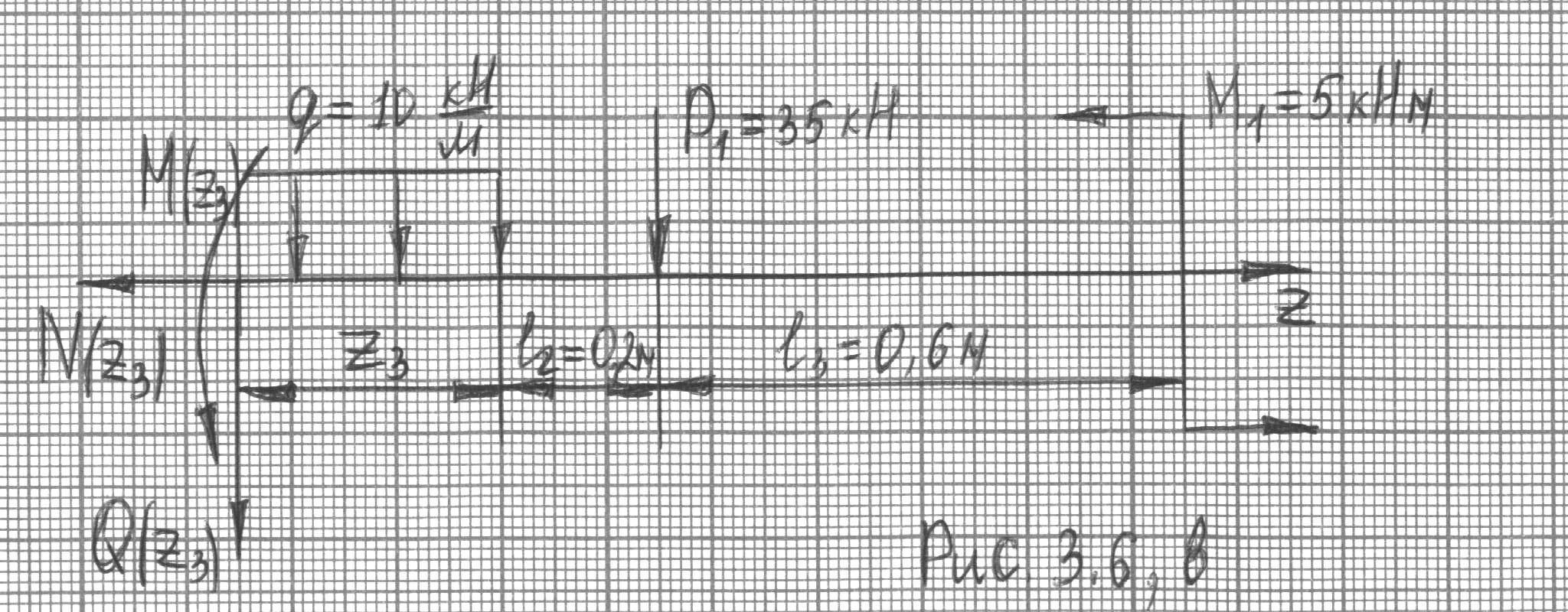

Д ля участка АВ (0 ≤ z3 ≤ l1 = 0,5 м)(рис. 3.6,в) уравнения равновесия имеют следующий вид:
По полученным значениям построим эпюры поперечных сил и изгибающих моментов (рис. 3.4).
29
3.2.3. Расчет на прочность.
Материал швеллера Ст3. Допускаемые напряжения [σ] = 200 МПа. Рассчитаем максимальные напряжения, возникающие в балке, они находятся в сечении, где изгибающий момент достигает наибольшего значения.
Мmax = M(z1=l1) = 20,75 кНм

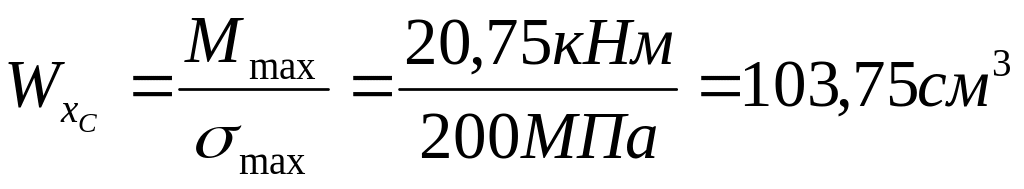

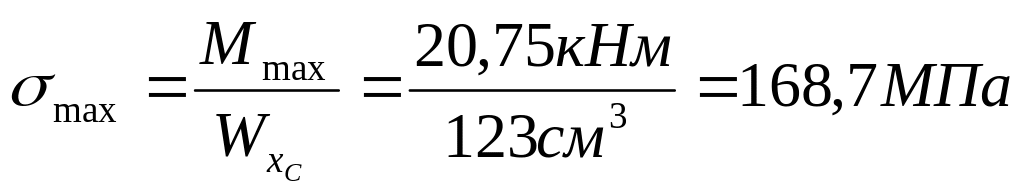

Условие прочности имеет вид σmax ≤ [σ]. Условие прочности не выполняется σmax = 269 МПа > [σ] = 200 МПа. Необходимо взять профиль больших размеров. Для этого, исходя из условия прочности, определим необходимое максимальное значение осевого момента сопротивления
Выберем швеллер – ближайший из ряда швеллер №10. Тогда
.
Откуда максимальные напряжения <[σ] = =200 МПа – условие прочности выполнено.
30
3 .3. Расчет на жесткость балки из прокатных профилей.

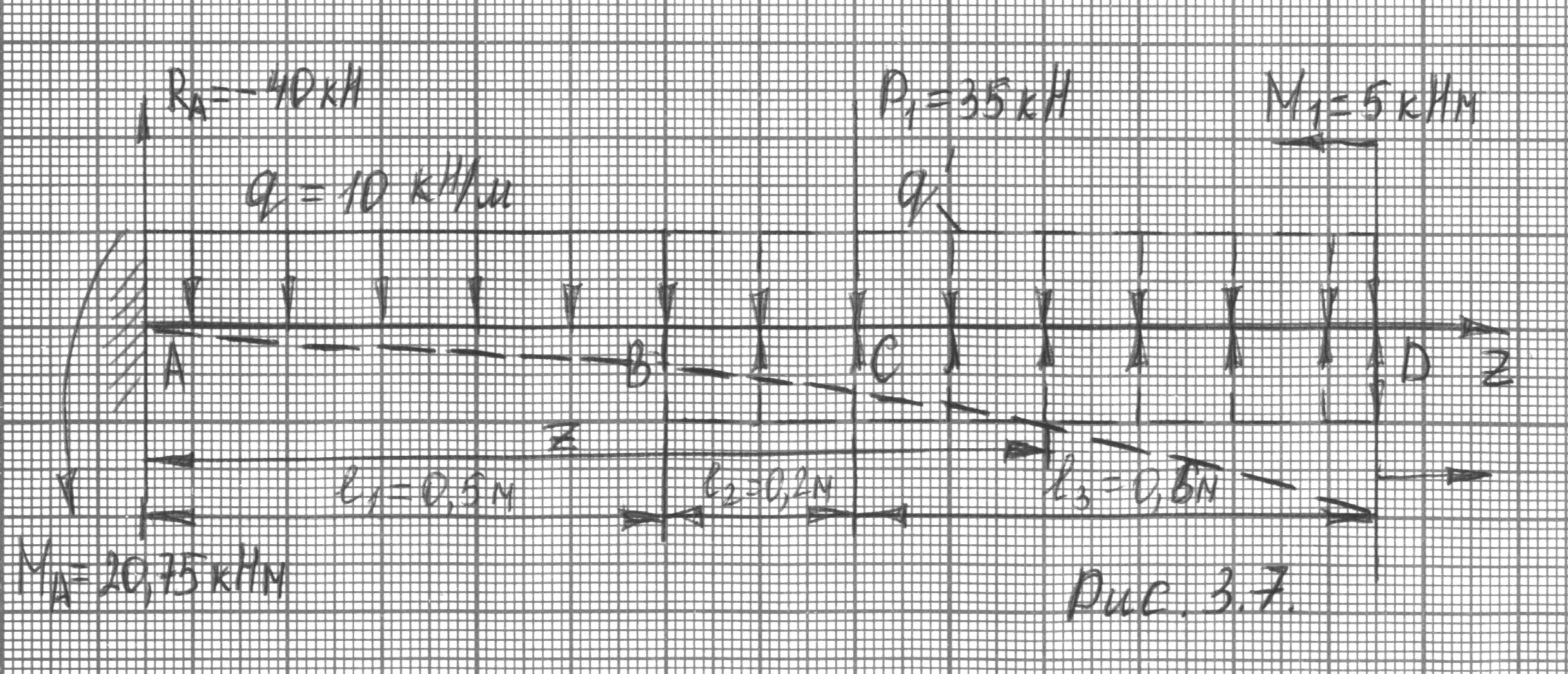

Исходные данные и расчетная схема балки из прокатных профилей представлена на рис. 3.7.. Возьмем произвольное сечение z, как показано на рисунке. При этом продлим распределенную нагрузку на участке АВ до конца балки, а ее действие на участке BD компенсируем аналогичной распределенной нагрузкой противоположного знака.
Составим уравнение упругой линии балки:
Воспользуемся полученным универсальным уравнением для определения прогибов консоли в точках z = l1, z = l1 + l2, z = l1 + l2 + l3.
Из условия равновесия балки находим:
М0 = МА = 20,75 кНм, R0 = RA = – 40 кН.
Так как начало координат совпадает с заделкой в точке А, то геометрические начальные параметры – прогиб и угол поворота в начале координат равны нулю:
уА = у0 = 0;
Вычислим прогибы в сечениях В,С и D. В сечении В прогиб
Уравнение прогиба на втором участке будет иметь вид

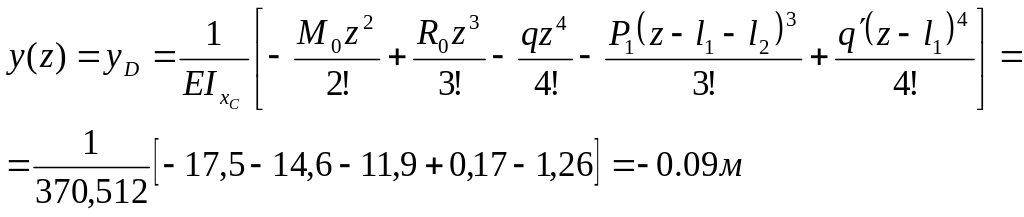

В сечении D прогиб:
31
Вычислим углы поворота в сечениях В, С и D.

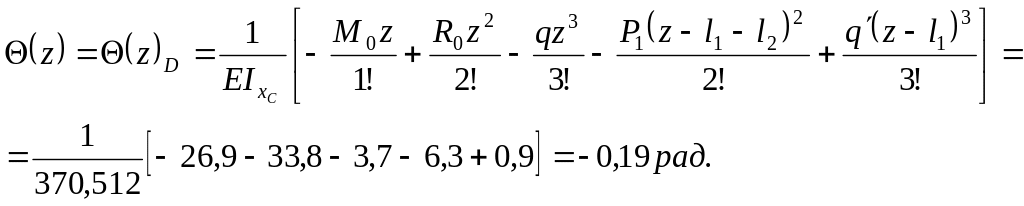

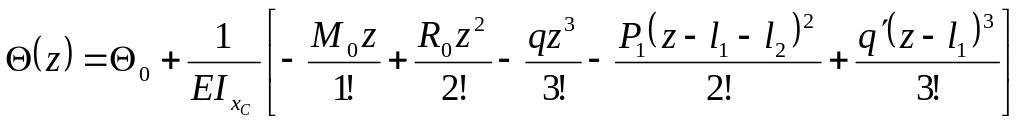

Угол поворота
Для сечения В угол поворота
Аналогично рассчитываем углы поворота в сечении С и D.
В сечении С угол поворота:
В сечении D угол поворота:
Допускаемые перемещения и углы поворота в опорах определяются из условия жесткости.
Условия жесткости по перемещениям в сечениях В, С и D и по углам поворота В, С и D не выполняются. Необходимо произвести мероприятия по увеличению жесткости конструкции.
