11.3 Внешние характеристики источников питания

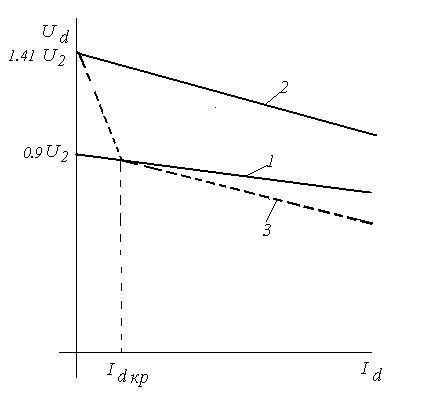

Изменение выходного напряжения источника питания при изменении потребляемого тока отображается внешней характеристикой, т.е. зависимостью (рисунок 11.14).
Рис.11. Внешняя характеристика источника питания:
1-без фильтра; 2- с емкостным фильтром;
3 – с индуктивно-емкостным фильтром
Вид внешней характеристики в основном зависит от схемы фильтра. Рассмотрим три варианта: без фильтра, с емкостным фильтром, с индуктивно емкостным фильтром.

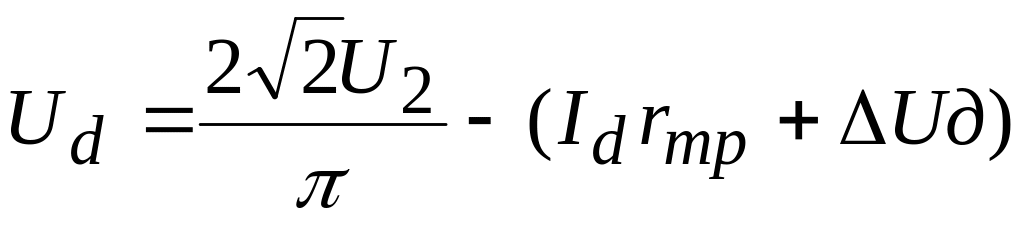

Внешняя характеристика источника питания без фильтра на рисунке 11.14 (прямая 1) показывает, что с ростом тока напряжение уменьшается. Это объясняется увеличением падения напряжения на элементах схемы: активных сопротивлениях обмоток трансформатора и на диодах выпрямителя
. (11.35)
Внешняя характеристика источника питания с емкостным фильтром на рисунке 11.14 (прямая 2) начинается со значения , т.к. при нулевом токе конденсатор фильтра заряжается до амплитудного значения напряжения на вторичной обмотке трансформатора . Прямая 2 имеет больший наклон. Уменьшение с ростом происходит по двум причинам: за счет падения напряжения на элементах схемы и за счет быстрого падения напряжения на конденсаторе при разряде большим током.
Внешняя характеристика выпрямителя с индуктивно-емкостным фильтром на рисунке 11.14 (ломаная линия 3) показывает, что при малых токах энергия, запасаемая в конденсаторе, больше, чем в катушке индуктивности, и фильтр ведет себя как емкостной. При увеличении тока выше это положение меняется на обратное, и фильтр проявляется как индуктивный.
