3.12 Универсальная характеристика центробежного насоса
При применении центробежных насосов требуется знать не только зависимость подачи и напора при одном числе оборотов, но и при других числах оборотов. Поэтому насос должен иметь семейство характеристик H=f(Q) при разных числах оборотов.
Для получения универсальной рабочей характеристики насоса снимают экспериментальным путем характеристики H=f(Q) и η=f(Q) при разных числах оборотов n1, n2, n3 и т.д. Затем кривые H=f(Q) с пометками значений η сводят в один график и через точки с равными значениями КПД соединяют плавными линиями. В результате получается график, показанный на рисунке 3.21, который называется универсальной рабочей характеристикой насоса.
Универсальная рабочая характеристика позволяет установить число оборотов, при котором достигается максимальное значение КПД.
Рисунок 3.21
3.13 Кавитация в центробежных насосах
3.13.1 Сущность кавитационных явлений
Кавитация (cavitas - пустота) - процесс образования паровых пузырьков в зоне минимального давления с последующей конденсацией их в зоне повышенных давлений, происходящей под влиянием гидродинамического воздействия.
Явление кавитации наблюдается во всех случаях, когда в какой-либо гидравлической системе происходит падение давления ниже давления насыщения.
На участке пониженного давления начинается выделение паровых пузырьков, так как упругость паров жидкости при данной температуре оказывается выше давления в этой зоне.
Перемещение потока жидкости с паровыми пузырьками в область, где давление превышает давление парообразования, вызывает интенсивную конденсацию пара. Вследствие мгновенного освобождения объема, занимаемого паром, частицы жидкости, окружающие пузырек пара, устремляются внутрь этого объема с большой скоростью. Происходит кумулятивное воздействие, сопровождающееся мгновенным местным гидравлическим ударом. Совокупность гидравлических ударов приводит к разрушению стенок каналов, так называемой кавитационной эрозии.
Явление кавитации сопровождается вибрацией установки и шумовыми эффектами.
В центробежных насосах и других лопастных гидромашинах кавитация сопровождается падением подачи, напора, мощности и КПД.
В центробежном насосе кавитация возникает на лопатке рабочего колеса обычно вблизи ее входной кромки. Давление здесь значительно ниже давления во входном патрубке, что связано с возрастанием скорости при обтекании лопатки. Неравномерное поле абсолютных скоростей при подходе к лопатке также вызывает падение давления по сравнению со средним на входе. Как показывает опыт, область пониженного давления находится с тыльной стороны входной части лопаток (рисунок 3.22)
а б
Рисунок 3.22
Явления кавитации изучали многие ученые. Наиболее полно этот вопрос разработан в трудах проф. С.С.Руднева.

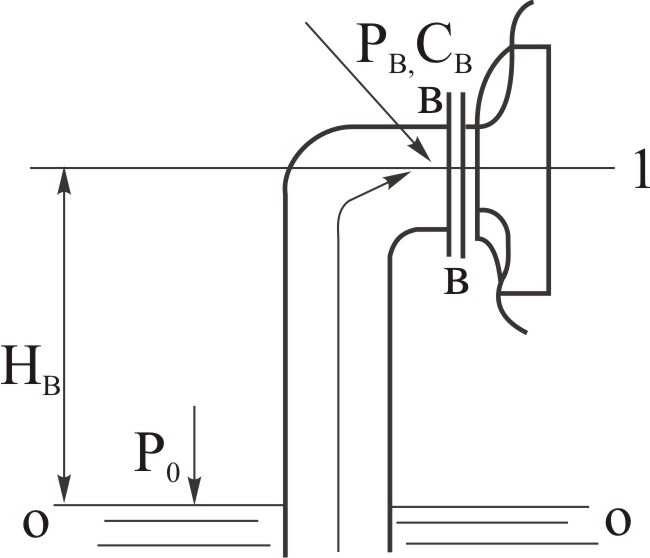

Рассмотрим схему насосной установки со стороны всасывания (рисунок 3.23).
Рисунок 3.23
Составим уравнение баланса удельной энергии для всасывающего трубопровода на участке от сечения 0-0 до сечения в-в:
,
где HB - геометрическая высота всасывания - расстояние в приемной емкости до оси насоса;
- пьезометрический напор во входном патрубке;
- скоростной напор во входном патрубке;
- гидравлические потери во всасывающем трубопроводе.
Напор во входном патрубке равен
.
Этот напор тем больше, чем меньше высота всасывания и гидравлические потери .
При снижении напора во входном патрубке может возникнуть кавитация в рабочем колесе, так как скорость на лопатке С1>СB за счет уменьшения проходного сечения каналов колеса F1 по сравнению с сечением патрубка FB, и, следовательно, давление в этом месте .
Поэтому предлагается иметь так называемый кавитационный запас, который представляет собой превышение полного напора во входном патрубке над упругостью паров жидкости:
,
- упругость насыщенного пара жидкости.
Кавитация в центробежных насосах возникает при снижении давления всасывания ниже допустимого.
Причинами снижения давления всасывания могут быть:
большая высота всасывания ;
превышение подачи Q, либо числа оборотов n выше допустимого расчетного;
повышение температуры перекачиваемой жидкости, что вызывает увеличение упругости насыщенных паров жидкости: .
