26. Центральные прямоточные и рециркуляционные скв
В центральных системах воздух обрабатывается в центральном кондиционере и распределяется по отдельным помещениям здания.
П
о
использованию наружного воздуха СКВ
делятся на прямоточные, где используется
длякондиционирования только наружный
воздух, и на рециркуляционные
(приточно-рециркуляционные — с частичной
одной или двумя рециркуляциями внутреннего
воздуха и с полной рециркуляцией, где
для специальных помещений и режимов
используется длякондиционирования
только воздух помещения).

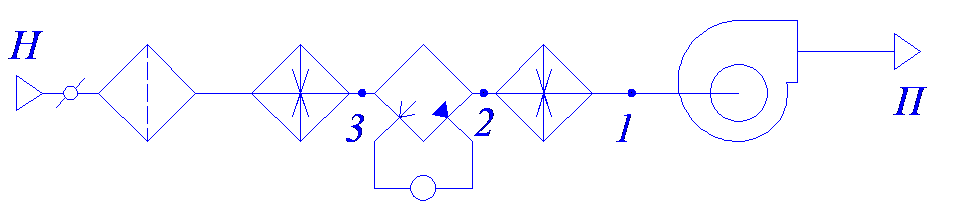

Н-3 – подогрев наружного воздуха в секции калорифера первого подогрева, при постоянном влагосодержании d=const;
3-2 – адиабатическое увлажнение воздуха в оросительной камере при постоянной энтальпии h=const;
2-1 – подогрев воздуха в секции второго подогрева;
1-П – нагрев воздуха в вентиляторе;
Прямоточный кондиционер имеет следующее основное оборудование: калорифер первого подогрева, оросительная камера, калорифер второго подогрева, вентилятор. Таким образом, наружный воздух нагревается, увлажняется, и подогревается до требуемых параметров. Наружный воздух (точка Н) проходит через секцию калорифера, где происходит его нагрев до точки 3, затем в секции оросительной камеры происходит его увлажнение до точки 2 (φ=95% - по технологическим условиям оросительной камеры), затем в секции калорифера второго подогрева происходит повышение температуры до точки 1, где происходит нагнетание воздуха и повышения его температуры на 1℃доточкиП, далеевоздухчерезвоздухораспределительпопадаетвпомещение, гдеассимилируетвредности.

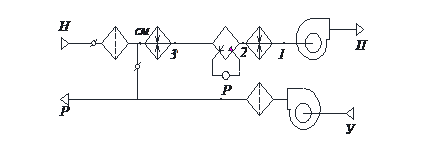

С
рециркуляцией:
Рециркуляция – включение определенного процента удаляемого из помещения воздуха в объем подаваемого наружного. При этом нужно подавать чистого воздуха не меньше, чем требуют санитарно-гигиенические требования или условия выполнения технологического процесса. Рециркуляция позволяет значительно снизить энергозатраты, а иногда и полностью отказаться от некоторых секций, что более выгодно.

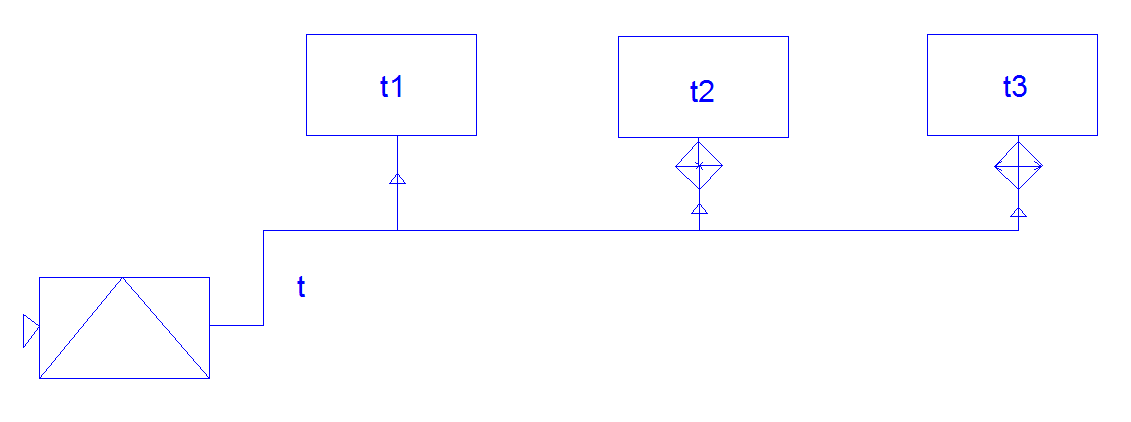

27. Скв с местными доводчиками.
Применяются в системах центрального кондиционирования, в том случае если центральный кондиционер обслуживает помещения или зоны, в которых требуется поддерживать, к примеру, различную температуру.
Подогрев воздуха в доводчиках может осуществляться как с помощью сетевого теплоносителя, так и с помощью электричества. Надо принимать условия, когда центральный кондиционер обеспечит мин температуру, т.к. холод дороже тепла. Если в помещении переменный температурный режим, то может быть сблокированное применение воздухоохладителя и воздухоподогревателя. Они могут последовательно или параллельно включаться в воздушный тракт. Если допускается переменный режим подачи кондиционирования воздуха, то доводка параметров воздушной среды может осуществляться путём смешения воздуха, приготовленного кондиционером и внутр. воздухом. В некоторой степени к СКВ относятся и фэнкойлы.
