5 .Способы задания режимов по пост. Току ус-ых каскадов на бт
Схема с фиксир. током базы:
Uбэ0=0,3-0,6В =>Iб0=Uип/Rб
Эта схема не нашла применен
(т.к. ток Iб0 не зав-т от пар-ров
тр-ра)
На практ. исп-ся след. схема:
Схема с фиксир. напряж-м база-эмиттер:
В данной схеме U м/у Б и Э
обеспеч-ся с пом. рез-ра R2,
ч/з кот. прот-ет ток дел-ля(Iд)
Uбэ0=Iд*R2=(Uип*R2)/(R1+R2)
Схемы с температурной стабилизацией
а)-с кол-й стаб-цией: особ-сть –Rб включ. к К тр-ра
Iб0=Uкэ0/Rб=(Uип-Iк0*Rк)/Rб
б)-с эмит. стаб-цией: Uбэ0=Uип*R1/R1+R2 – Iэ0*Rэ
Повыш. темпер-ры увелич. ток Iк0, что приводит к увелич. эмит-го тока.
Для ослабл. влияния отриц. обр. св. по перем. току || рез-ру включ. конд-р
6. Способы задания режимов по пост. Току ус-ых каскадов на пт
В схемах на ПТ режим покоя зад-ся с пом. падения напряж. на рез-ре, вкл-ым в цепь И или подачей на З доп-го напряжения.
Чтобы исключить пад-е напряж. на рез-ре Rи за счёт перем-й составл-й тока С, его шунтируют ёмуостью Си. Сопр-е конденс-ра во всей полосе пропуск-я ус-ля должно быть значит. меньше Rи.
7,8 Усилительный каскад в схеме с ОЭ
В данном каскаде вывод Э по перем. с-лу явл-ся общ. электродом для вх. и вых. цепи. Схема каскада имеет вид:
Вх. с-л пост-ет от
генератора с
внутр-им сопр-ем Rг. Ср1-для
предотвр. протек. пост. сост-
щей тока Б ч/з ист-к вх с-ла.
Ср2-на вых. ус-го каск. обесп.
выдел-е перем. сост-щей К-го
напряж-я, кот. пост-ет на нагр.
устр-во с сопротивлением Rн. Эл-ты R1,R2,Rэ,Cэ обесп-ют режим каскада по пост I и темпер-ю стаб-ию
Д
ля
опред-я пар-ров ус-ля ис-ют эквив. схему(в
диап. ср. ч-т):
Вх. сопр-е каскада:
R=R1||R2||Rвх=
R1||R2||[Rб+(1+h21э)*
*Rэ]
Вых. сопр-е:
Rвых=Rк||rк
Ku=-h21э* /(Rвх+Rг); Ku маx= -h21э* Rк/ Rвх
Ki=h21э*(Rr/Rr+Rвх)*(Rк/Rк+Rн); Ki мах= h21э
При анализе каскада в диап. НЧ необх. уч-ть разделит. ёмкости С1,С2 и Сэ. И тогда изм-ся К:
K
u=-h21э*Rк||Rн/(Rвх+Rг+
+1/нч*Ср1),
где нч=2П*fнч
9
.
Усилительный каскад в схеме с
ОБ

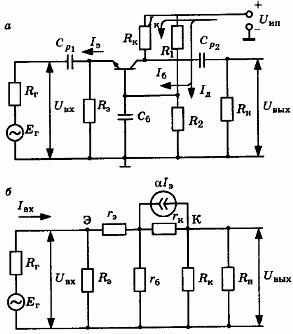

На практ. исп-ся две схемы ус-го каск. в схеме с ОБ:
-с отд-м ИП во вх. цепи для задания реж. по пост. I.
-с одним ИП (наиболее применимая)
Рез-ры R1 и R2 служат для
созд-я оптим. тока базы в
режиме покоя. R2 шунтир-ся
Сб, поэтому при подаче пер.
с-ла на вх. схемы Б по перем.
с-лу с учётом того, что Сб оч.
мало, Б соед-ся с общей ши-
ной. Для созд-я пути протек-я
пост. сост-щей Iэ м/у Э и об-
щей шиной включ. Rэ. Rэ д.б.
на 2-3 порядка больше вх.
сопр-я.
Расчёт осущ-ся также как и в
схеме с ОЭ,а Сб д.обл-ть оч. малым ёмк. сопр-ем во всём диап. усиливаемых ч-т.
Для опред-я вх. и вых. сопр-я, Кi и Ku, исп-ют эквив. схему. Из схемы:
Rвх=Rэ||[rэ+(1-h21б)*rб]; Rвых=Rк||rк
Кu=h21б*Rк||Rн/Rг+Rвх
Кi=h21б*Rк/(Rк+Rн) <1
Данный каскад не изм-ет фазу вх. с-ла. Достоинство схемы – мал. нелин. искажения. Широко прим-ся в диап. ВЧ и сверхВЧ.
10. Обратные связи в усилителях
ОС в ус-ях наз-ют передачу вых. с-ла в его вх. цепь.
Ц
епь,
по кот. перед-ся с-л ОС наз-ся петлёй ОС.
Если ОС охв-ет весь или большую часть
усилит. каскада, то её наз-ют общей ОС.
Если же ОС охв-ет 1-2 каск., то её наз-ют
местной ОС.
Структурная схема ус-ля с ОС:
где К-коэф. ус-я=Uвых/Uвх
β-коэф. передачи=Uос/Uвх
Стрелками ук-ны напр. перед.
с-ла.
По способу получения с-ла Uос
р
азличают:
-ОС по U (a);-по
I(б);-комбинир-ый(в):
П
о
способу введения напряж-я ОС на вх. ус-ля
ОС бывает: -последоват(а), -||(б), -послед-||(в).
Если при кор. замык. нагр. U ОС сохр-ся,то осущ-ся ОС по току, если же он стрем-ся к 0,то по напряж-ю.
Вид ОС м. опред-ть по способу подачи её с-лов во вх. цепь. Если с-л ОС пост-ет на Э (или И) тр-ра, тосвязь
послед-ая, а если на Б (или З) то ||.
