92. Крыльчатый насос — один из видов объёмных ручных насосов, вытеснителем в котором служит крыльчатка.

Конструктивная схема крыльчатого насоса

По классификации их относят к поршневым насосам двойного действия. Они известны также под названием "насосы Альвейера".

Принцип действия

С помощью рукоятки, имеющей жёсткую кинематическую связь с крыльчаткой, последней сообщают неполные возвратно-вращательные движения. При движении по часовой стрелке (см. рисунок) открываются те два клапана, которые показаны на рисунке открытыми. При движении в обратном направлении эти клапаны закрываются, а два других клапана открыты. Нагнетание жидкости происходит снизу вверх.

[править]

Область применения

Данный вид насосов применяют до давления 0,25 МПа.

Крыльчатый насосы, как и другие виды ручных насосов, используют в тех случаях, когда нецелесообразно монтировать насос с электрическим приводом или приводом от ДВС.

Эти насосы используют, например, для откачки воды из небольших котлованов, для бытовых нужд и др.

93.Гидротаранный насос или гидравлический таран (фр. bélier hydraulique, англ. hydraulic ram) — механическое устройство для подъёма воды на значительную (до нескольких десятков метров) высоту. Не требует для работы каких-либо внешних движителей, благодаря чему может быть весьма полезно в местности, где нет электроснабжения либо в местности малообжитой и редкопосещаемой. Энергию для работы насос получает из потока воды, перетекающего под действием силы тяжести из т.н. "питающего" резервуара (например, из запруды на реке) по "питающей" трубе в какой-либо нижерасположенный сток (например, в ту же реку ниже по течению).

Пропуская через себя бо́льшую часть воды с небольшой высоты h (разница высот между стоком и уровнем воды в питающем резервуаре) насос поднимает меньшую часть воды на бо́льшую высоту H (разница высот между верхней точкой отводящей трубы и уровнем воды в питающем резервуаре).

Схема гидротаранного насоса

Гидротаранный насос в простейшем случае состоит из (см. Риунок):

питающей трубы (а)

отбойного клапана (б)

возвратного клапана (в)

воздушного колпака (г)

отводящей трубы (д)

Начальное состояние: отбойный клапан Б открыт и удерживается в таком положении пружиной или грузом или т.п. Сила этой пружины превышает силу давления статического столба воды в питающей трубе на закрытый отбойный клапан. Возвратный клапан В закрыт. Воздушный колпак заполнен воздухом.

По питающей трубе А поступает вода, разгоняясь до некой скорости, при которой отбойный клапан Б, увлекаемый потоком воды, преодолевает усилие своей пружины и закрывается, перекрыв сток. Инерция резко остановленой в питающей трубе воды создает гидроудар -- резкий скачок давления, величина которого определяется длиной питающей трубы и скоростью потока. Давление гидроудара преодолевает давление столба воды в отводящей трубе Д, возвратный клапан В открывается и часть воды из питающей трубы А проходит через него и поступает в отводящую трубу но, главным образом, в воздушный колпак Г, поскольку инерция массы воды в отводящей трубе Д препятствует такому быстрому, импульсному поступлению. Вода в питающей трубе остановлена, давление падает и приходит к статической величине, возвратный клапан закрывается, отбойный клапан открывается. Вода в питающей трубе начинает двигаться, постепенно ускоряясь, а в это время под давлением воздуха, поджатого в воздушном колпаке, поступившая в него порция воды продавливается в отводящую трубу. Таким образом система возвращается в исходное состояние и начинает новый цикл работы.

В 1772 году англичанин Джон Уайтхёрст (J. Whitehurst) изобрёл и построил «пульсирующий двигатель», прообраз гидравлического тарана, и спустя три года опубликовал его описание. Устройство Уайтхёрста управлялось вручную. Первый автоматический гидротаранный насос изобрёл знаменитый француз Жозеф-Мишель Монгольфье (J. Montgolfier) совместно с Ами Арганом (A. Argand) в 1796 году.

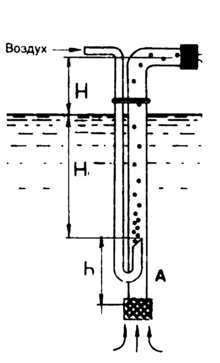

94. Эрлифт (англ. air — воздух, lift — поднимать) — разновидность струйного насоса. Состоит из вертикальной трубы, в нижнюю часть которой, опущенной в жидкость, вводят газ под давлением. Образовавшаяся в трубе эмульсия (смесь жидкости и пузырьков) будет подниматься благодаря разности удельных масс эмульсии и жидкости. Естественно, что эмульсия тем легче, чем в ней больше пузырьков.

Теория газлифта рассчитывает движение газожидкостной смеси в вертикальной трубе на основании дифференциального уравнения Бернулли для гомогенной сжимаемой среды. Область применения эрлифтов
