Механизированный лабаз
Приготовленная в смесовых машинах смесь выводится и загружается в механизированные расходные лабазы ЛРМ-40-Ш.
Механизированный расходный лабаз предназначен для хранения, вылеживания смеси перед чесанием и подачи ее к автоматическим питателям самовесов чесальных аппаратов. В лабазах при вылеживании смеси в течение 18-24 часов нанесенная ранее эмульсия равномерно распределяется в волокнистой массе. При отборе смеси (при подачи ее к чесальным аппаратам) происходит дополнительное перемешивание волокон.
Лабаз ЛРМ-40-Ш имеет объем 40 м3 и вмещает до 1200 кг волокнистого материала. Используют его как расходный лабаз для готовой смеси и в камвольном прядении, как смесовую машину.
Лабаз работает периодически. В первом периоде наполняется волокнистым материалом. Во втором периоде − отбор и вывод материала вертикальной решеткой. Схема механизированного лабаза представлена на рис. 12.
В первом периоде лабаз работает следующим образом. Волокнистый материал подается в камеру с помощью рассеивателя 3. Отражатель 4, совершая возвратно-поступательное движение, распределяет волокно по длине камеры. Одновременной работой рассеивателя и отражателя обеспечивается укладка волокнистого материала слоями на транспортер 1. К транспортеру прикреплен вертикальный подпорный щит 2. Во время загрузки пыльный воздух отсасывается через перфорацию 5, предусмотренную в его потолочной части. После наполнения лабаза волокнистым материалом его загрузка прекращается и загружающий механизм останавливается.
Во втором периоде включается в работу механизм отбора волокнистого материала и грузовой транспортер с подпорным щитом. Горизонтальный грузовой транспортер и подпорный щит, совершая поступательное движение, вперед подают массу материала к вертикальной игольчатой решетке 9. Решетка производит вертикальный отбор клочков материала, слой которых разравнивается крыльчаткой 6. Крыльчатка 7 сбрасывает материал в приемник 8. За игольчатой решеткой над горизонтальным транспортером установлен очищающий валик 10, который удаляет с транспортера оставшиеся клочки и отбрасывает их на игольчатую решетку.
Рисунок 12 - Схема механизированного лабаза ЛРМ-40-Ш
Состав и работа чесального аппарата ч-22-ш
Технологическая схема чесального аппарата Ч-22-Ш представлена на рисунке 14. В состав аппарата для получения ровницы входят следующие машины:
I - питатель-самовес,
II - предварительный прочесыватель (предпрочес),
III - первый основной прочесыватель (1 прочес),
IV - лентообразователь,
V - лентоукладчик,
VI - второй основной прочесыватель (2 прочес),
VII - ровничная каретка.
В чесальном аппарате для получения ленты вместо ровничной каретки устанавливается лентоукладчик на 2 выпуска.
4.4.1 Питатель-самовес
Питатель-самовес служит для автоматического отвешивания порций смеси и подачи их через равные интервалы времени на питающую решетку предпрочеса.
Технологическая схема питателя-самовеса изображена на рис. 15.
Основные рабочие органы питателя-самовеса: 1 - бункер, 2 - питающая решетка, 3 - игольчатая решетка, 4 - разравнивающий гребень, 5 - сбрасывающий гребень, 6 - чаша весов, 7 - заслонка.
Самовес работает периодически:
Первый период - питание. При этом наполняется чаша до получения заданной массы.
Второй период - выстой (от момента наполнения чаши до момента выбрасывания взвешенной порции).
Выстой – это резервная часть питания. Чаша весов раскрывается через равные промежутки времени, то есть
Тп + Тв = const,
где Тп - продолжительность питания, Тв - продолжительность выстоя.

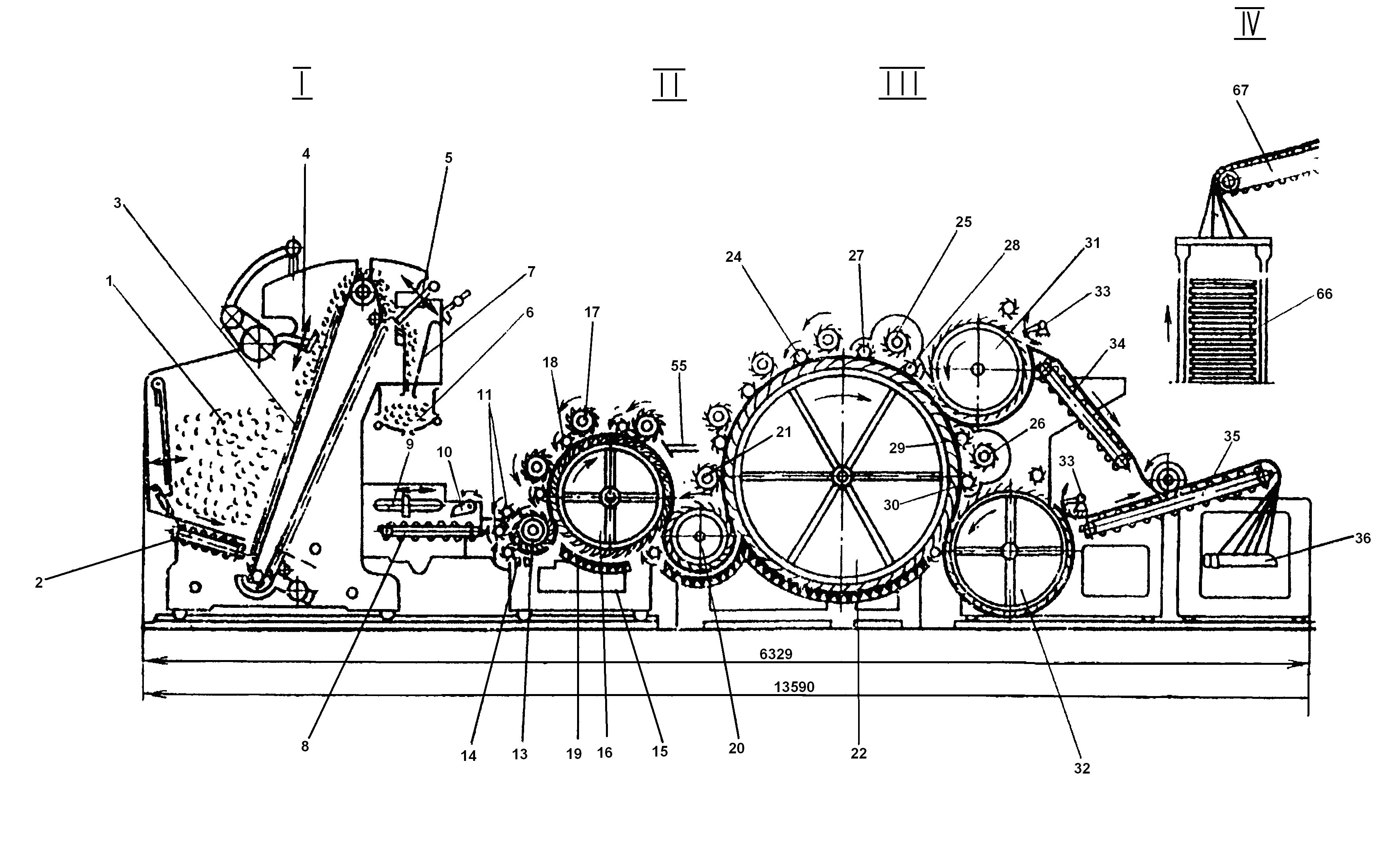

Рисунок 14 – Технологическая схема чесального аппарата Ч-22-Ш
Продолжение рисунка 14
Продолжительность питания не одинакова в каждом цикле и зависит от величины клочков смеси, высоты наполнения бункера и др. Если Тп - увеличивается, то Тв - уменьшается и наоборот. Благодаря выстою - резервному времени питания - весовая чаша к моменту выбрасывания порции всегда успеет наполниться до заданной массы.
Третий период - выбрасывание порции.
Четвертый период - подготовка к новому циклу.
При изучении работы питателя-самовеса следует составить таблицу 12.
Таблица 12 - Работа питателя-самовеса по периодам
Наименование |
П е р и о д ы |
|||
рабочих органов |
1 |
2 |
3 |
4 |
Игольчатая решетка |
работает |
не работает |
|
|
Разравнивающий гребень |
|
|
|
|
Чаша весов |
закрыты |
|
раскрыта |
закрывается |
Заслонка |
опущена |
|
|
|
От массы порции (броска) и количества бросков в 1 мин. зависит линейная плотность ровницы, загрузка волокном рабочих органов чесальной машины и, следовательно, качество прочеса, а также производительность чесального аппарата.

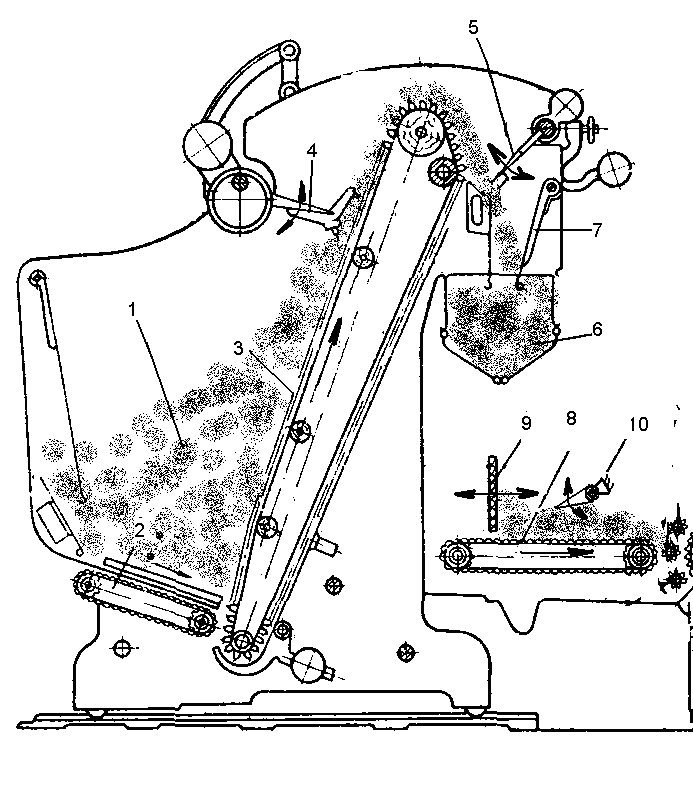

Рисунок 15 – Технологическая схема питателя-самовеса чесального аппарата
