3.3. Прямое программирование видеосистем.
Видеоадаптеры можно программировать прямыми методами, т.е. непосредственно адресовать данные в регистры адаптера, игнорируя программные прерывания. Прямое программирование позволяет существенно повысить скорость обновления изображение на мониторе.
Графический контроллер VGA программируется путем использования следующих основных регистров:
0 |
РУС |
- регистр установки \ сброса, |
1 |
РРУС |
- регистр разрешения установки \ сброса, |
2 |
РСЦ |
- регистр сравнения цвета, |
3 |
РВФ |
- регистр выбора функции, |
4 |
РВП |
- регистр выбора плоскости, |
5 |
РГР |
- регистр графического режима, |
6 |
РСВ |
- регистр смешанного вывода, |
7 |
РБЦ |
- регистр безразличия цвета, |
8 |
РМБ |
- регистр битовой маски. |
Запись и чтение команд и данных осуществляется через порты с адресами: 3CEh - регистр адреса, 3CFh - регистр данных.
Организация взаимодействия регистров графического контроллера в режиме записи 0А показана на рис.3.3.

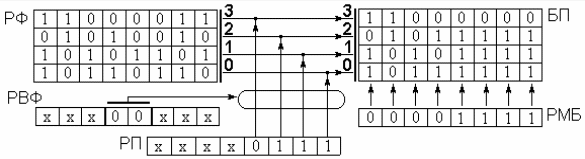

Рис.3.3. Режим записи 0А (точечный) адаптера VGA.
Режим записи 0А позволяет устанавливать заданный в РУС цвет точкам изображения. Данная операция осуществляется с учетом содержимого РМБ, который содержит 1 в тех битах, куда заносится цвет из РУС. Для пикселов, соответствующих 0 в битах РМБ, цвет берется из соответствующих битов регистров-фиксаторов (РФ) и комбинируется с содержимым РУС. В РВФ задается номер логической операции, осуществляемой над содержимым РУС и РФ, для получения их комбинации. Новый фрагмент изображения формируется в четырех байтах битовых плоскостей (БП). РРУС содержит в младшей тетраде число Fh, что соответствует режиму 0А, если эта тетрада равна 0, то значит задан режим 0В, схема которого показана на рис.3.4.

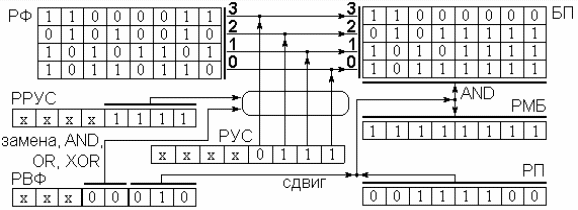

Рис.3.4. Режим записи 0В (байтовый) адаптера VGA.
В этом режиме новый фрагмент изображения формируется на основе комбинирования содержимого РФ и младшего байта одного из регистров процессора (РП). Во всех режимах РВФ в битах 0-2 содержит величину сдвига, а в битах 3 и 4 - код логической операции: 00 - замена, 01 - AND, 10 - OR, 11 - XOR.
Самую простую схему имеет режим записи 1, которая приведена на рис.3.5. В этом режиме содержимое РФ просто копируется в БП.

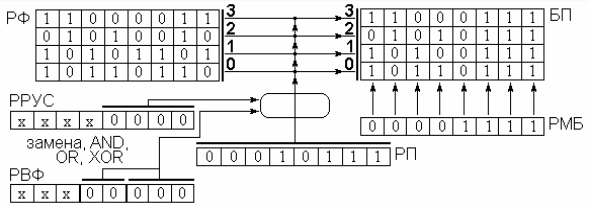

Рис.3.5. Режим записи 1 адаптера VGA.
Режим записи 2 является упрощенным вариантом режима 0А, в котором новый цвет пикселов берется из РП. Функции РВФ, РМБ и РФ полностью аналогичны указанному режиму.
Рис.3.6. Режим записи 2 адаптера VGA.
Режим записи 3 аналогичен режиму 0А. В этом режиме положение копируемых и комбинируемых пикселов определяется помимо РМБ содержимым РП и РВФ в соответствии с рис.3.7.
Рис.3.7.Режим записи 3 адаптера VGA.
Режимы чтения предназначены для копирования в регистр процессора определенной компоненты изображения. Режим чтения 0 копирует в РП байт одной из битовых плоскостей, номер которой задается в РВП, как показано рис.3.8.

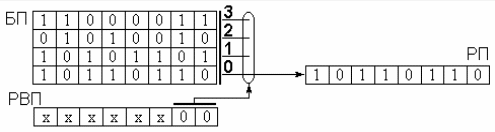

Рис.3.8. Режим чтения 0 адаптера VGA.
В режиме чтения 1 в РП попадает результат сравнения цвета восьми пикселов с цветом, код которого занесен в РСЦ. Если цвет совпадает, то соответствующий бит РП оказывается равным 1. Если определенные биты РБЦ равны 0, то соответствующие битовые плоскости не участвуют в процессе сравнения. Схема режима приведена на рис.3.9.

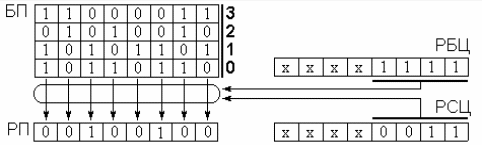

Рис.3.9. Режим чтения 1 адаптера VGA.
Инициализация указанных режимов происходит при выполнении байтовых команд MOV, LODS, CMP, STOS, XOR, OR, AND c соответствующей их формату адресацией.
Прямое программирование адаптеров в режимах SVGA имеет подобную структуру, но состав, структура и адресация дополнительных регистров видеопроцессора не стандартизованы и зависят от конкретного разработчика.
