37.Дс сплава, компоненты которого образуют химические соединения

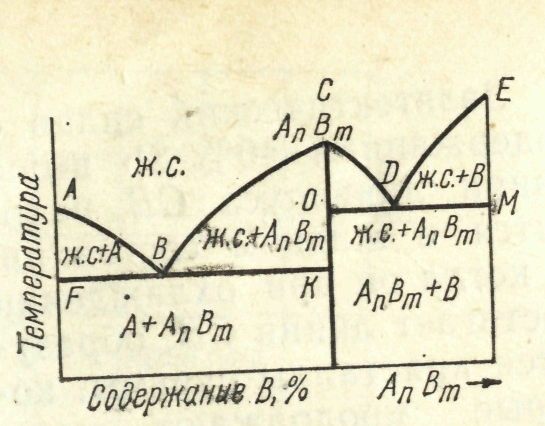

Она характеризует сплавы, в которых компоненты неограниченно растворимы в жидком состоянии, совершенно нерастворимы в твердом и при затвердевании образуют химические соединения. Это сплавы магний — кальций, магний— олово, марганец — кремний. В качестве примера рассмотрим диаграмму состояния сплава Mg—Са (рис. 17), компоненты которого образуют прочное химическое соединение Mg4 и Са3(АnВm) с содержанием 45% Mg и 55% Са (температура плавления химического соединения 721 °С). Из диаграммы видно, что указанное химическое соединение ведет себя как самостоятельный компонент и делит систему Mg—Са на две диаграммы первого типа: Mg—Mg4Са3(A—АnВm) и Mg4Са3—Са(АnВm—В). Выше линии ликвидуса ABCDE сплавы находятся в жидком состоянии в однофазном равновесии, ниже линии солидуса FBKODM — в твердом состоянии, имея двухфазное равновесие.

38.Полимерные материалы и пластические массы ПОЛИМЕРНЫЕ МАТЕРИАЛЫ, материалы на основе вы-сокомол. соед.; обычно многокомпонентные и многофазные.Полимерные материалы- важнейший класс совр. материалов, широко используемых во всех отраслях техники и технологии, в с. х-ве и в быту. Отличаются широкими возможностями регулирования состава, структуры и св-в. Осн. достоинства полимерных материалов: низкая стоимость, сравнит. простота, высокая производительность, малая энергоемкость и малоотходность методов получения и переработки, невысокая плотность, высокая стойкость к агрессивным средам, атм. и радиац. воздействиям и ударным нагрузкам, низкая теплопроводность, высокие оптич., радио- и электротехн. св-ва, хорошие адгезионные св-ва. Недостатки полимерных материалов: низкая тепло- и термостойкость, большое тепловое расширение, склонность к ползучести и релаксации напряжений; для многих полимерных материалов-горючесть.

Осн. типы полимерных материалов-пластические массы и композиционные материалы (композиты), резины, лакокрасочные материалы и лакокрасочные покрытия, клеи, компаунды полимерные, герметики, полимербетон, волокнистые пленочные и листовые материалы (волокниты, ткани, нетканые материалы, пленки полимерные, кожа искусственная, бумага и т.п.). По назначению полимерные материалы подразделяются на конструкционные общего назначения и функциональные-напр. фрикционные и антифрикционные, тепло- и электроизоляционные, электропроводящие, термоиндикаторные, пьезоэлектрические, оптически активные, магнитные, фоторезисторные, антикоррозионные, абляционные. По природе основной (полимерной) фазы (полимера связующего или пленкообразующего) полимерные материалы могут быть природными (натуральными) и химическими (искусственными, или синтетическими). По характеру физ. и хим. превращений, протекающих в полимерной фазе на стадиях получения и переработки, полимерные материалы, как и пластич. массы, подразделяются на термопластичные и термореактивные. В произ-ве термореактивных полимерных материалов из прир. полимеров наиб. широко используются производные целлюлозы, из синтетических - широкий класс карбо- и гетероцепных гомополимеров, статистических, чередующихся, блок- и привитых сополимеров, их смесей и сплавов. В произ-ве термореактивных полимерных материалов наиб. широко используют мономеры, олигомеры, форполимеры, масла и смолы, содержащие ненасыщ. и циклич. группы, реагирующие без выделения низкомол. в-в и со сравнительно небольшими объемными усадками,-ненасыщ. поли- и олиго-эфиры, эпоксидные олигомеры и смолы, олигоизоцианаты, бисмалеинимиды, спироциклич. мономеры и олигомеры и т.п. Их состав и структура, тип и кол-во отвердителя, сшивающего агента, инициатора и катализатора, ускорителя или ингибитора определяются типом полимерного материала (пластич. масса, армир. пластик, лакокрасочный материал, клей и т.п.) и требованиями, предъявляемыми к его технол. и эксплуатац. св-вам. В качестве полимерной фазы или самостоятельного полимерного материала широко используют макро- или микрогетерог. полимер-полимерные композиции (смеси и сплавы полимеров; блок-и привитые сополимеры, в т.ч. сетчатые, взаимопроникающие сетки; вспененные или пористые полимеры, напр. пенопласты. Среди них наиб. распространены дисперсно-эластифицир. системы, состоящие из непрерывной стеклообразной и дисперсной эластичной фаз, напр. полистирол ударопрочный, АБС-пластик, модифицированные каучуками отверждающиеся композиции, а также термоэластопласты, эластичные взаимопроникающие сетки и иономеры.

ПЛАСТИЧЕСКИЕ МАССЫ (пластмассы, пластики), полимерные материалы, формуемые в изделия в пластическом или вязкотекучем состоянии обычно при повыш. т-ре и под давлением. В обычных условиях находятся в твердом стеклообразном или кристаллич. состоянии. Помимо полимера могут содержать твердые или газообразные наполнители и разл. модифицирующие добавки, улучшающие технол. и(или) эксплуатац. св-ва, снижающие стоимость и изменяющие внеш. вид изделий. В зависимости от природы твердого наполнителя различают асбопластики, боропластики, графи-топласты, металлополимеры, органопластики, стеклопластики, углепластики. Пластические массы, содержащие твердые наполнители в виде дисперсных частиц разл. формы (напр., сферической, игольчатой, волокнистой, пластинчатой, чешуйчатой) и размеров, распределенных в полимерной матрице (связующем), наз. дисперсно-наполненными. Пластические массы, содержащие наполнители волокнистого типа в виде ткани, бумаги, жгута, ленты, нити и др., образующие прочную непрерывную фазу в полимерной матрице, наз. армированными (см. Армированные пластики, Композиционные материалы). В пластических массах могут также сочетаться твердые дисперсные и(или) непрерывные наполнители одинаковой или разл. природы (т. наз. гибридные, или комбинированные, наполнители). Содержание твердого наполнителя в дисперсно-наполненных пластических массах обычно изменяется в пределах 30-70% по объему, в армированных - от 50 до 80%. Пластические массы, содержащие в качестве наполнителя газ или полые орг. либо неорг. частицы, относят к пенопластом, к-рые также м. б. дисперсно-наполненными или армированными. Модифицирующие добавки вводят в пластические массы в небольших кол-вах для регулирования состава, структуры и св-в полимерной фазы или границы раздела фаз полимер - наполнитель. Для регулирования вязкости на стадиях получения и переработки пластических масс используют инертные или активные р-рители, разбавители и загустители, для снижения т-р стеклования, текучести и хрупкости-пластификаторы, для повышения хим., термо- и светостойкости - антиоксиданты, термо- и светостабилизаторы, для снижения горючести-антипирены, для окрашивания - пигменты или красители, для снижения электризуемости - антистатики, для улучшения смачивания наполнителя и повышения адгезионного взаимодействия полимер - наполнитель используют ПАВ и аппретирующие ср-ва (см. Текстильно-вспомогательные вещества). По типу полимерного компонента и характеру физ. и хим. превращений, протекающих в нем при получении и переработке и определяющих способ и условия последних, пластические массы подразделяют на два принципиально различных класса - термопласты и реактопласты. Термопласты (ТП)-пластические массы на основе линейных или разветвленных полимеров, сополимеров и их смесей (см. также Высокомолекулярные соединения), обратимо переходящих при нагревании в пластическое или вязкотекучее состояние в результате плавления кристаллич. и(или) размягчения аморфной (стеклообразной) фаз. Наиб. распространены ТП на основе гибкоцепных (гл. обр. карбоцепных) полимеров, сополимеров и их смесей-полиолефинов (полиэтилена, полипропилена, поли-4-метил-1-пентена), поливинилхлорида, полистирола (см. также Полистирол ударопрочный, АБС-пластик), полиметилметакрилата, поливинилацеталей, производимых в больших объемах и имеющих сравнительно низкую стоимость; они обладают низкими т-рами плавления и размягчения, тепло- и термостойкостью. Особое место среди пластических масс на основе карбоцепных полимеров занимают фторопласты, для к-рых характерны высокие т-ры плавления и уникальные хим. стойкость и термостойкость, антифрикц. св-ва. В меньших масштабах используют ТП на основе гетероцепных полимеров, сополимеров и их смесей, напр. гибкоцепных алифатических и жесткоцепных ароматических простых и сложных полиэфиров (см., напр., Пента-пласт, Полисульфоны, Полифениленоксиды, Полиэтилен-терефталат, Поликарбонаты, Полиарилаты), полиамидов (см. также Поли-e-капроамид, Полигексаметиленадипинамид, Поли-м-фениленизофталамид), полиацеталей (см. Поли-формальдегид), полиимидов и полиуретанов.

По фазовому состоянию не содержащие наполнителей (ненаполненные) ТП м. б. одно- и двухфазными аморфными, аморфно-кристаллическими и жидкокристаллическими. К однофазным аморфным ТП относятся полистирол, поли-метакрилаты, Полифениленоксиды, к-рые эксплуатируются в стеклообразном состоянии и обладают высокой хрупкостью. По св-вам им близки стеклообразные аморфно-кристаллич. ТП, имеющие низкую степень кристалличности (менее 25%), напр. поливинилхлорид, поликарбонаты, полиэтилентере-фталат, и двухфазные аморфные ТП на основе смесей полимеров и привитых сополимеров, напр. ударопрочный полистирол, АБС-пластики, состоящие из непрерывной стеклообразной и тонкодиспергир. эластичной фаз. Деформац. теплостойкость таких ТП определяет т-ра стеклования, лежащая в интервале 90-220⁰C.
